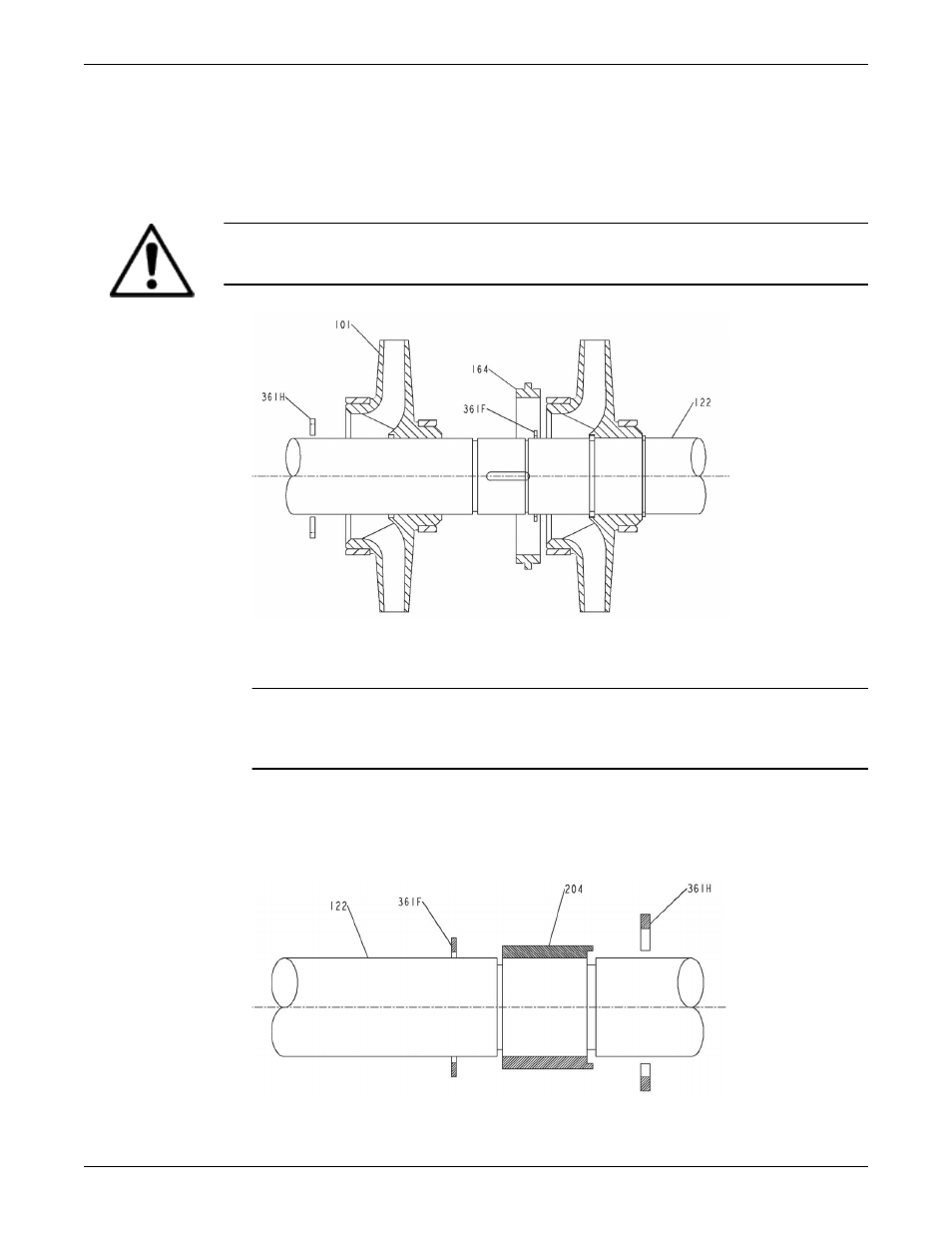

1. Montieren Sie das zentrale Laufrad (101M) auf der Welle. Das Laufrad wird mit Presspassung
eingesetzt.
a) Verwenden Sie eine elektrische Induktionsheizung, um das Laufrad auf 300°F–400°F (150°C–
200°C) vorzuheizen.
b) Schieben Sie das Laufrad über die Position der Stellringnut, setzen Sie den Stellring (361H) ein und
schieben Sie das Laufrad zurück, dass es am Stellring anliegt.
c) Montieren Sie den Sprengring (361F).
VORSICHT:
Verbrennungsgefahr Das Laufrad wird heiß. Tragen Sie beim Umgang mit dem Laufrad isolierte Handschuhe.
2. Montieren Sie die Mittelhülse (205). (Nicht zutreffend bei 6x8-13 Pumpen.)
3. Wiederholen Sie Schritt 1 bei allen folgenden Laufrädern und stellen Sie sicher, dass Sie die
Gehäusering (164, 164A, 164B) bei jedem Laufrad montieren.
HINWEIS:
Lassen Sie Welle und Laufrad auf Umgebungstemperatur abkühlen, bevor Sie das nächste Laufrad
anbauen.
4. Nur bei Doppelsaugeinlass-Pumpen – Montieren Sie die Membranhülse (204) vor der Montage des
Laufrads der ersten Stufe (101):
a) Schieben Sie die Membranhülse über die Position der Stellringnut auf die Welle, setzen Sie den
Stellring (361H) ein und schieben Sie die Hülse so zurück, dass sie am Stellring anliegt.
b) Montieren Sie den Sprengring (361F).
5. Nur bei 6x8-13 Pumpen – Montieren Sie die Membranhülse (204) so, dass sie an der Wellenschulter
anliegt und montieren Sie den Sprengring (361).
