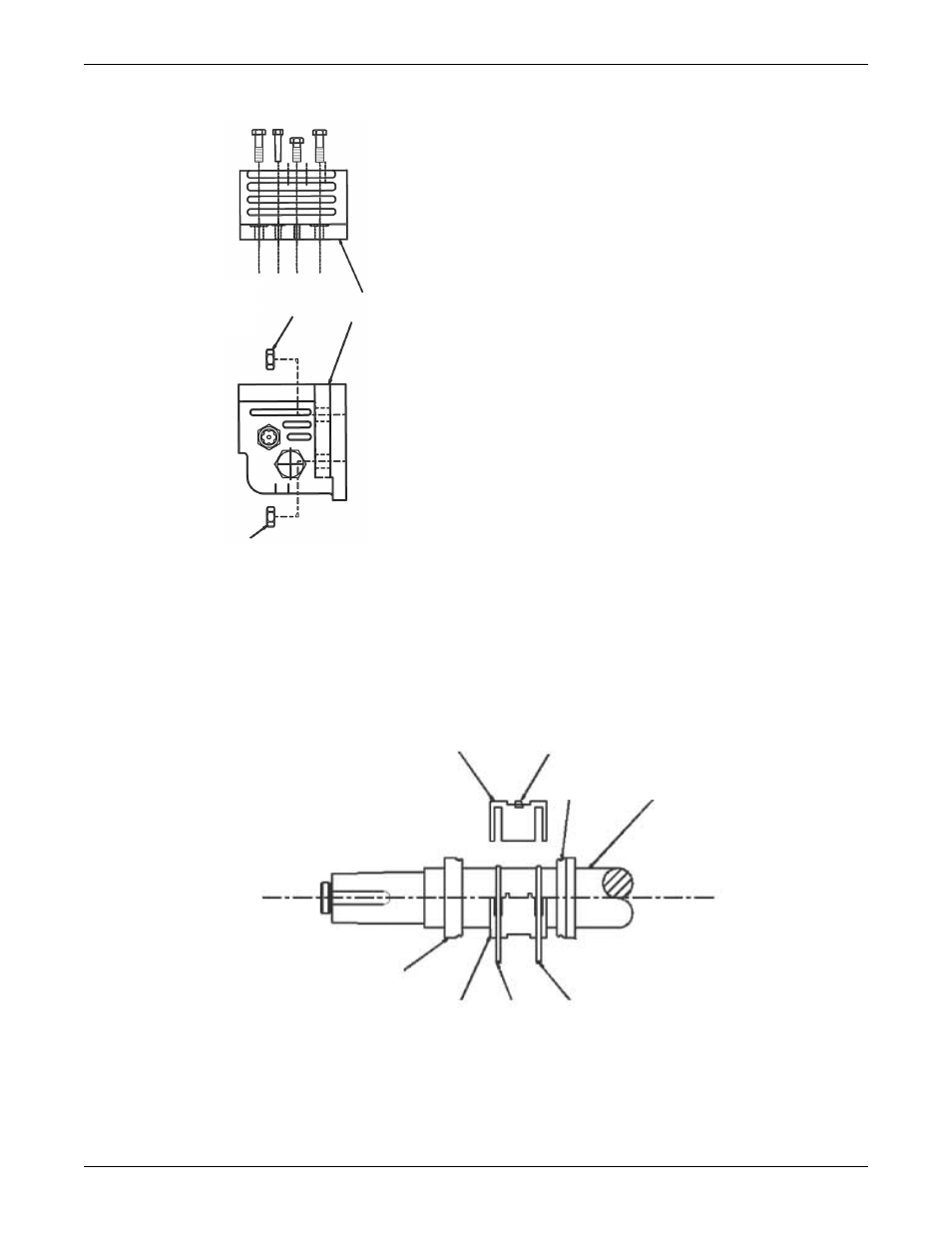

Demontage der Radiallagerseite (Hülse/Kugellagerpumpen)
427J
134
427J
1. Entfernen Sie die beiden Passstifte zwischen der oberen und unteren Lagergehäusehälfte (134).
2. Entfernen Sie die Sechskantschrauben, die die obere und untere Lagergehäusehälfte verbinden.
3. Ziehen Sie die beiden Einstellschrauben an den horizontalen Trennflanschen des Lagergehäuses, um
die beiden Hälften zu trennen.
4. Entfernen Sie die obere Lagergehäusehälfte mit der oberen Hülsenlagerhälfte (117).
Beachten Sie, dass das Lager mit dem Lagergehäuse verstiftet ist.
117
469J
333A
122
332A
117
323
323
5. Entfernen Sie die Passstifte (469J) die die untere Lagergehäusehälfte am Gehäuseflansch halten.
