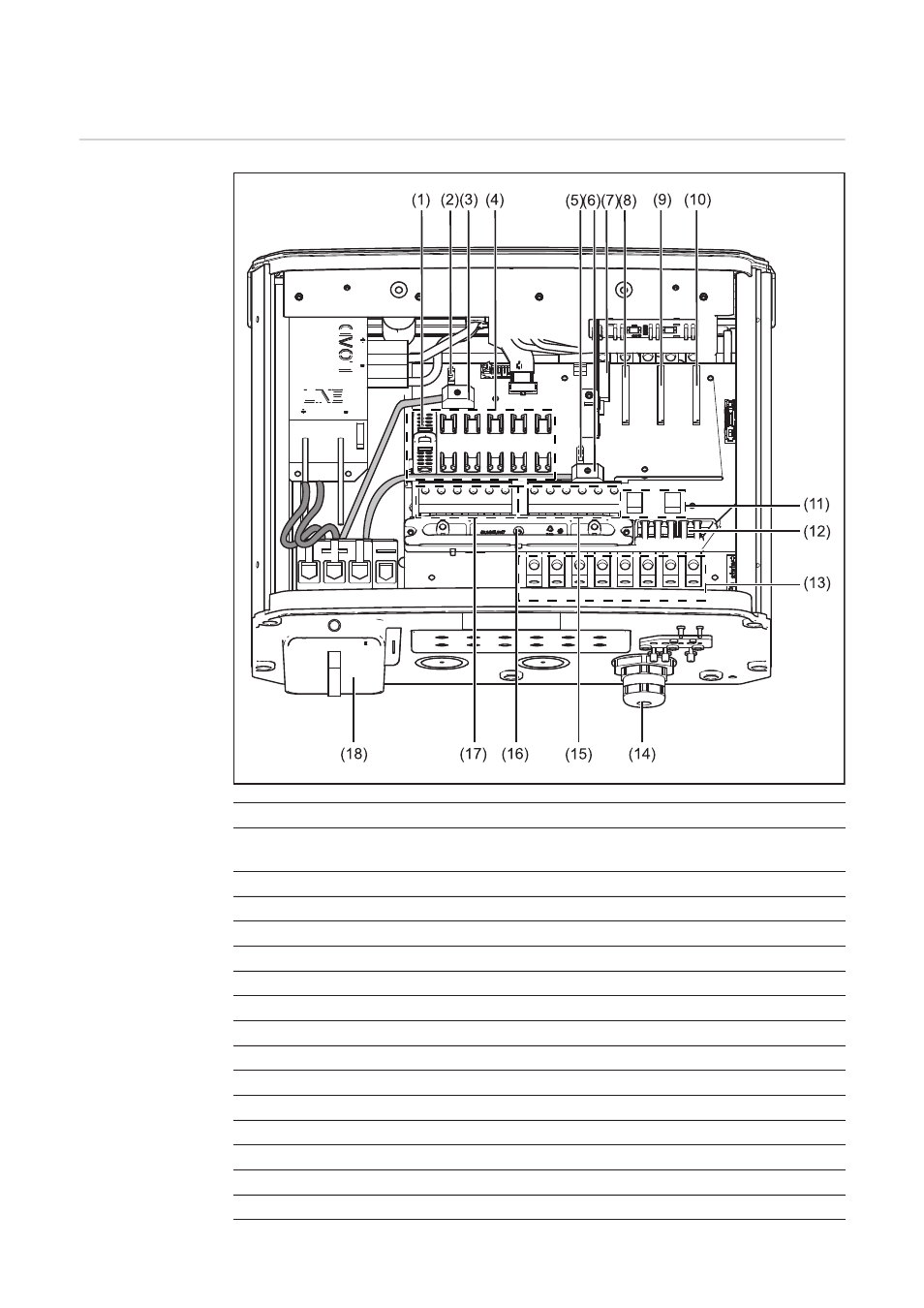

Anschlussmöglichkeiten am Fronius IG Plus
Anschlussmög-
lichkeiten am Fro-
nius IG Plus
Pos. Bezeichnung
(1) Sicherungsabdeckung (6 x für Strangsicherungen, 1 x für die Sicherung der So-
larmodul-Erdung)
(2) Jumper-Steckplatz SMON
(3) DC+ Hauptschalter-Kabel
(4) 6 DC+ Sicherungshalter
(5) Jumper-Steckplatz SMOFF
(6) DC- Hauptschalter-Kabel
(7) Steckkarte für Länder-Setup (IG-Brain)
(8) freier Steckkarten Platz für eine Optionskarte
(9) freier Steckkarten Platz für eine zweite Optionskarte
(10) freier Steckkarten Platz für eine dritte Optionskarte
(11) Sicherungshalter für Solarmodul-Erdung
(12) Zugentlastung für Steckkarten-Kabel
(13) AC-seitige Anschlussklemmen
(14) Metrische Verschraubung M32 oder M40 (AC-Anschluss)
(15) 6 DC- Anschlussklemmen
