Fronius IG Plus XX V - Handbuch (Seite 43)

41
DE

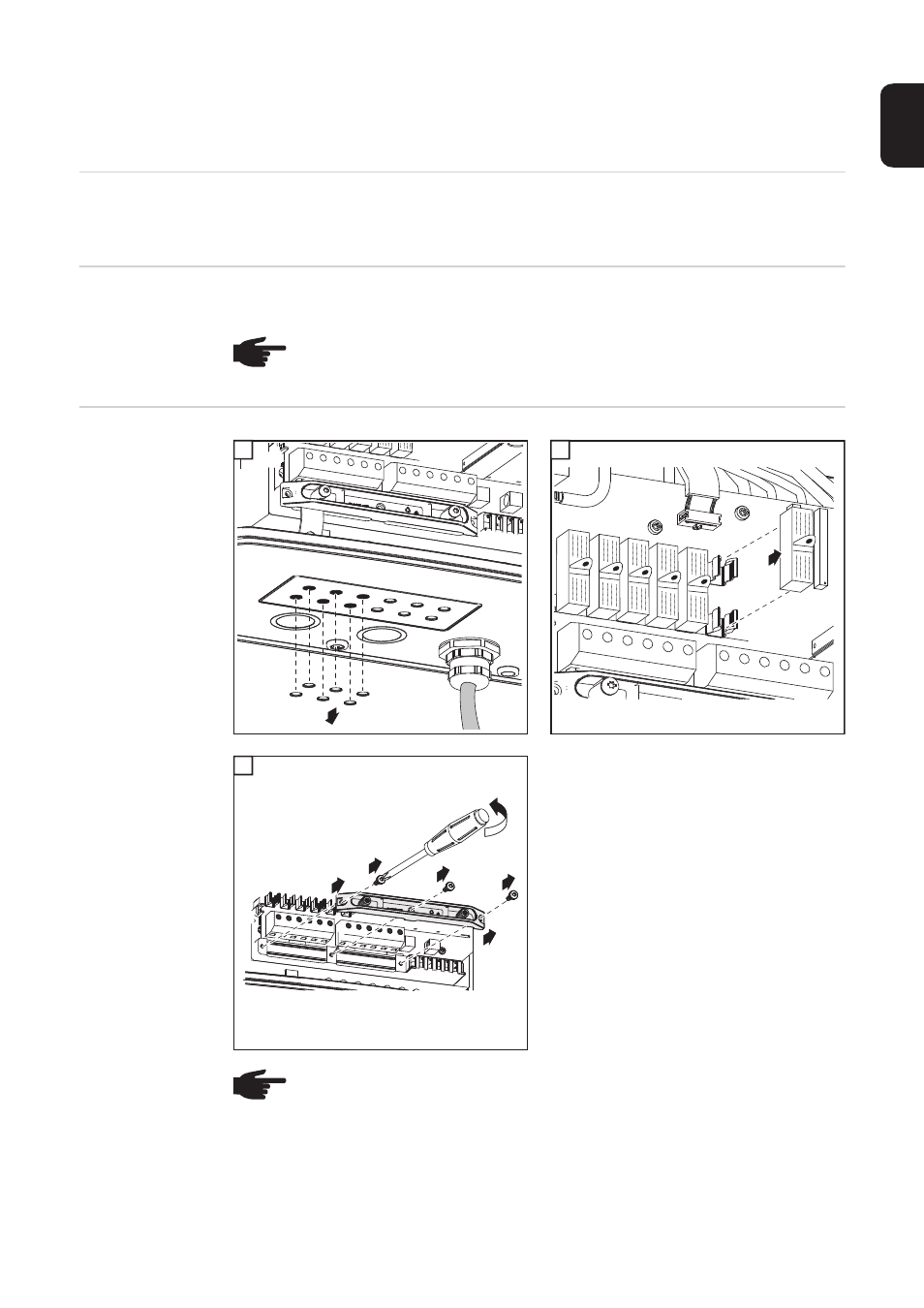

Solarmodul-Erdung am Minuspol: Solarmodul-
Stränge anschließen
Allgemeines Die folgenden Arbeitsschritte gelten nur, wenn seitens des Solarmodul-Herstellers eine
Solarmodul-Erdung am Minuspol erforderlich ist.
Kabelquerschnitt
der Solarmodul-
Stränge Der Kabelquerschnitt der Solarmodul-Stränge darf pro Kabel maximal 16 mm² betragen.
Solarmodul-Er-
dung am Minus-
pol: Solarmodul-
Stränge anschlie-
ßen 1 2
3
HINWEIS! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewähr-
leisten, ausschließlich gleich große Kabelquerschnitte verwenden.
1
1
6 x
1
2
1
2
3
4
4
3
HINWEIS! Feindrähtige Kabel bis Leiterklasse 5 können ohne Ader-Endhülsen
an den DC-seitigen Anschlussklemmen angeschlossen werden.
