Fronius IG Plus XX V - Handbuch (Seite 37)

35
DE
1
2 3
1
10 mm
4

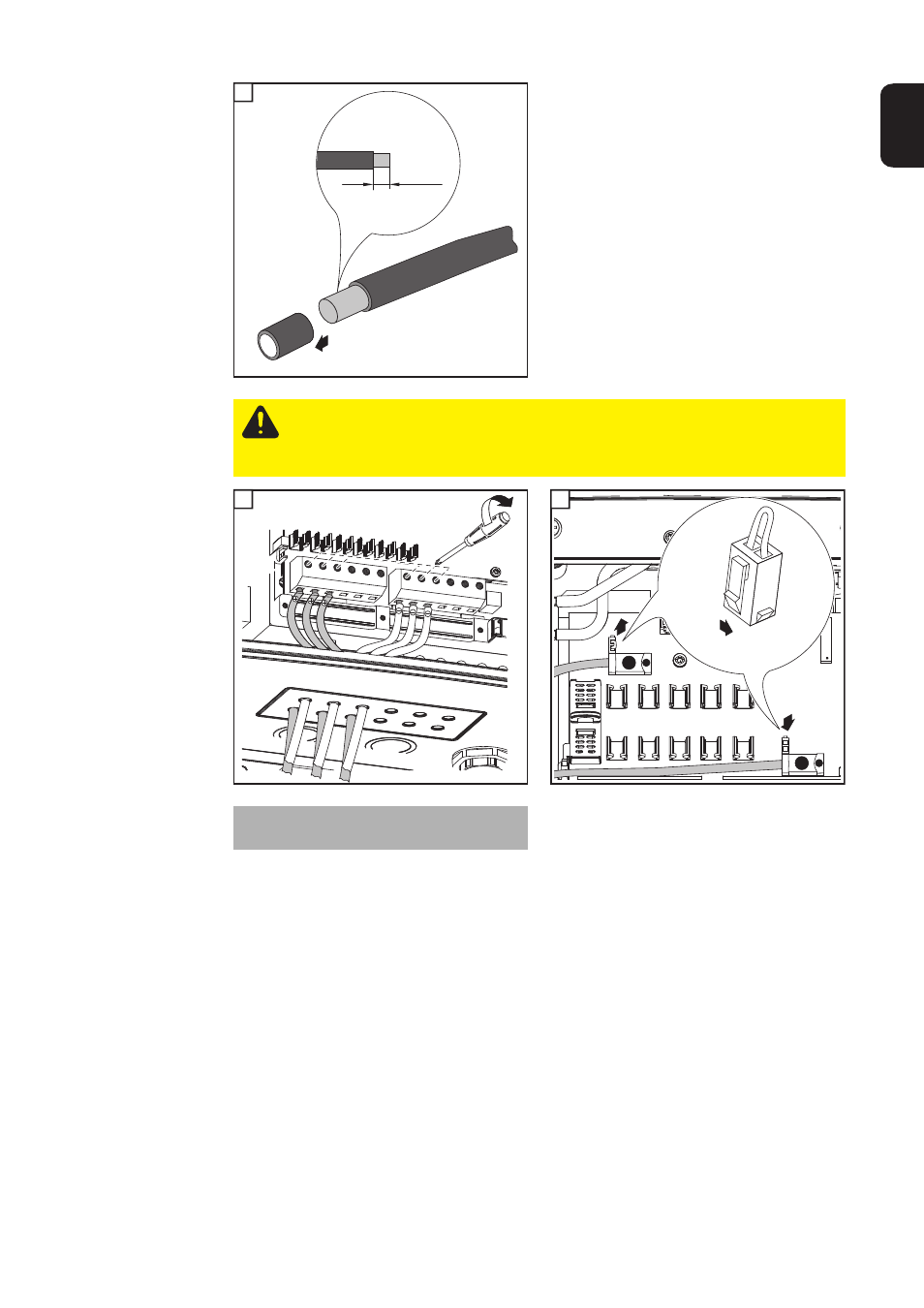

VORSICHT! Beschädigungsgefahr des Wechselrichters durch Überlast.
-
Maximal 20 A an einer einzelnen DC-Anschlussklemme anschließen.
- DC+ und DC- Kabel polrichtig an den DC+ und DC- Anschlussklemmen des
Wechselrichters anschließen.
6
SM
ON
SM
OFF
2 1
3
7
Anzugsmoment der Anschlussklemmen:
1,2 - 1,5 Nm
WICHTIG!
-
Für ein richtiges Messergebnis den Jumper von Position ‘SM
ON
‘ auf Position ‘SM
OFF
‘
setzen
- Polarität und Spannung der Solarmodul-Stränge überprüfen: Die Spannung darf max.
600 V betragen, die Differenz zwischen den einzelnen Solarmodul-Strängen darf max.
10 V betragen.
