Fronius IG Plus XX V - Handbuch (Seite 50)

48
Solarmodul-Erdung am Minuspol beim Fronius IG
Plus
Allgemeines Manche Solarmodul-Hersteller schreiben eine Erdung der Solarmodule vor.
WICHTIG! Bei vorgeschriebener Solarmodul-Erdung folgende Punkte berücksichtigen:
-
die Angaben des Solarmodul-Herstellers hinsichtlich Polarität und erforderlicher Art
der Solarmodul-Erdung
- nationale Bestimmungen
Solarmodul-Er-
dung am Minus-

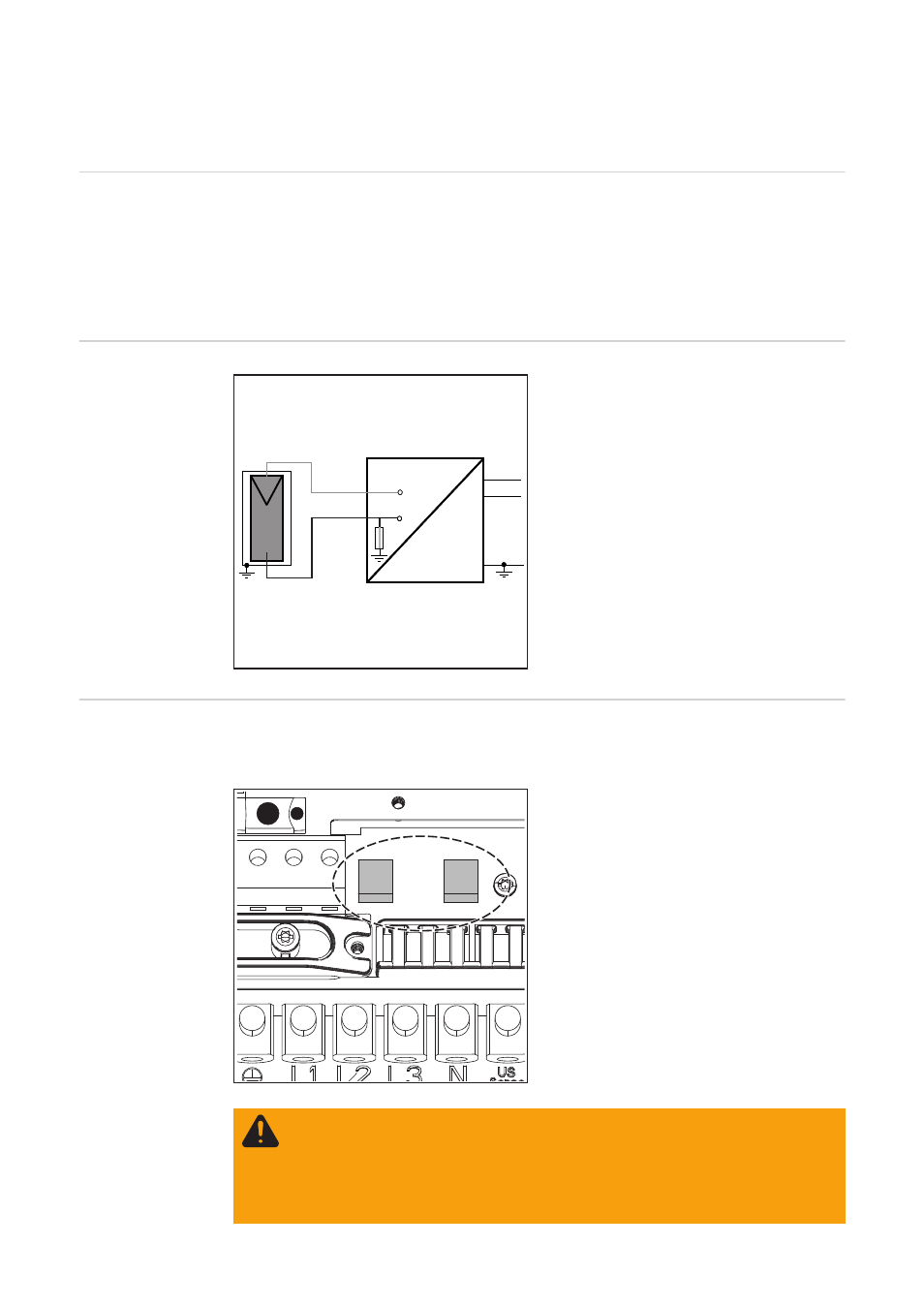

pol Beispiel:
Solarmodul-Erdung am Minuspol mit Si-
cherung oder hochohmigem Widerstand
(1) Solarmodul
(2) Wechselrichter
(3) Sicherung / hochohmiger Wider-
stand
Solarmodul-Er-
dung am Minus-
pol beim Fronius
IG Plus Im Fronius IG Plus besteht die Möglichkeit, Solarmodule über eine Sicherung oder einen
hochohmigen Widerstand zu erden.
Sicherungshalter für die Solarmodul-Er-
dung am Fronius IG Plus
Für die Solarmodul-Erdung empfiehlt Froni-
us eine Sicherung mit 1 A und einer Dimen-
sion von 10 x 38 mm.
Für die Solarmodul-Erdung mittels hochoh-
migem Widerstand empfiehlt Fronius aus-
schließlich die Option ‘Grounding Kit 100
kOhm‘.
DC+
DC-
N
PE
(1) (2)
=
~
=
~
L
(3)
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr eines elektrischen
Schlages durch falsche oder unzureichende Solarmodul-Erdung.
Um der IEC 62109-2 zu entsprechen, darf eine seitens des Solarmodul-Herstel-
lers vorgeschriebene Solarmodul-Erdung im Wechselrichter ausschließlich über
die angegebene Sicherung oder den hochohmigen Widerstand 'Grounding Kit
100 kOhm' erfolgen.
