34

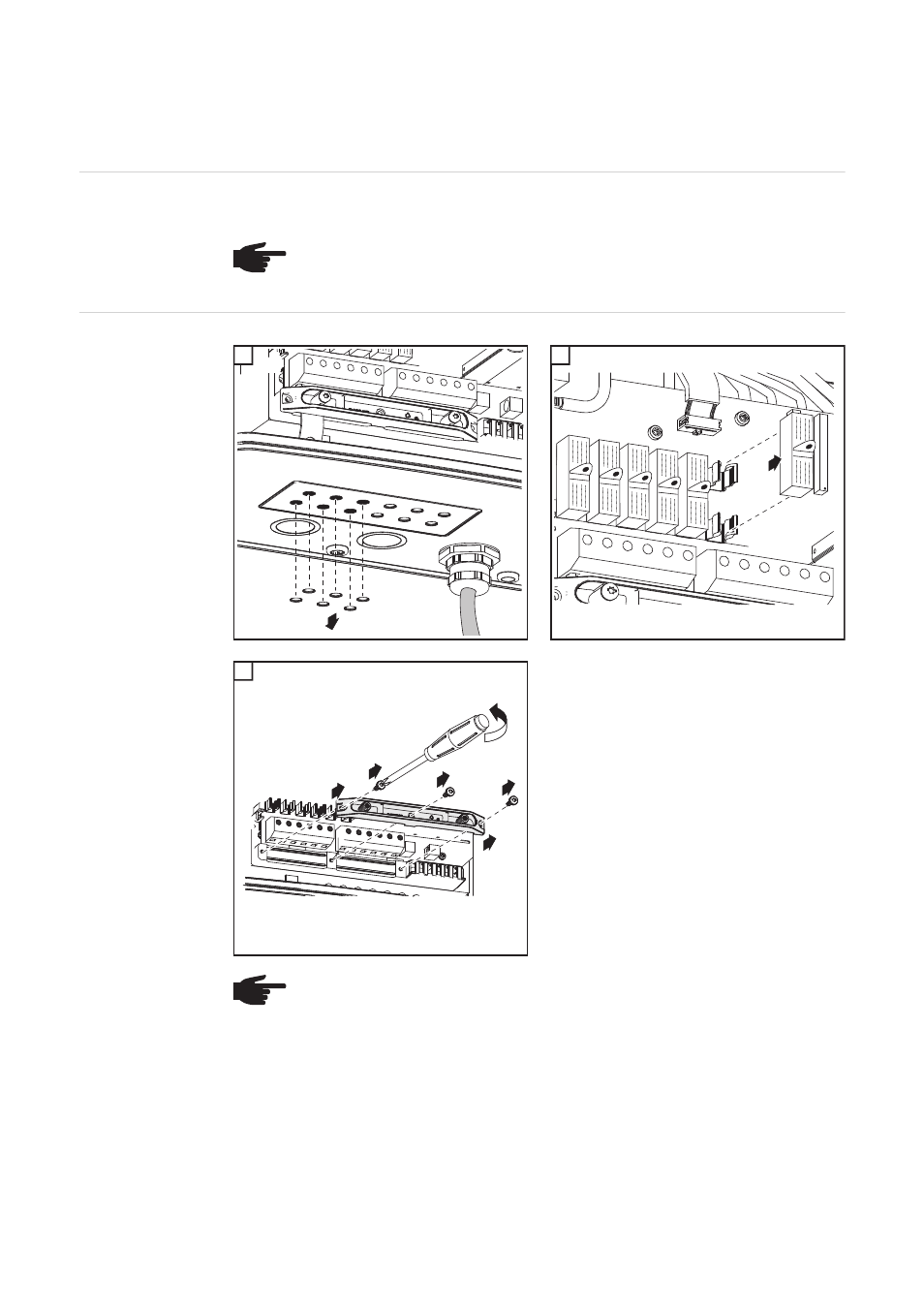

Ungeerdetes System: Solarmodul-Stränge anschlie-
ßen
Kabelquerschnitt
der Solarmodul-
Stränge Der Kabelquerschnitt der Solarmodul-Stränge darf pro Kabel maximal 16 mm² betragen.
Ungeerdetes Sys-
tem: Solarmodul-
Stränge anschlie-
ßen 1 2
3
HINWEIS! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewähr-
leisten, ausschließlich gleich große Kabelquerschnitte verwenden.
1
1
6 x
1
2
1
2
3
4
4
3
HINWEIS! Feindrähtige Kabel bis Leiterklasse 5 können ohne Ader-Endhülsen
an den DC-seitigen Anschlussklemmen angeschlossen werden.
