22
Soll-Bruchstellen am Fronius IG Plus
Allgemeines Am Wechselrichter sind mehrere Soll-Bruchstellen verschiedener Größe angebracht.
Nach dem Ausbrechen dienen die entstandenen Ausnehmungen für Eingänge verschie-
denster Kabel.

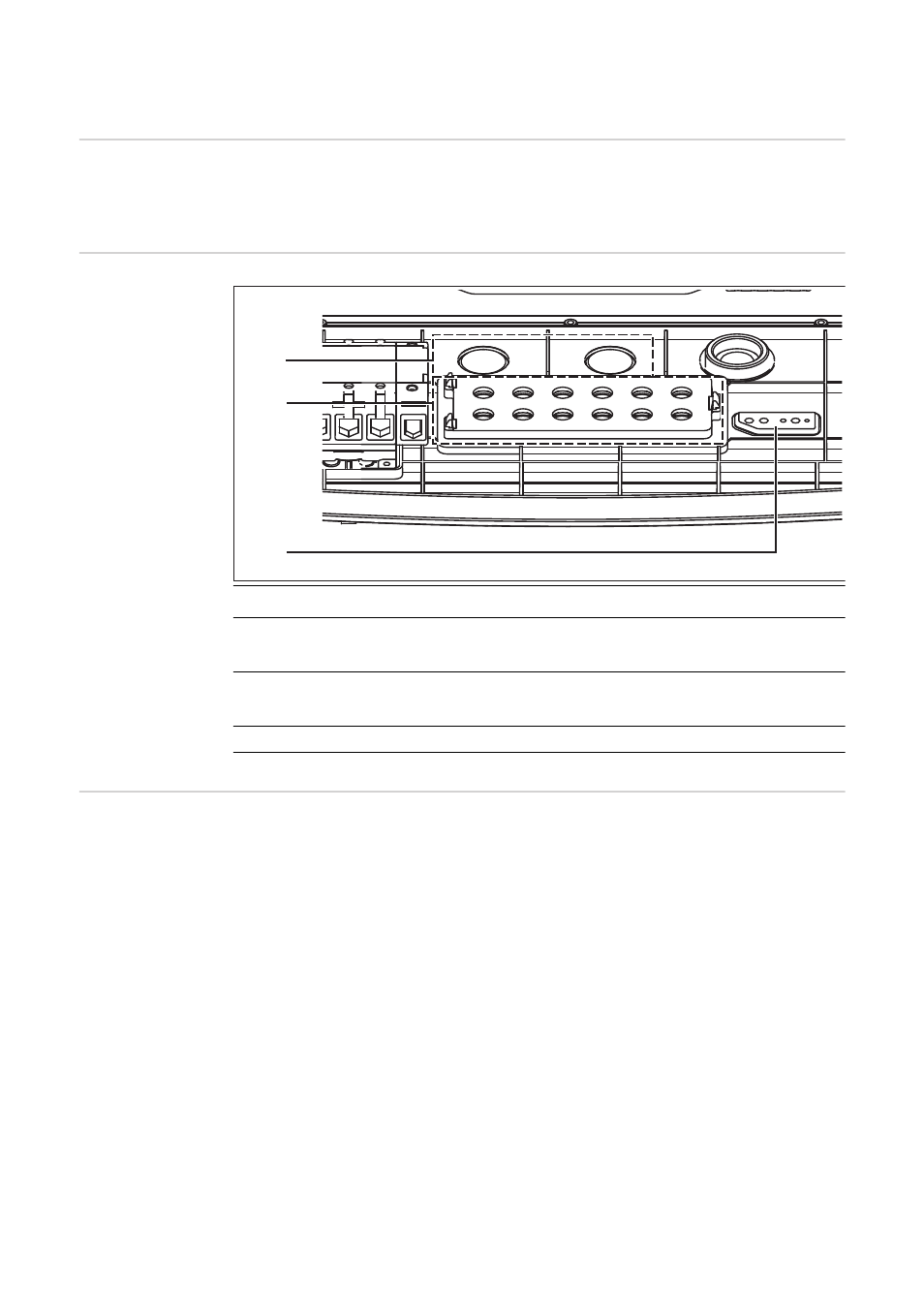

Soll-Bruchstellen
für Kabeleingän-
ge am Fronius IG
Plus
Pos. Beschreibung
(1) 2 Kabeleingänge für metrische Verschraubung M32
(für DC- Kabel mit einem Kabelquerschnitt > 16 mm²)
(2) 12 Kabeleingänge für 6 Solarmodul-Stränge DC
(für einen Kabeldurchmesser von 5 - 9,2 mm)
(3) Dichtungseinsatz (Kabeleingang für Steckkarten-Kabel)
Ausbrechen von
Soll-Bruchstellen Soll-Bruchstellen aus Kunststoff sowie die größere Soll-Bruchstelle aus Metall nur von au-
ßen nach innen ausbrechen.
Die kleinere Soll-Bruchstelle aus Metall von innen nach außen ausbrechen.
Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind (z.B. für 3 Solarmo-
dul-Stränge 6 Ausnehmungen ausbrechen).
Die Soll- Bruchstellen aus Kunststoff sind zusätzlich mit Zentrierbohrungen ausgestattet,
sodass diese gegebenenfalls auch aufgebohrt werden können.
(1)
(2)
(3)
