Solarmodul-Erdung am Pluspol: Solarmodul-Strän-
ge anschließen
Allgemeines Die folgenden Arbeitsschritte gelten nur, wenn seitens des Solarmodul-Herstellers eine
Solarmodul-Erdung am Pluspol erforderlich ist.
Kabelquerschnitt
der Solarmodul-
Stränge Der Kabelquerschnitt der Solarmodul-Stränge darf pro Kabel maximal 16 mm² betragen.

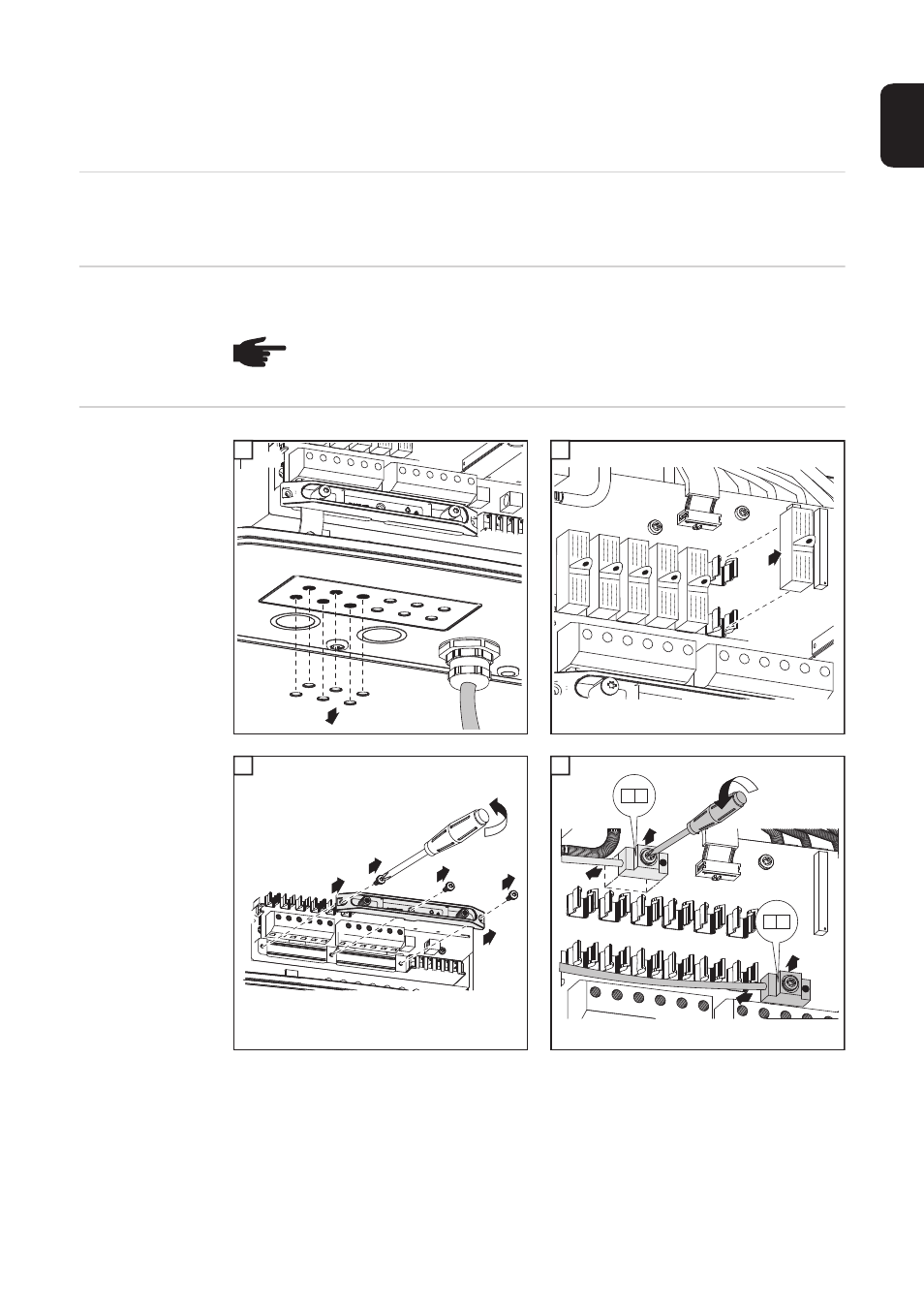

Solarmodul-Er-
dung am Pluspol:
Solarmodul-
Stränge anschlie-
ßen 1 2
3 4
Nach dem Lösen der DC Hauptschalter-Kabel:
-
DC+ Kabel am DC- Anschluss gemäß Arbeitsschritt 5 anschließen
- DC- Kabel am DC+ Anschluss gemäß Arbeitsschritt 5 anschließen
- Die umgekehrte Polarität entsprechend den Arbeitsschritten 6 und 7 mit (+) und (-)
kennzeichnen
HINWEIS! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewähr-
leisten, ausschließlich gleich große Kabelquerschnitte verwenden.
1
1
6 x
1
2
1
2
3
4
4
3
1
3
2
4
DC +
DC -
4
