Fronius IG Plus XX V Benutzerhandbuch
Seite 34
32

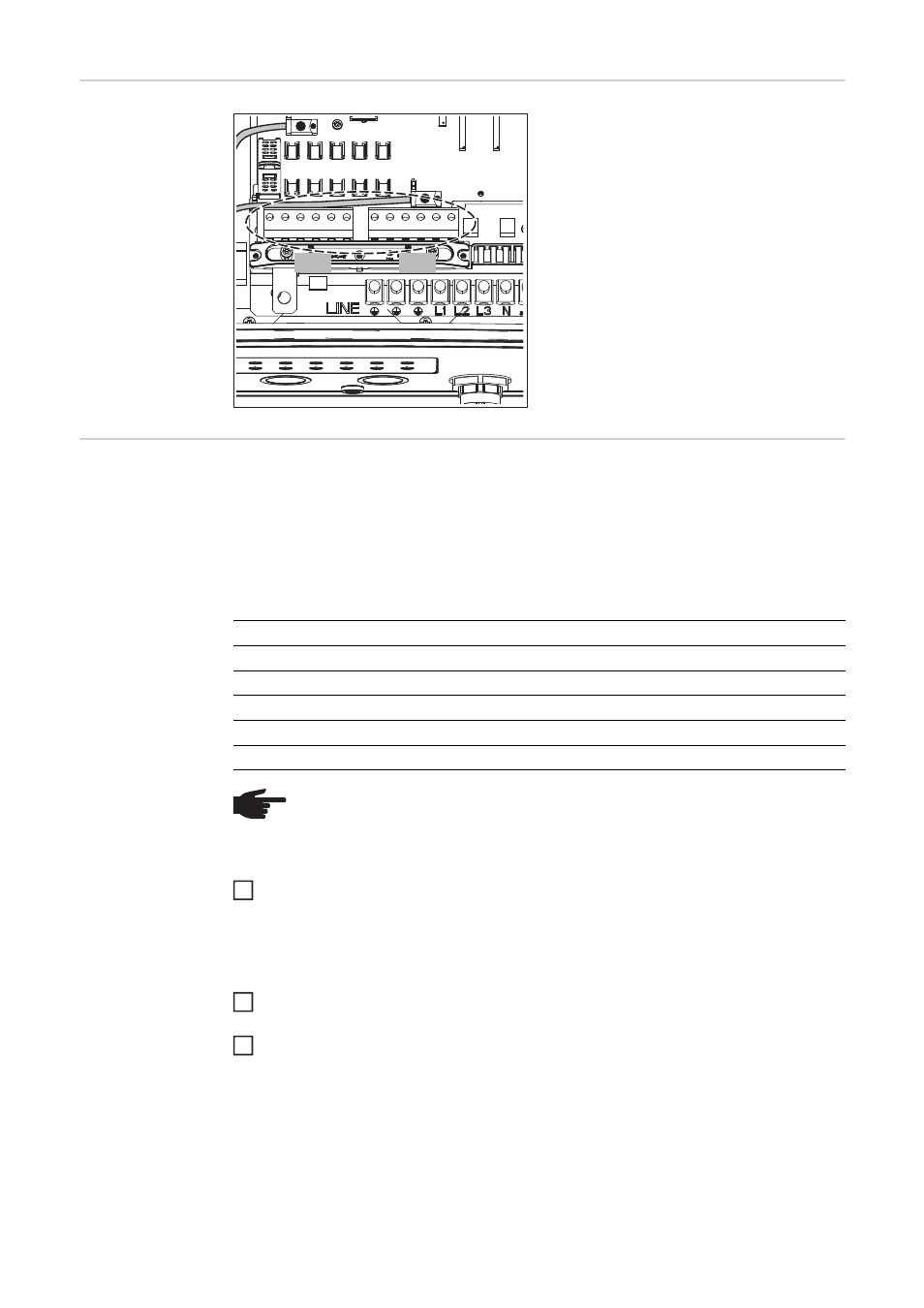

DC-seitige An-
schlussklemmen
Anschluss von
Aluminiumka-
beln (DC)
Die DC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen, runden Alumi-
niumkabeln geeignet. Auf Grund der nicht leitenden Oxidschicht von Aluminium müssen
beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden:
-
die für Aluminiumkabel reduzierten Bemessungsströme
-
die nachfolgend angeführten Anschlussbedingungen
Für Aluminiumkabel reduzierte Bemessungsströme:
Anschlussbedingungen:
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.
DC+
DC-
Bemessungsquerschnitt
Reduzierter Bemessungsstrom
2,5 mm²
20 A
4 mm²
27 A
6 mm²
35 A
10 mm²
48 A
16 mm²
64 A
HINWEIS! Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berück-
sichtigen.
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
1
2
3
