Allgemeine Anschlüsse und Anzeigen
Allgemeines
Allgemeine An-
schlüsse und An-
zeigen
(1)
Status-LED grün ... leuchtet bei ausreichender Stromversorgung der Komponen-
te. Leuchtet die grüne LED nicht, ist eine ausreichende Stromversorgung herzu-
stellen (Abschnitt „Stromversorgung“).
(2)
Status-LED rot ... leuchtet dauerhaft, wenn die Versorgung zwar ausreicht, aber
ein Fehler in der Datenkommunikation aufgetreten ist (z.B. zwei Sensor Cards mit
gleicher Adresse).
Leuchtet auch, wenn die Abschluss-Stecker nicht korrekt eingesteckt sind.
WICHTIG! Leuchtet die „Status-LED rot“ während des Betriebes nur kurz auf, deu-
tet das auf keinen Fehler hin. Bei diversen DATCOM Komponenten verfügt die
„Status-LED rot“ noch über zusätzliche Funktionen.
(3)
Spezifische Anschlüsse ... abhängig von der Funktionalität der jeweiligen Kom-
ponente.
(4)
Anschlussbuchse Stromversorgung ... für den Anschluss eines Netzgerätes zur
Stromversorgung (Abschnitt „Stromversorgung“).
(5)
Eingang Datenkommunikation „IN“
(6)
Ausgang Datenkommunikation „OUT“

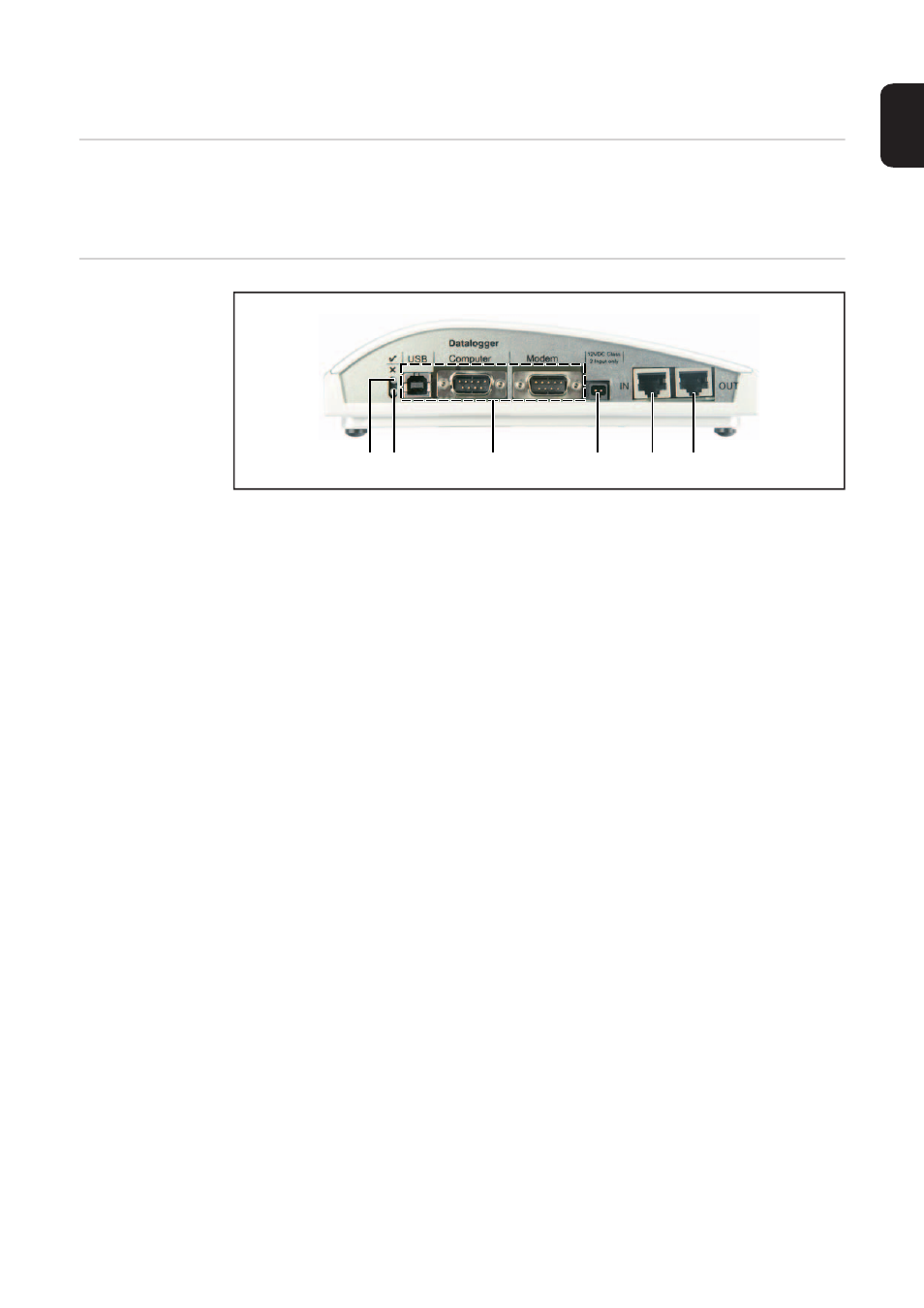

WICHTIG! Nachfolgend dargestellte Abbildung zeigt den Anschlussbereich der DATCOM
Komponenten am Beispiel der Datalogger pro Box. Der Bereich (5) / (6) ist bei den jewei-
ligen DATCOM Komponenten unterschiedlich ausgeführt.
(1) (2)
(3)
(4)
(5)
(6)
