Fronius Sensor Card / Box
Allgemeines
Die Fronius Sensor Card ist als Card und als Box erhältlich. Für die Anbindung einer Viel-
zahl von Sensoren bietet die Fronius Sensor Card / Box Eingänge für insgesamt sechs
Mess-Signale:
-
Zwei analoge Eingänge für zwei Temperatur-Sensoren PT1000
-
Einen analogen Eingang für die Auswertung eines Spannungssignales von einem Ein-
strahlungs-Sensor
-
Zwei digitale Eingänge, z.B. für einen Stromverbrauchs-Sensor und einen Windge-
schwindigkeits-Sensor
-
Einen analogen Eingang für die Auswertung eines Stromsignales (0 bis 20 mA; 4 bis
20 mA)

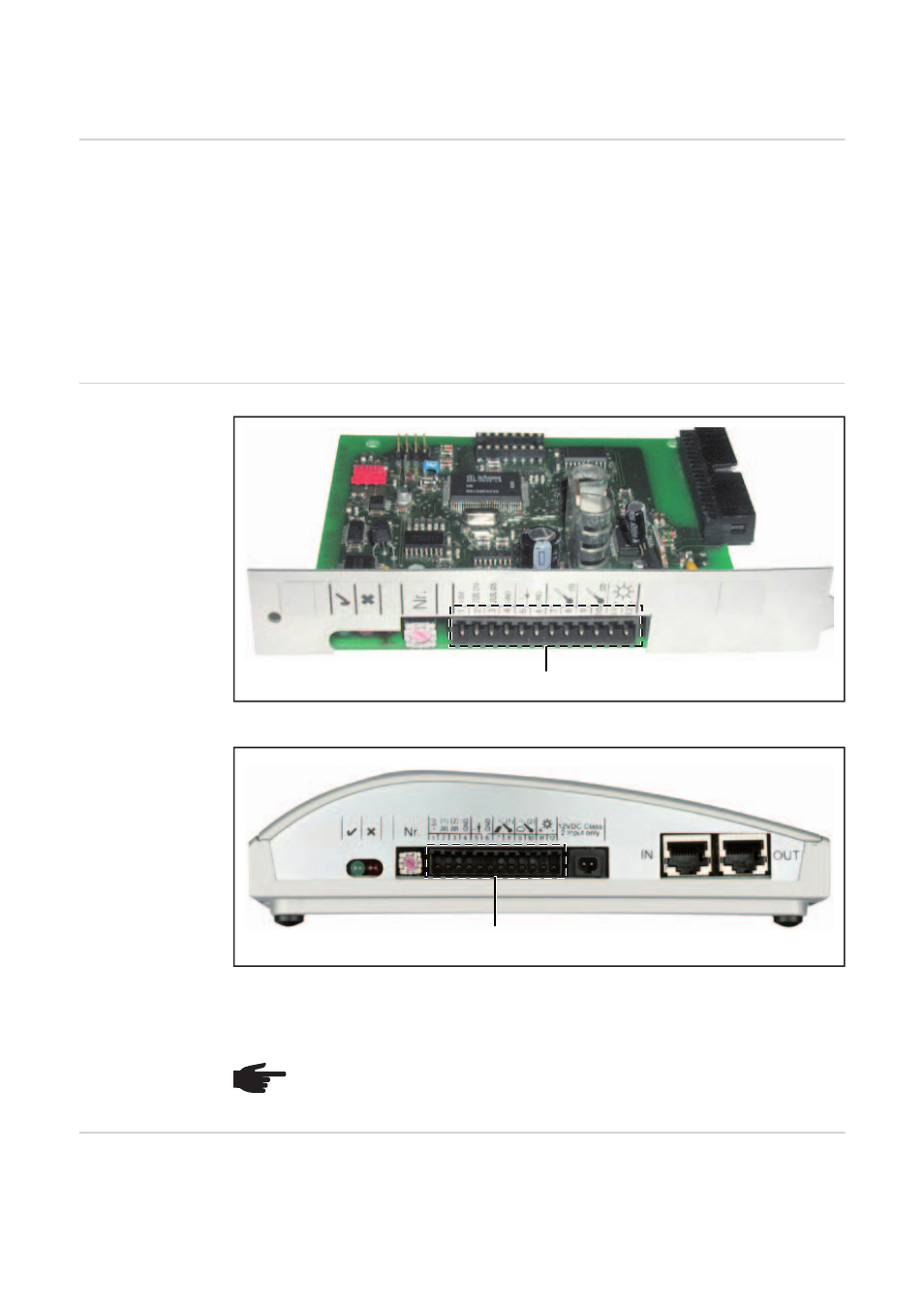

Anschlüsse
Fronius Sensor Card
Fronius Sensor Box
(1)
Anschlussbereich für die Mess-Signal-Eingänge
Der Anschluss der Sensor-Leitungen erfolgt mittels Schraubklemmen
Übersicht der
Mess-Signal Ein-
gänge
Für die Messung von Umgebungstemperatur, Modultemperatur, Einstrahlung, Windge-
schwindigkeit und Energie bietet Fronius fertig konfektionierte Sensoren an.
(1)
(1)
HINWEIS! Der maximale Querschnitt der Sensor-Leitungen an den Schraub-
klemmen darf 1,5 mm² (AWG 17) nicht überschreiten.
