Ist an einem der Digitalkanäle (2) oder (3) ein Sensor angeschlossen, kann die Auswer-
tung des Signales auch am Display des Wechselrichters erfolgen.

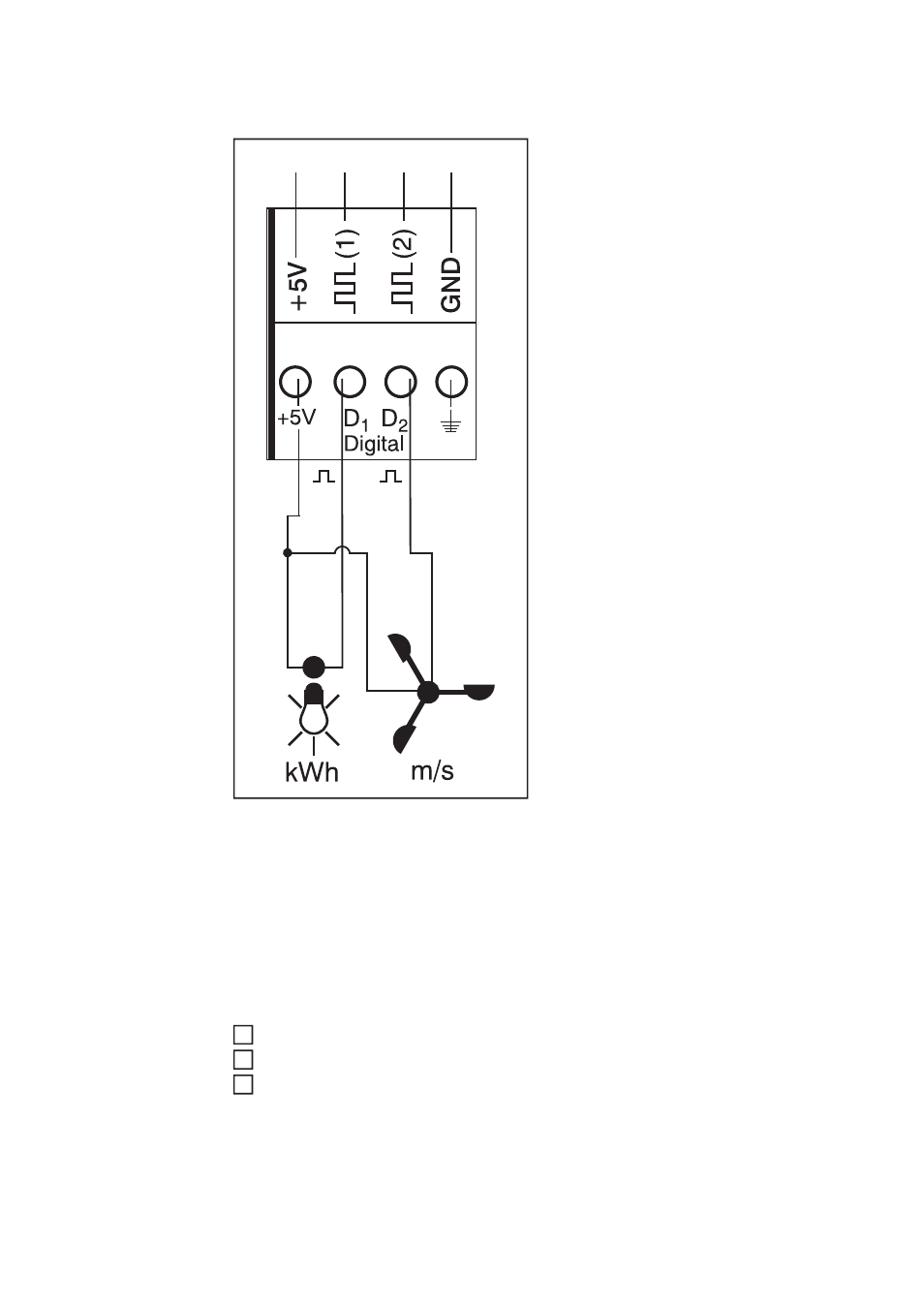

Beispiel für Kanalbelegung:
-
Kanal D1 (2) für Stromzähler
-
Kanal D2 (3) für Windgeschwindig-
keits- Sensor
Sensoren ohne eigene Spannungsversor-
gung anschließen an:
-
D1 (2) oder D2 (3)
-
„+5 V“ (1)
Sensoren mit eigener Spannungsversor-
gung anschließen, an:
-
D1 (2) oder D2 (3)
-
„GND“ (4)
Funktionsprinzip am Beispiel eines
Stromzählers:
-
Die Fronius Sensor Card / Box zählt
die Impulse des Stromzählers
-
Die Fronius Sensor Card errechnet
aus der Anzahl der Impulse die ver-
brauchten kWh
Dazu ist die Angabe des Umrech-
nungsfaktors mittels PCSoftware „Fro-
nius Solar.access“ erforderlich (z.B.
10240 Impulse entsprechen einer
kWh)
Funktionsprinzip am Beispiel eines Windgeschwindigkeits-Sensors:
-
Die Fronius Sensor Card zählt die Impulse des Windgeschwindigkeits-Sensors
-
Die Fronius Sensor Card errechnet aus der Anzahl der Impulse pro Sekunde die
Windgeschwindigkeit
Dazu ist die Angabe des Umrechnungsfaktors mittels PC-Software „Fronius Solar.ac-
cess“ erforderlich (z.B. 7 Impulse/Sekunde entsprechen einem km/h)
Erstes Beispiel für Aufbau und Inbetriebnahme:
Messung der verbrauchten Energie mittels Stromzähler am Kanal D1 (2)
Stromzähler an den entsprechenden AC-Leitungen installieren
Impulsausgang des Stromzählers am Kanal D1 (2) und „+5 V“ (1) anschließen
Mittels PC-Software „Fronius Solar.access“ den Kanal D1 (2) aktivieren
-
Gewünschten Kanalnamen vergeben (z.B. „Energieverbrauch“)
-
Einheit auswählen (z.B. „kWh“)
-
Umrechnungsfaktor angeben
Zweites Beispiel für Aufbau und Inbetriebnahme:
Messung der Windgeschwindigkeit mittels Windgeschwindigkeits-Sensor am Kanal D2 (3)
