36
Fronius Interface Card / Box
Allgemeines Die Fronius Interface Card / Box ist als Card und als Box verfügbar und dient zur Übertra-
gung verschiedene Anlagedaten in einem frei zugänglichen Format. Die Kommunikations-
Schnittstelle ist als RS 232 mit 9- poligem Submin Stecker ausgeführt.
In einer Anlage ist jeweils integrierbar:
-
eine Fronius Interface Card / Box oder
- ein Datalogger & Interface
Eine genaue Protokollbeschreibung finden Sie unter www.fronius.com.
Einstellbare Baud-Raten über Einstllregeler „Baud“ am Gerät:
Pinbelegung RS 232
2: RxD
3: TxD
5: GND

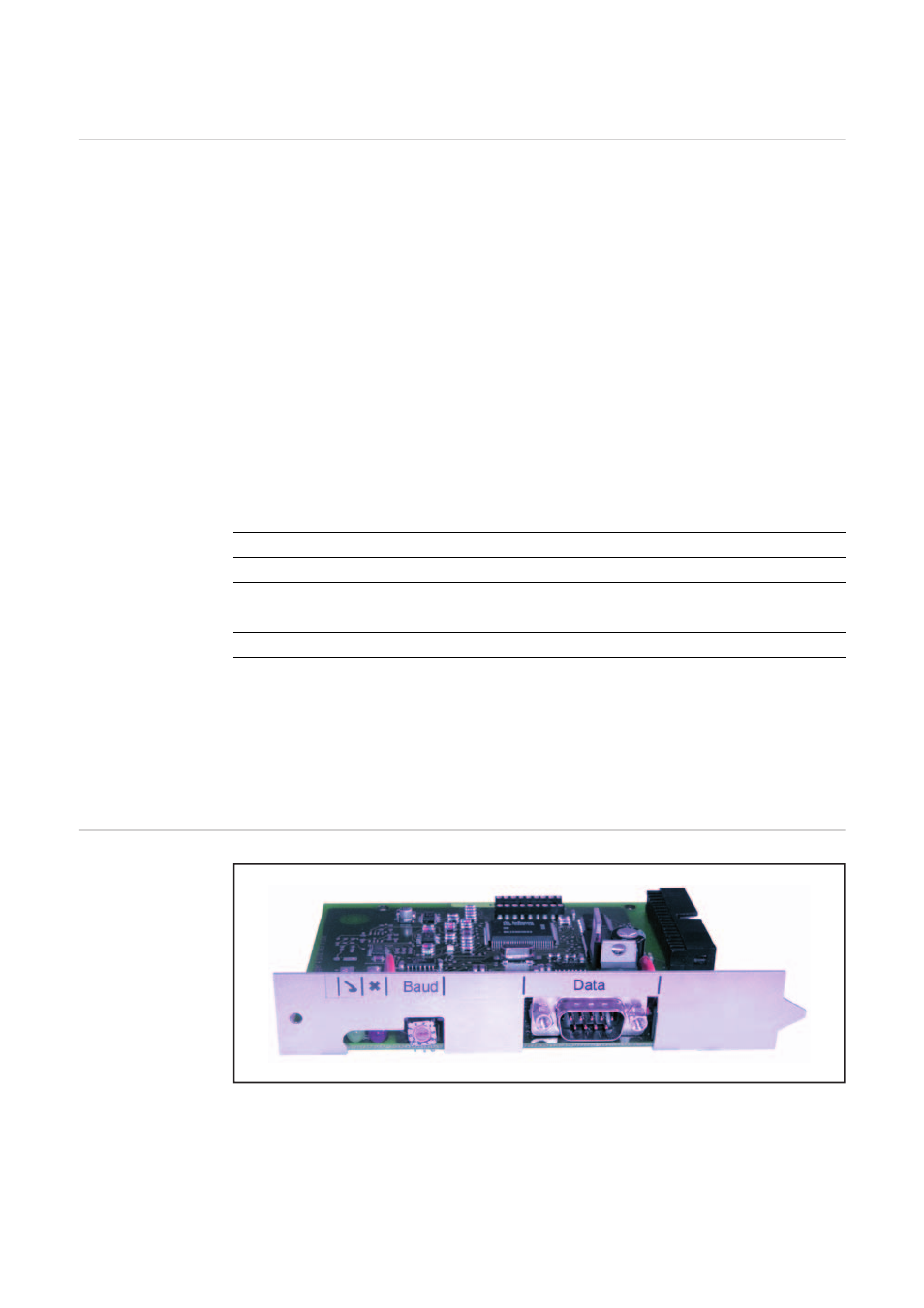

Interface Card
Übertragbare Daten (serielle Schnittstelle),
Wechselrichter:
Pac, Uac, Iac, fac, Udc, Idc, Eac
Sensoren: Die Werte der Temperatur-, Einstrahlungs- und Digitalkanäle aller
Sensor Cards / Boxes im System
Einstellung Einstellregler Geschwindigkeit (Baud)
0 2400
1 4800
2 9600
3 14400
4 19200
WICHTIG! Bei Einstellung 5 - 9 am Einstellregler „Baud“ beträgt die Geschwindigkeit 2400
Baud.
