Analoger Eingang
für Spannungssi-
gnal
Der analoge Eingang (8) dient der Auswertung eines Spannungssignales von einem Ein-
strahlungs-Sensor. Die Auswertung kann sowohl am Display des Wechselrichters als auch
mittels PC-Software „Fronius Solar.access“ erfolgen.

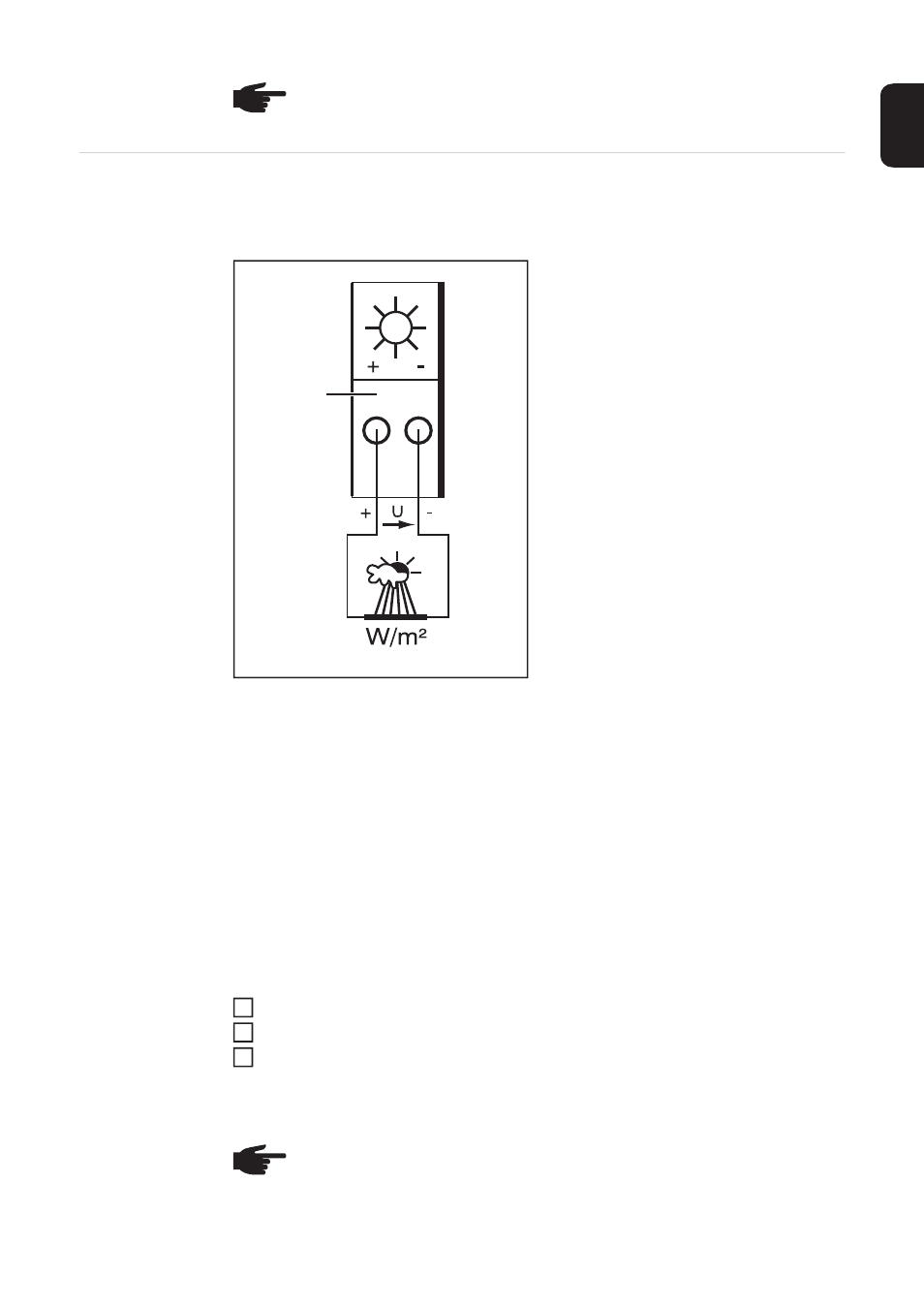

Beispiel für Kanalbelegung:
-
Einstrahlungssensors in Solarmodul-
Ebene
Funktionsprinzip:
-
Ein Einstrahlungssensor mit Span-
nungssignal ist ein aktiver Sensor, wel-
cher eine mit zunehmender
Einstrahlung steigende Spannung
ausgibt.
-
Die Fronius Sensor Card / Box misst
die Spannung zwischen den beiden
Anschlüssen des analogen Einganges
(8).
-
Aus der gemessenen Spannung lässt
sich die Einstrahlung direkt ableiten.
Kennwerte:
Die Fronius Sensor Card besitzt an dem analogen Eingang (8) drei Messbereiche.
Zwischen den Messbereichen mittels PC-Software „Solar.access“ auswählen:
-
Messbereich 1 ... 0 bis 100 mV
-
Messbereich 2 ... 0 bis 200 mV
-
Messbereich 3 ... 0 bis 1000 mV
Beispiel für Aufbau und Inbetriebnahme:
Messung der Sonneneinstrahlung an den Solar-Modulen mittels Einstrahlungssensor am
analogen Eingang (8)
Einstrahlungssensor parallel zu den Solarmodulen befestigen
Einstrahlungssensor am analogen Eingang (8) anschließen
Mittels PC-Software „Fronius Solar.access“ den analogen Eingang (8) aktivieren
-
Gewünschten Kanalnamen vergeben (z.B. „Sonneneinstrahlung“)
-
Messbereich einstellen
-
Umrechnungsfaktor angeben
HINWEIS! Um das Messergebnis nicht zu verfälschen, sollte die Länge der Sen-
sorleitung 20 m nicht überschreiten.
(8)
WICHTIG! Damit die Fronius Sensor Card die Umrechnung von mV in die gewünschte
Einheit vornehmen kann, den Umrechnungsfaktor mittels PC-Software „Fronius Solar.ac-
cess“ angeben. Der Umrechnungsfaktor hängt vom Einstrahlungssensor ab und ist im Da-
tenblatt des Sensors angegeben (z.B. 70 mV entspricht 1000 W/m2).
HINWEIS! Um das Messergebnis nicht zu verfälschen, sollte die Länge der Sen-
sorleitung 30 m nicht überschreiten.
