Anschlüsse Der Datalogger verfügt über folgende Anschlüsse:
-
Zwei RS232-Schnittstellen mit 9-poligen Submin-Anschlüssen
- Eine USB-Schnittstelle
Die Anschlüsse dienen zur Datenübertragung
-
direkt an den PC
- zur Datenfernabfrage an einen ortsfernen PC über Modem und Telefonleitung
Der Datalogger & Interface verfügt über eine zusätzliche RS 232 Schnittstelle, über die Be-
triebsdaten in einem anderen Format übertragen werden. Nähere Informationen dazu fin-
den Sie im Abschnitt „Fronius Interface Card / Box“.

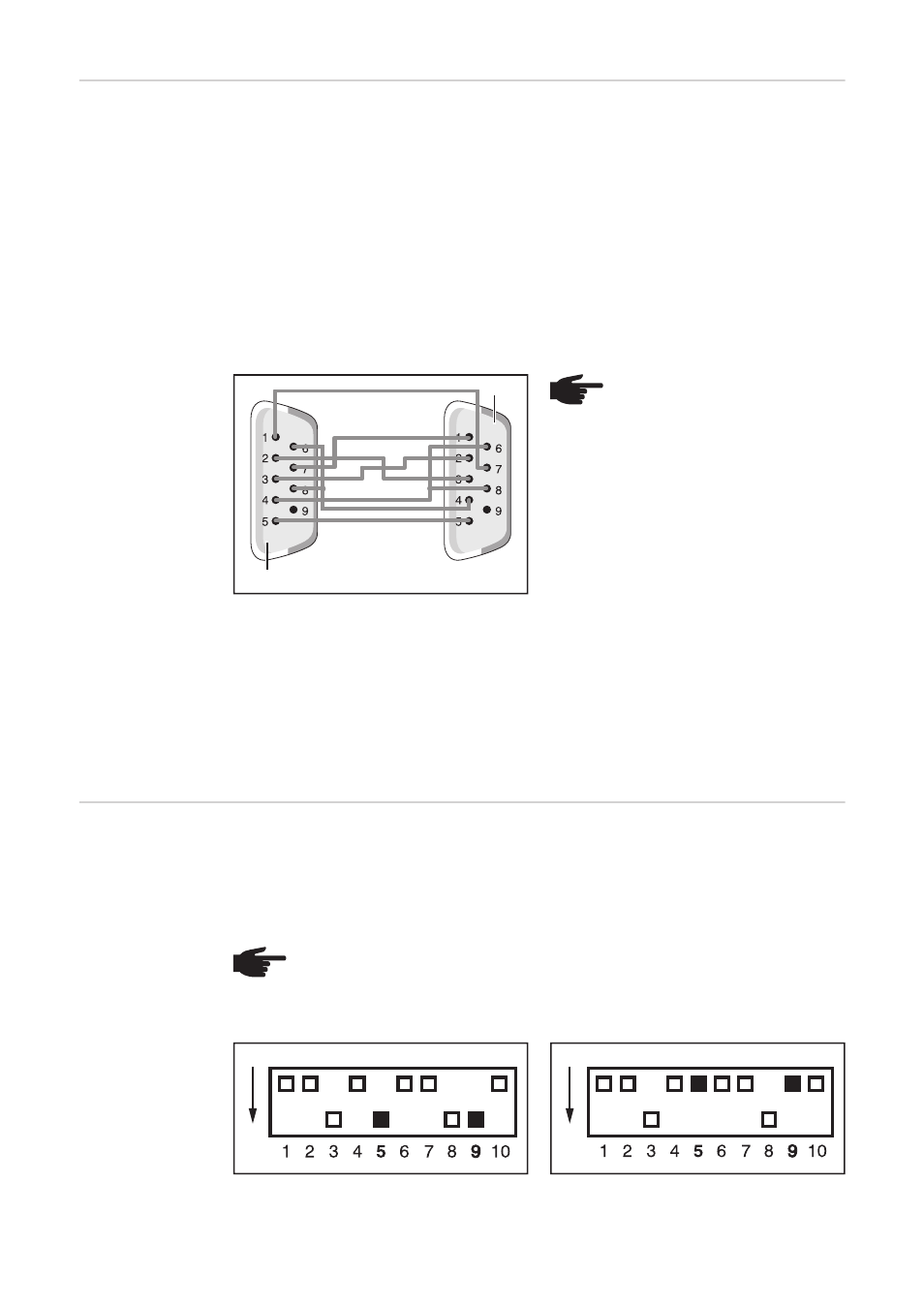

Anschlussbelegung des Verbindungskabels zwischen Datalogger Card und PC:
(1) Schnittstelle „Computer“ am Data-
logger
(2) Serielle Schnittstelle am PC
Zum Anschließen der Datalogger Box an den PC verwenden Sie bitte ein USB A/B Kabel.
Für die Verbindung zwischen Datalogger und Modem verwenden Sie bitte das Kabel, wel-
ches dem Modem beiliegt. Die Anschlussbelegung dieses Kabels entnehmen Sie der Be-
dienungsanleitung Ihres Modems.
Modem Für das Auslesen der Anlagendaten per Modem können Sie verschiedene Modems an den
Datalogger anschließen. Alle nachfolgend beschriebenen Modems sind von Fronius ge-
testet. Die Software „Fronius Solar.access“ ermöglicht eine einfache Konfiguration.
US-Robotics (oder 3COM Courier) „V.Everything 56 K“
Die automatische Rufannahme aktivieren Sie wie folgt:
Vorher Nachher
(2)
(1)
HINWEIS! Das 9-polige Kabel
darf eine Länge von 20 m nicht
überschreiten.
WICHTIG! Das Schnittstellen-Kabel ist
nicht im Lieferumfang des Dataloggers ent-
halten. Ein 1,8 m langes Schnittstellen-Ka-
bel ist bei Fronius erhältlich
(43,0004,1692).
HINWEIS! Eine ordnungsgemäße Funktion in Verbindung mit dem Datalogger ist
nur sichergestellt, wenn am Modem die automatische Rufannahme aktiviert ist.
ON ON
