Verkabelung
Fronius Solar Net
Teilnehmer Ein Wechselrichter mit Fronius Com Card oder eine DATCOM Komponente mit externem
Gehäuse wird im folgenden als Fronius Solar Net Teilnehmer bezeichnet.
Verkabelung der
Fronius Solar Net
Teilnehmer Die Datenverbindung der Fronius Solar Net Teilnehmer erfolgt über eine 1:1-Verbindung
mit 8-poligen Datenkabeln und RJ-45 Steckern.
Voraussetzun-
gen für die Daten-
kabel Für die Verkabelung der Fronius Solar Net Teilnehmer dürfen ausschließlich geschirmte
CAT5 (neu) und CAT5e (alt) Kabeln nach ISO 11801 und EN50173 verwendet werden.
WICHTIG! U/UTP Kabel nach ISO/IEC-11801 dürfen nicht verwendet werden!
Der Schirm muss dabei auf einen für CAT5 zugelassenen geschirmten Stecker gekrimpt
werden.
Da die Adern in Ethernet-Kabeln auch verdrillt sind, die korrekte Zuteilung der verdrillten
Adernpaare gemäß Verkabelung nach EIA/TIA-568A beachten:
Verkabelung nach EIA/TIA-568A
- Die korrekte Adernbelegung beachten.
- Bei selbstständiger Erdanbindung (z.B. in Patch-Panelen) darauf achten, dass der
Schirm nur auf einer Seite des Kabels geerdet ist.
Zulässige Kabel:
-
S/STP
- F/STP
- S/FTP
- F/FTP
- SF/FTP
- S/UTP
- F/UTP
- U/FTP
- U/STP

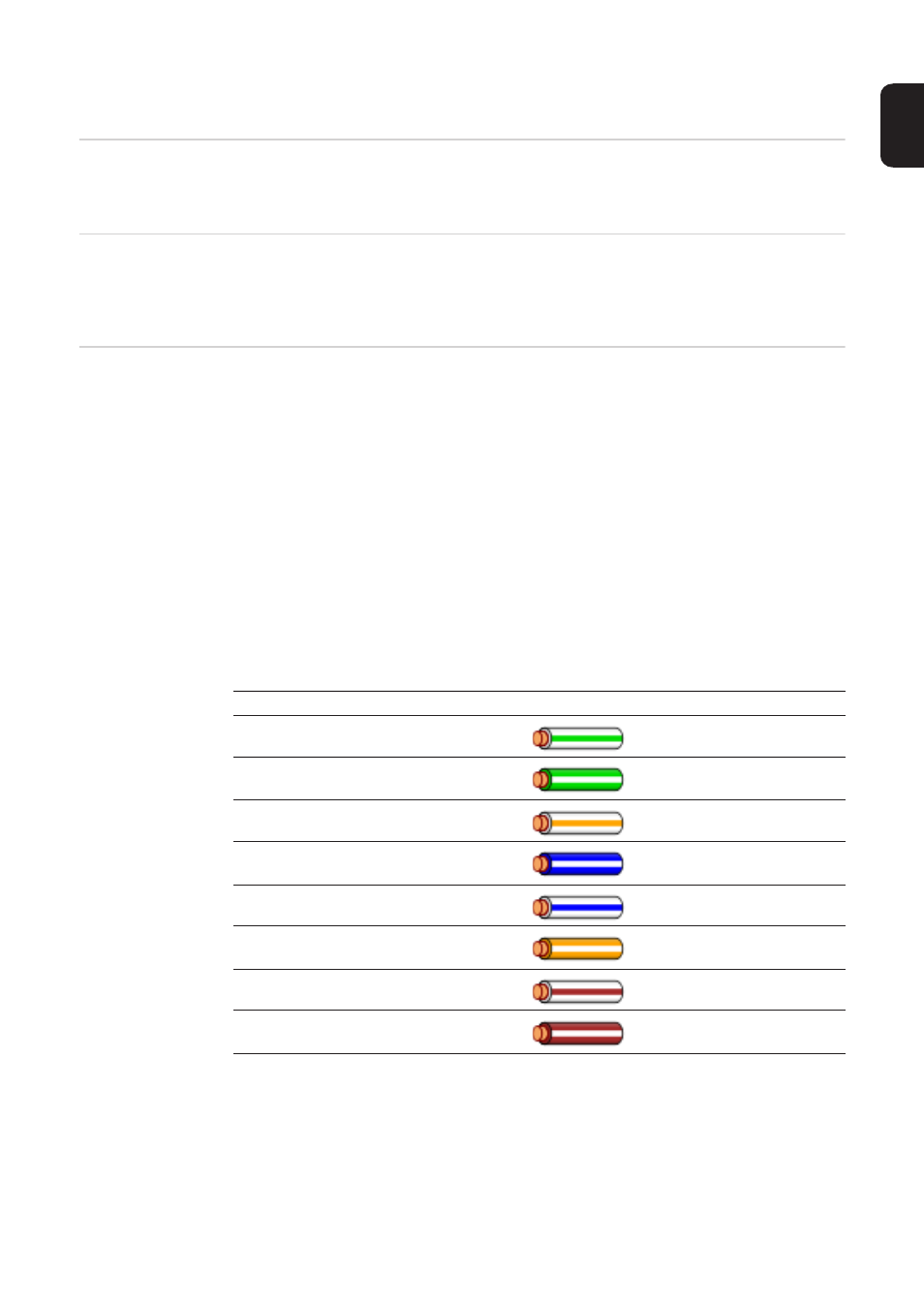

Kontakt Fronius Solar Net Paar-Nr. Farbe
1 +12 V 3 weiß / grüner Strich
2 GND 3
grün / weißer Strich
oder grün
3 TX- IN, RX- OUT 2 weiß / oranger Strich
4 RX- IN, TX- OUT 1
blau / weißer Strich
oder blau
5 RX+ IN, TX+ OUT 1 weiß / blauer Strich
6 TX+ IN, RX+ OUT 2
orange / weißer Strich
oder orange
7 GND 4 weiß / brauner Strich
8 +12 V 4
braun / weißer Strich
oder braun
