Fronius Datamanager 2.0 Benutzerhandbuch
Seite 16
14
Konfigurations-
beispiele

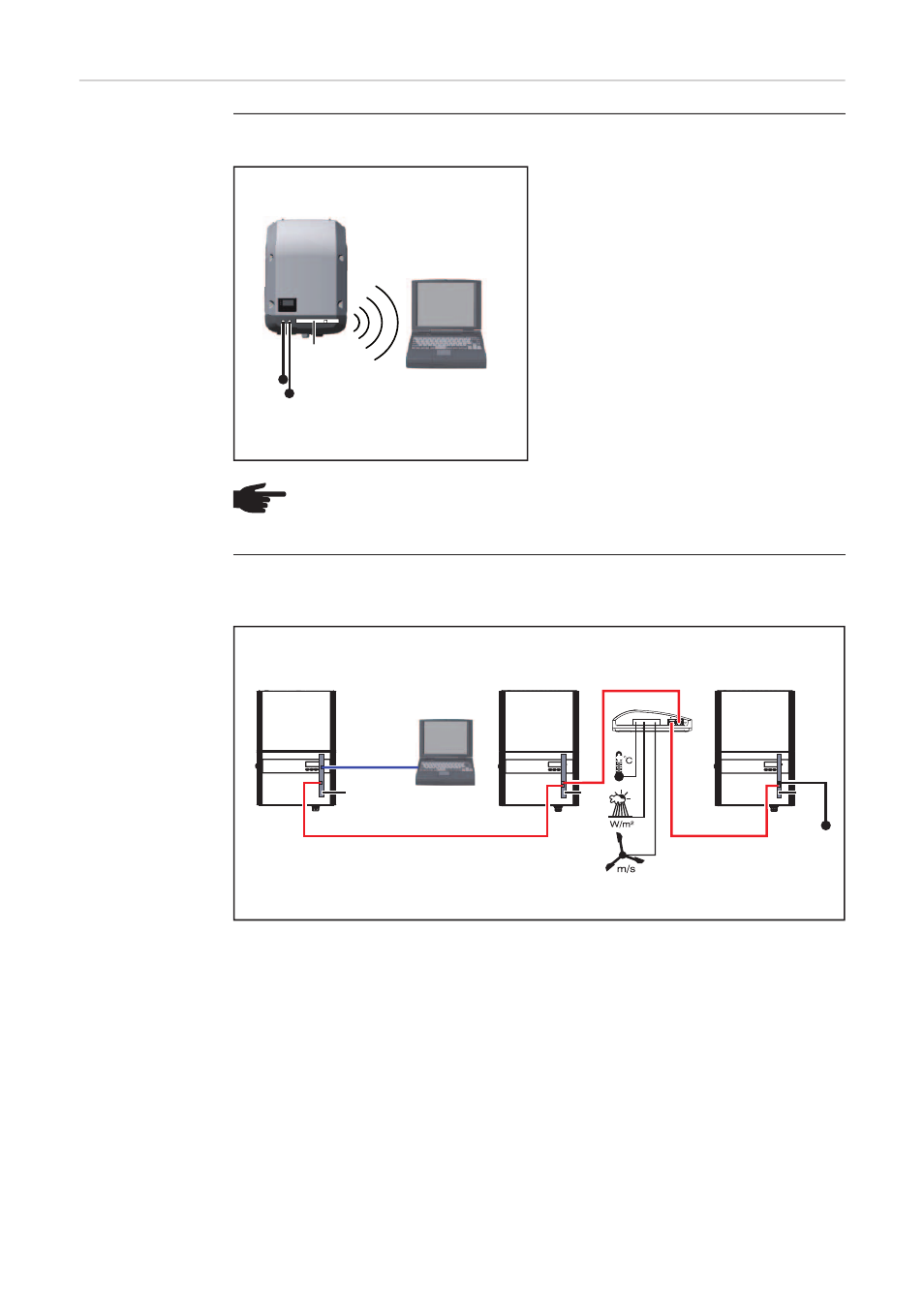

Wechselrichter mit Fronius Datamanager 2.0 Steckkarte vernetzt mit einem PC:
(1)
Wechselrichter
(2)
Fronius Datamanager 2.0
(3)
Fronius Solar Net Endstecker
(4)
PC / Laptop
HINWEIS! Bei Vernetzung eines Wechselrichters mit Fronius Datamanager 2.0
mit einem PC muss an jedem freien IN- oder OUT-Anschluss je ein Fronius Solar
Net Endstecker angesteckt sein.
Wechselrichter mit Fronius Datamanager 2.0 Steckkarte vernetzt mit weiteren
Wechselrichtern, einer Fronius Sensor Box und einem PC:
(1)
Wechselrichter mit
(2)
Fronius Datamanager 2.0
(3)
PC / Laptop
(4)
Wechselrichter mit
(5)
Fronius Com Card
(6)
Fronius Sensor Box
(7)
Wechselrichter
(8)
Fronius Com Card
(9)
Fronius Solar Net Endstecker
IN
(1)
(2)
(3)
(4)
WLAN
OUT
IN
IN
IN
OUT
OUT
OUT
IN
(1)
(6)
(4)
(7)
(2)
(3)
(5)
(8)
LAN / WLAN
(9)
