Fronius Datamanager 2.0 Benutzerhandbuch
Seite 28
Advertising
26

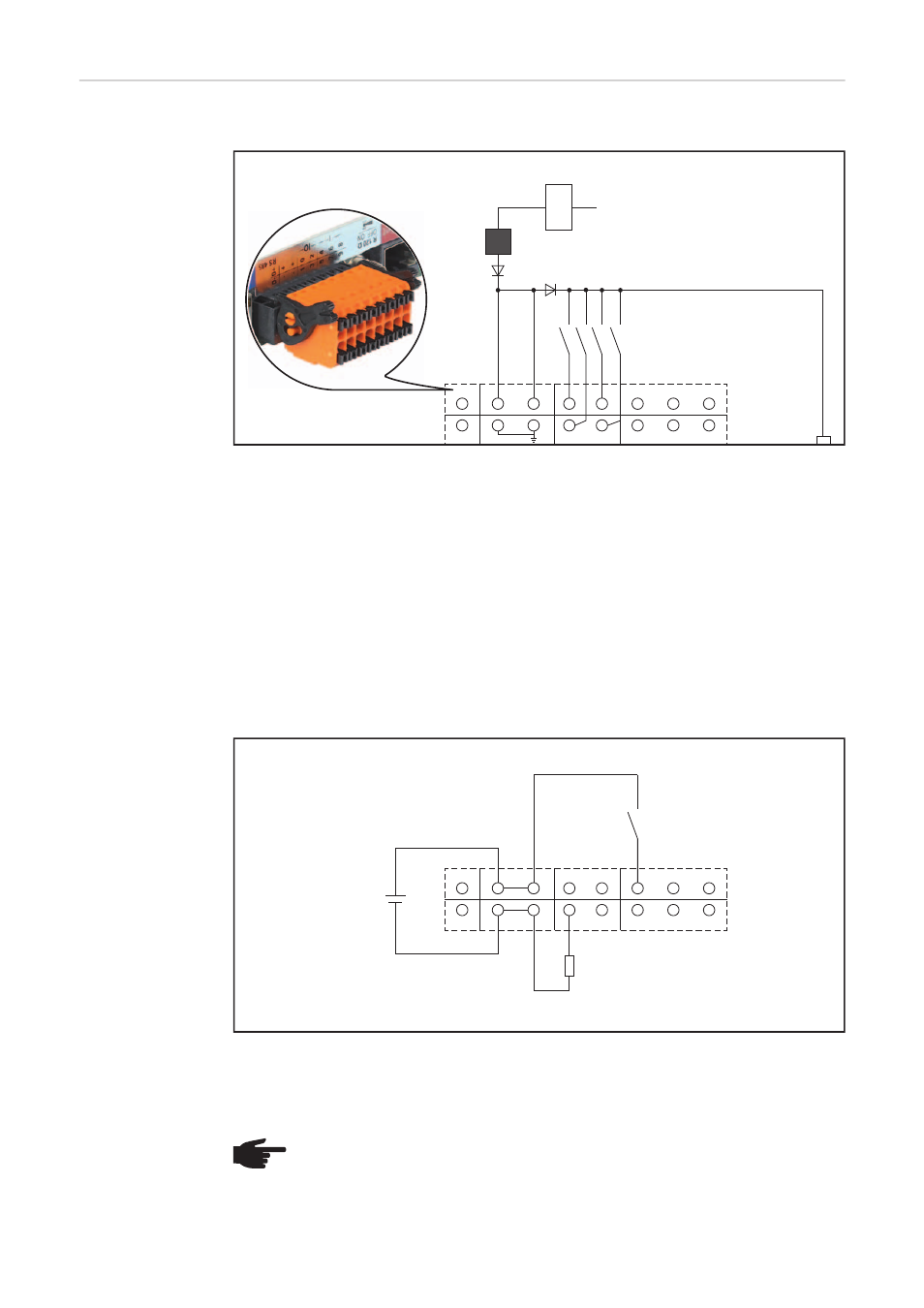

Schematische
Verschaltung der
I/Os
Versorgung durch die Fronius Datamanager 2.0 Steckkarte:
(1)
Netzteil
(nur bei Fronius Datamanager 2.0 mit Fronius Com Card Funktion)
(2)
Strombegrenzung
(3)
Anschluss Solar Net IN
115 - 230 V AC:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius
CL USA, Fronius IG 300 - 500
12,8 V DC:
Fronius Galvo, Fronius Symo, Fronius Primo
Versorgung durch ein externes Netzteil:
(4)
externes Netzteil
(5)
Last
(6)
Schalter
HINWEIS! Bei Versorgung durch ein externes Netzteil muss das externe Netzteil
galvanisch getrennt sein.
(1)
115 - 230 V AC
12 V DC
10,7 / 12,8 V DC
(2)
300 mA
(3)
D-
-
-
D+
+
+
0
2
5
7
8
9
3
4
6
1
D-
-
-
D+
+
+
0
2
5
7
8
9
3
4
6
1
(4)
(5)
(6)
10,7 / 12,8 - 24 V DC
