Int./ext. Versorgung
-
GND
+ U
int
/ U
ext
Ausgang der internen Spannung 10,8 V / 12,8 V
oder
Eingang für eine externe Versorgungsspannung
>12,8 - 24 V DC (+ 20 %)
10,8 V:
Fronius IG, Fronius IG Plus, Fronius IG Plus V,
Fronius IG Plus A, Fronius CL, Fronius CL USA,
Fronius IG 300 - 500
12, 8 V:
Fronius Galvo, Fronius Symo
Digitale Eingänge: 0 - 3, 4 - 9
Spannungspegel: low = min. 0 V - max. 1,8 V; high = min. 3 V - max. 24 V Dc
(+ 20 %)
Eingangsströme: je nach Eingangsspannung; Eingangswiderstand = 46 kOhm
Digitale Ausgänge: 0 - 3
Schaltvermögen bei Versorgung durch die Fronius Datamanager 2.0 Steckkar-
te: 3,2 W, 10,8 / 12,8 V in Summe für alle 4 digitalen Ausgänge
10,8 V:
Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A,
Fronius CL, Fronius CL USA, Fronius IG 300 - 500
12, 8 V:
Fronius Galvo, Fronius Symo
Schaltvermögen bei Versorgung durch ein externes Netzteil mit min. 12,8 -
max. 24 V DC (+ 20 %), angeschlossen an Uint / Uext und GND: 1 A, 12,8 - 24
V DC (je nach externem Netzteil) pro digitalem Ausgang
Der Anschluss an die I/Os erfolgt über den mitgelieferten Gegenstecker.
(8) Antennensockel
zum Aufschrauben der WLAN Antenne oder des WLAN Antennen-Verlänge-
rungskabels, je nach Wechselrichter

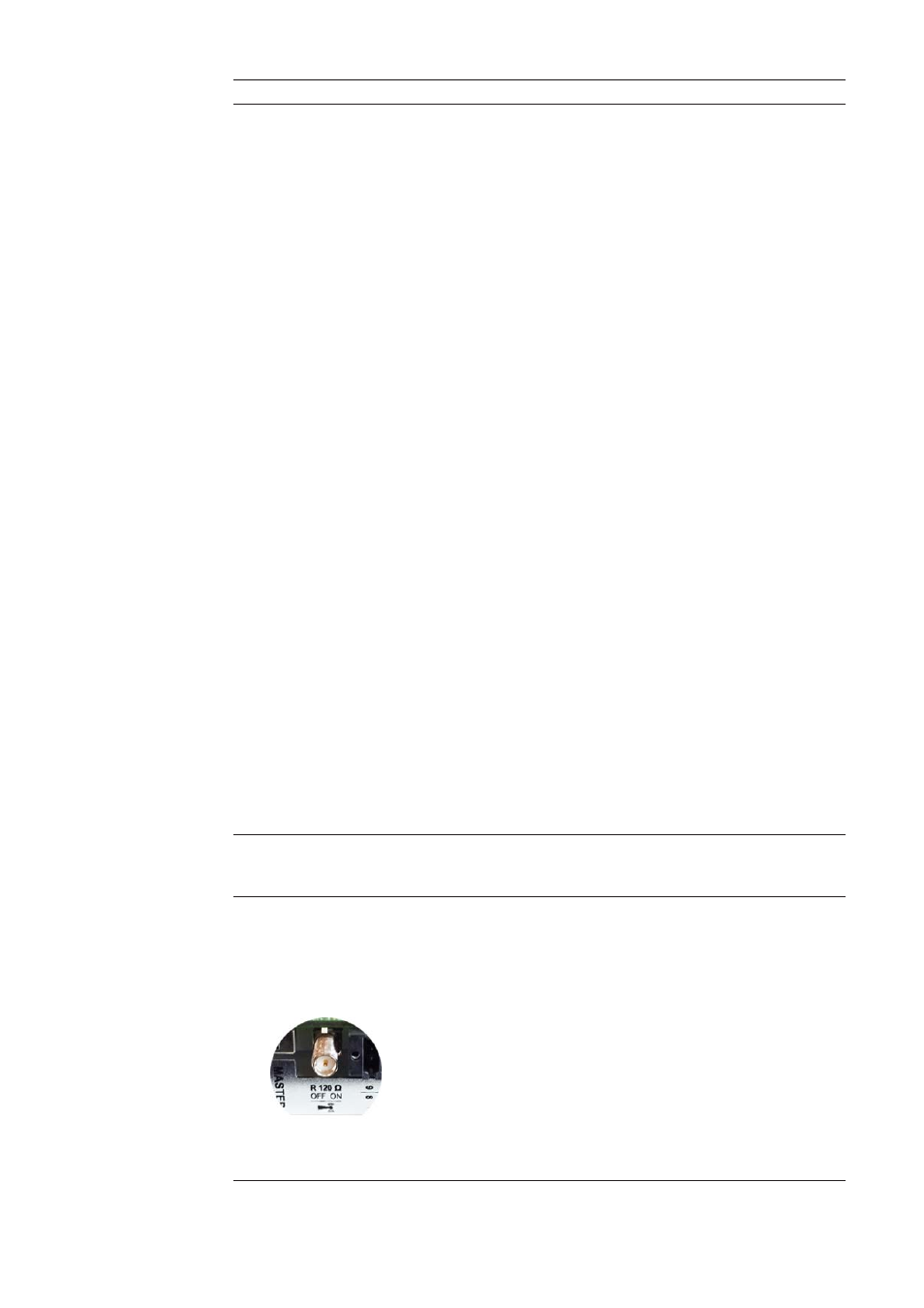

(9) Schalter Modbus-Terminierung (für Modbus RTU)
interner Busabschluss mit 120 Ohm Widerstand (ja/nein)
Schalter in Position „on“: Abschluss-Widerstand 120 Ohm aktiv
Schalter in Position „off“: kein Abschluss-Widerstand aktiv
WICHTIG! In einem RS485 Bus muss der Abschluss-Widerstand beim ersten
und letzten Gerät aktiv sein.
Nr. Funktion
