Verkabelung Fronius Solar Net
Fronius Solar Net
Teilnehmer Wechselrichter mit Fronius Datamanager, Fronius Hybridmanager oder Fronius Com
Card, DATCOM Komponenten mit externem Gehäuse oder andere DATCOM-Komponen-
ten werden im folgenden als Fronius Solar Net Teilnehmer bezeichnet.
Verkabelung der
Fronius Solar Net
Teilnehmer Die Datenverbindung der Fronius Solar Net Teilnehmer erfolgt über eine 1:1-Verbindung
mit 8-poligen Datenkabeln und RJ-45 Steckern.
Die Gesamt-Leitungslänge in einem Fronius Solar Net Ring darf max. 1000 m betragen.
Voraussetzun-
gen für die Solar
Net Datenkabel Für die Verkabelung der Fronius Solar Net Teilnehmer dürfen ausschließlich geschirmte
CAT5 (neu) und CAT5e (alt) Kabeln nach ISO 11801 und EN50173 verwendet werden.
WICHTIG! U/UTP Kabel nach ISO/IEC-11801 dürfen nicht verwendet werden!
Der Schirm muss dabei auf einen für CAT5 zugelassenen geschirmten Stecker gecrimpt
werden.
Da die Adern in Ethernet-Kabeln verdrillt sind, die korrekte Zuteilung der verdrillten Adern-
paare gemäß Verkabelung nach TIA/EIA-568B beachten:
Verkabelung nach TIA/EIA-568B
- Die korrekte Adernbelegung beachten.
- Bei selbstständiger Erdanbindung (z.B. in Patch-Panelen) darauf achten, dass der
Schirm nur auf einer Seite des Kabels geerdet ist.
Zulässige Kabel:
-
S/STP
- F/STP
- S/FTP
- F/FTP
- SF/FTP
- S/UTP
- F/UTP
- U/FTP
- U/STP

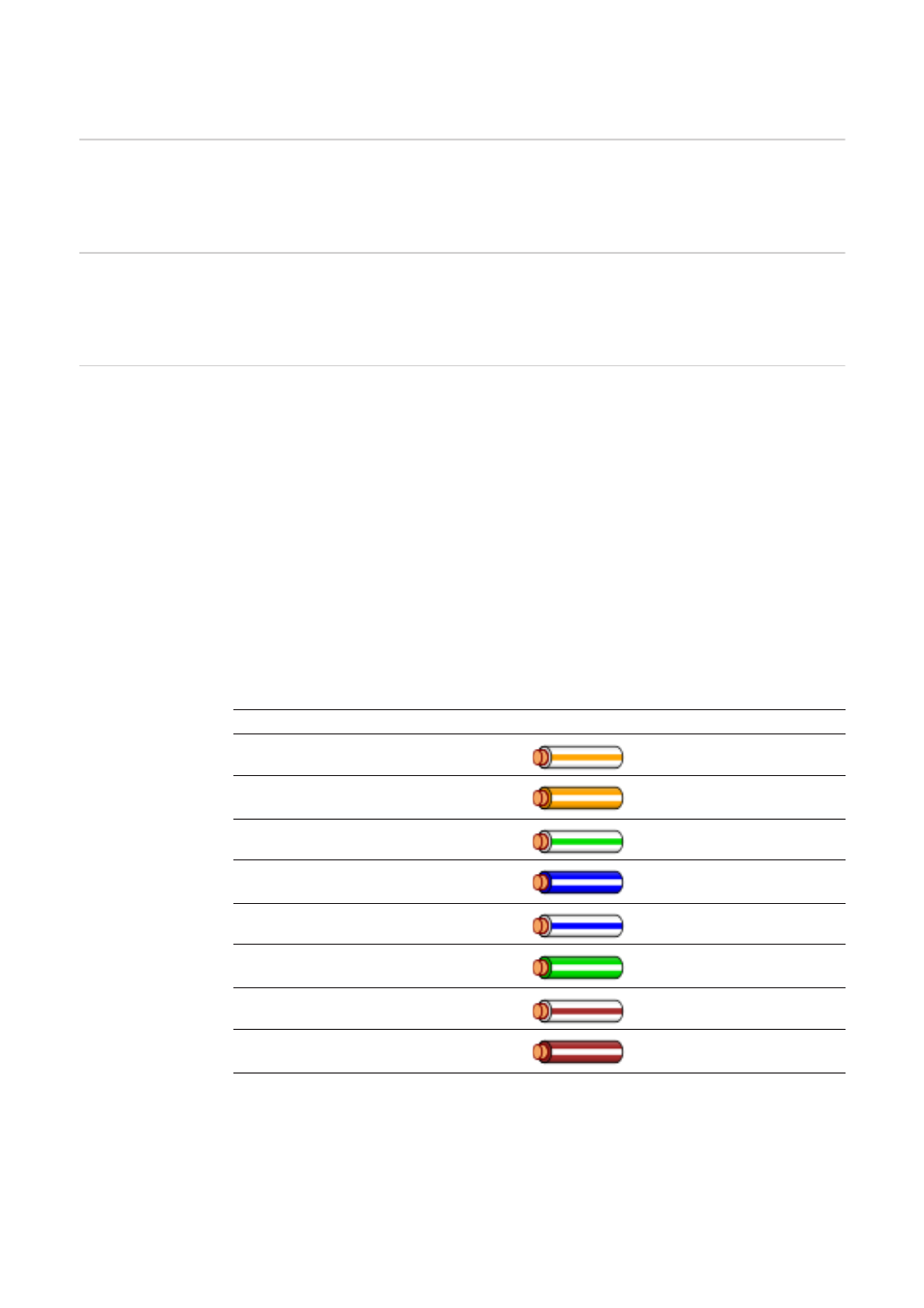

Kontakt Fronius Solar Net Paar-Nr. Farbe
1 +12 V 3 weiß / oranger Strich
2 GND 3
orange / weißer Strich
oder orange
3 TX+ IN, RX+ OUT 2 weiß / grüner Strich
4 RX+ IN, TX+ OUT 1
blau / weißer Strich
oder blau
5 RX- IN, TX- OUT 1 weiß / blauer Strich
6 TX- IN, RX- OUT 2
grün / weißer Strich
oder grün
7 GND 4 weiß / brauner Strich
8 +12 V 4
braun / weißer Strich
oder braun
