Fronius Datamanager 2.0 Benutzerhandbuch
Seite 91
89
DE

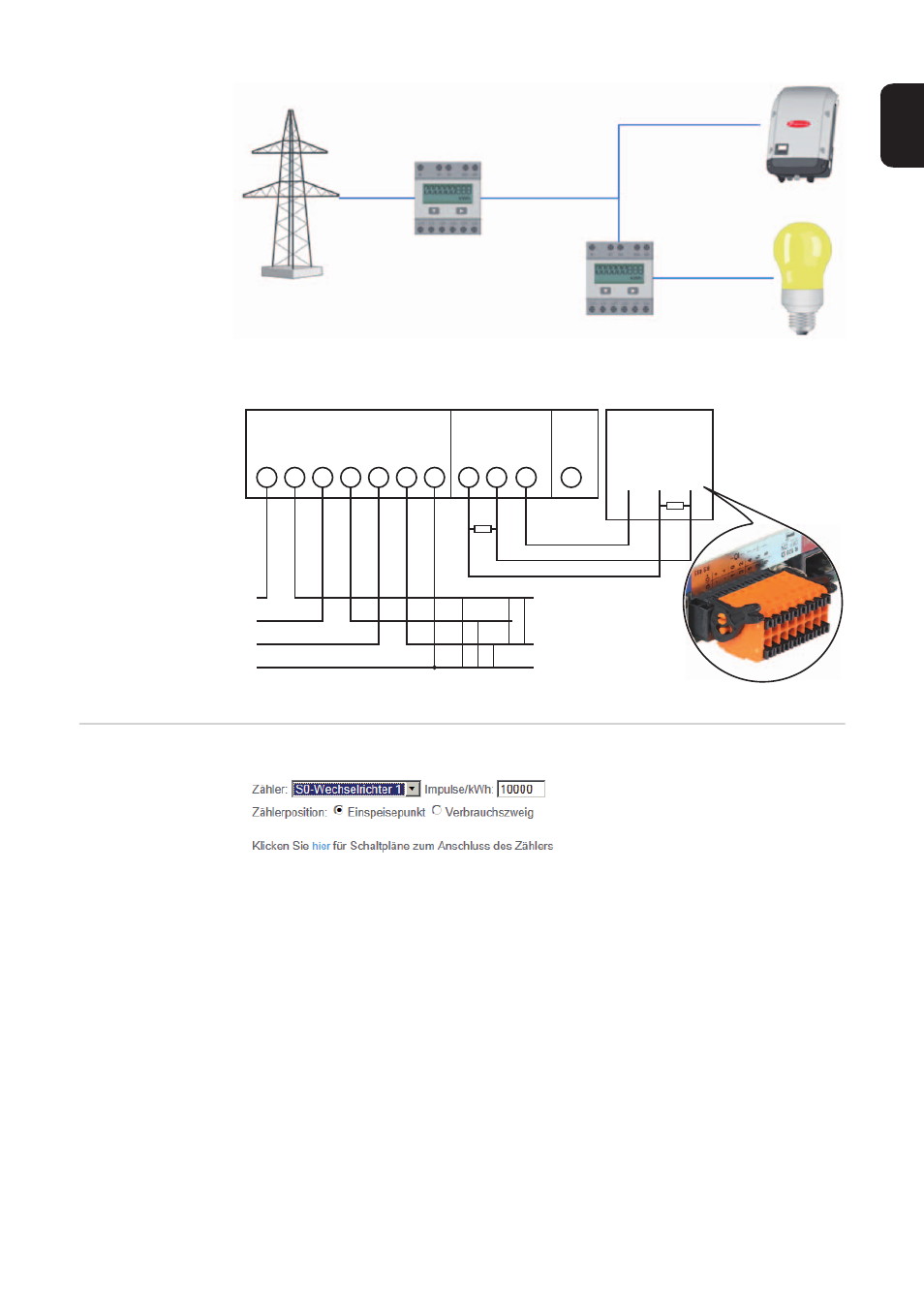

Anschluss des Fronius Smart Meter am Fronius Datamanager 2.0:
S0-Wechselrich-
ter
(1a)
Zählerposition am Einspeisepunkt
Die eingespeiste Leistung und Energie werden gemessen. Anhand dieser Werte
und der Anlagendaten wird der Verbrauch bestimmt.
Ein S0-Zähler muss an dieser Stelle so konfiguriert sein, dass die eingespeiste
Energie gezählt wird.
(1b)
Zählerposition im Verbrauchszweig
Die verbrauchte Leistung und Energie werden direkt gemessen. Anhand dieser
Werte und der Anlagendaten werden die eingespeiste Leistung und Energie be-
stimmt.
Ein S0-Zähler muss an dieser Stelle so konfiguriert sein, dass die verbrauchte
Energie gezählt wird.
(1c)
Feld zum Eingeben der Impulse je kWh
(1a)
(1b)
Fronius Smart Meter
INPUT
L1
L2
L3
N
OUTPUT
RS 485
Rx / Tx GND
DT/PE
1
A
B
C
D
3
4
6
7
9
11
LOAD
X
X
X
X
X
X
+
-
Fronius
Datamanager
2.0
120 Ω
ON
D+
D-
-
(1)
(2)
(1a)
(1b)
(1c)
