Fronius Datamanager 2.0 Benutzerhandbuch
Seite 25
23
DE
(4)
LED Versorgung
-
leuchtet grün: bei ausreichender Stromversorgung durch das Fronius So-
lar Net; Der Fronius Datamanager 2.0 ist betriebsbereit.
-
leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversorgung
durch das Fronius Solar Net - eine externe Stromversorgung ist erforder-
lich
oder
wenn sich der Fronius Datamanager 2.0 im Slave-Modus befindet
-
blinkt rot: während eines Update-Vorganges
WICHTIG! Während eines Update-Vorganges die Stromversorgung nicht
unterbrechen.
-
leuchtet rot: der Update-Vorgang ist fehlgeschlagen
(5)
LED Verbindung
-
leuchtet grün: bei aufrechter Verbindung innerhalb des ‘Fronius Solar Net’
-
leuchtet rot: bei unterbrochener Verbindung innerhalb des ‘Fronius Solar
Net’
-
leuchtet nicht, wenn sich der Fronius Datamanager 2.0 im Slave-Modus
befindet
(6)
Anschluss LAN
Ethernet-Schnittstelle mit blauer Farbmarkierung, zum Anschließen des Ether-
net-Kabels
(7)

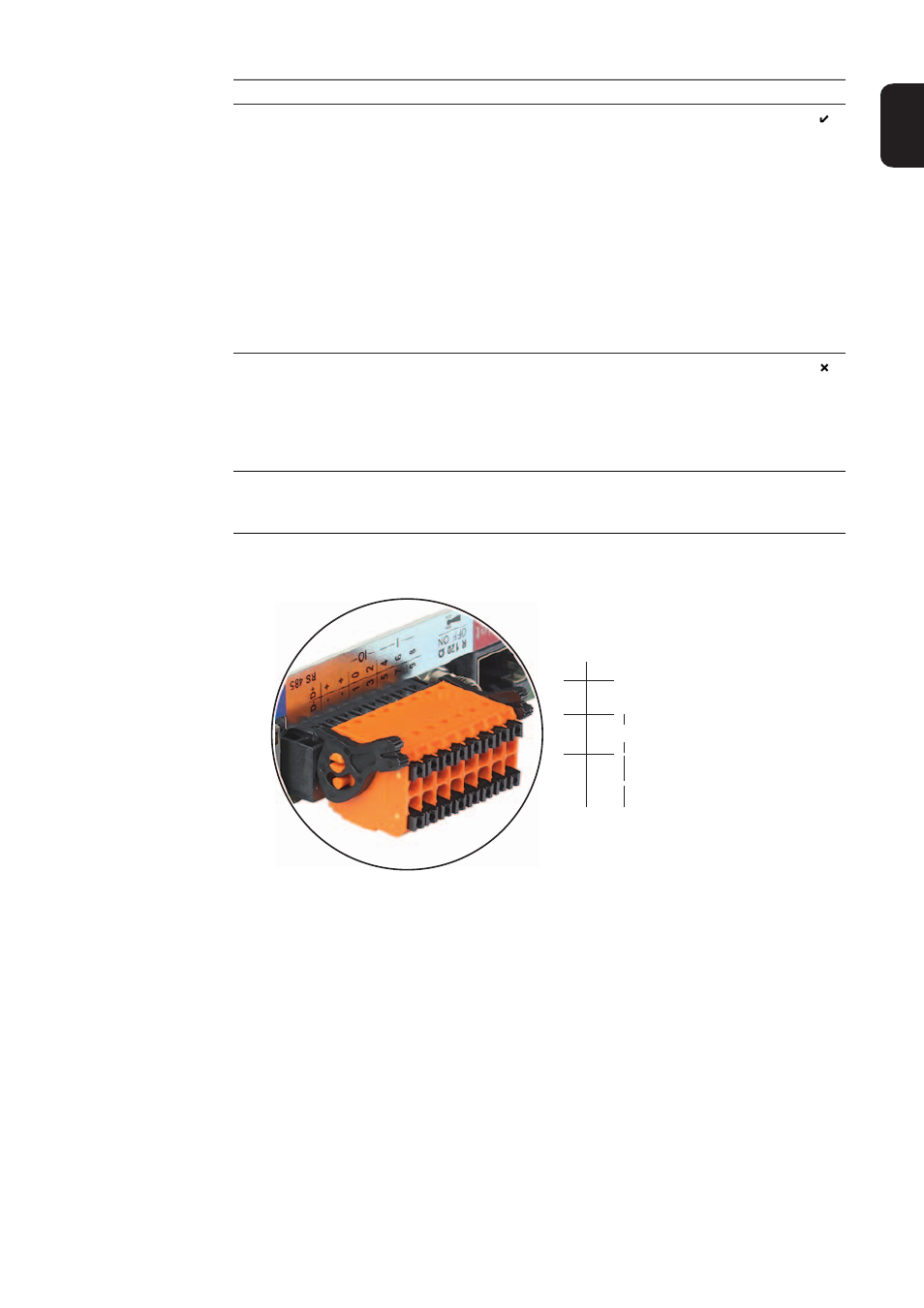

I/Os
digitale Ein- und Ausgänge
Modbus RTU 2-Draht (RS485):
D-
Modbus Daten -
D+
Modbus Daten +
Nr. Funktion
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
