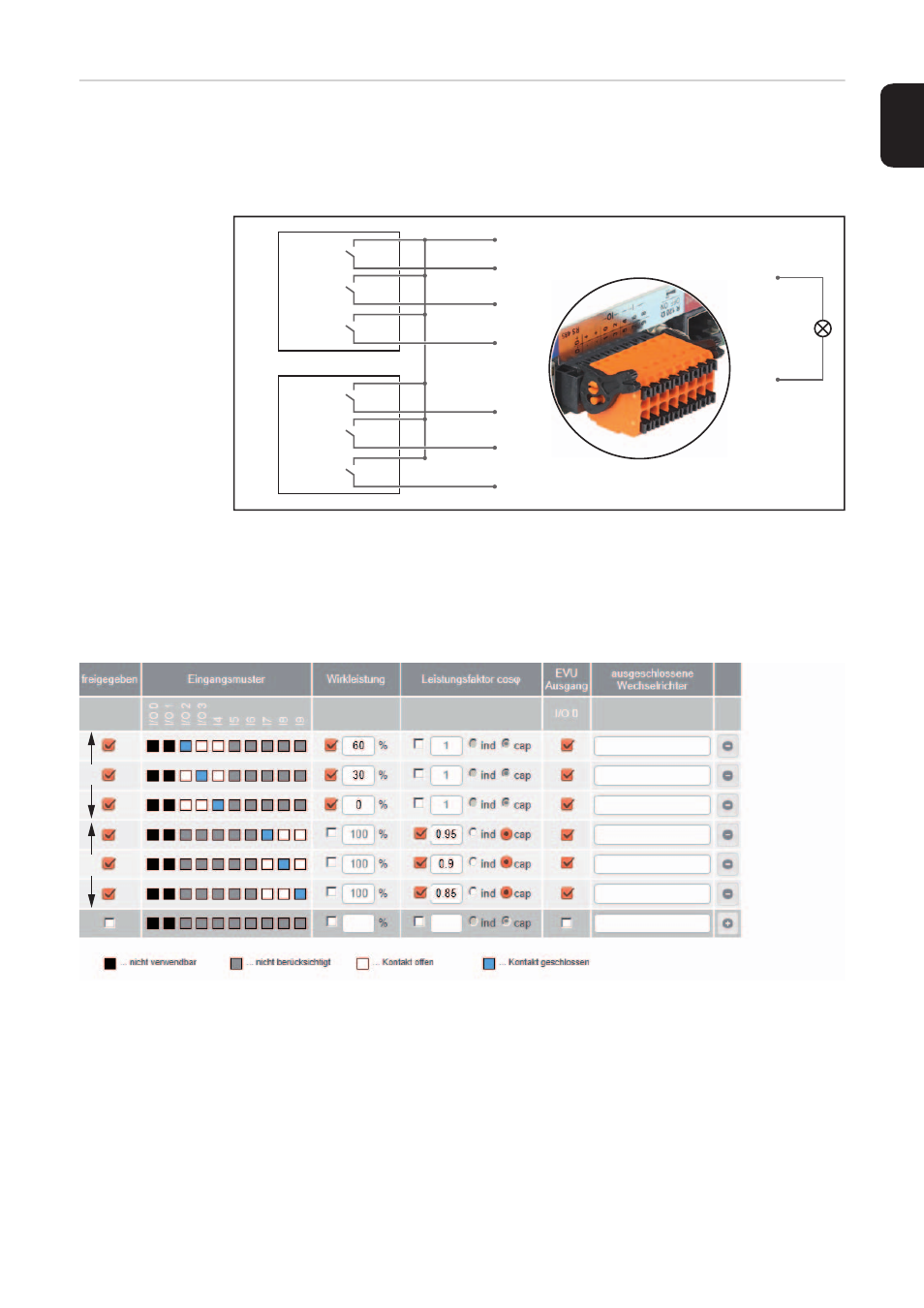

Anschlussbei-
spiel (1) Rundsteuer-Signalempfänger mit 3 Relais, zur Wirkleistungs-Begrenzung
(2) Rundsteuer-Signalempfänger mit 3 Relais, zur Leistungsfaktor-Begrenzung
(3) I/Os am Fronius Datamanager 2.0
(4) Verbraucher (z.B. Signallampe, Signal-Relais)
Die Rundsteuer-Signalempfänger und der Stecker des Fronius Datamanager 2.0 sind je-
weils mittels 4-poligem Kabel gemäß Anschluss-Schema miteinander verbunden.
Für Entfernungen größer 10 m zwischen Fronius Datamanager 2.0 und Rundsteuer-Sig-
nalempfänger wird ein geschirmtes Kabel empfohlen.
Einstellungen am EVU Editor:
60 %
30 %
0 %
0,95
0,90
0,85
(1)
(2)
(4)
+
-
IO 2
IO 3
I 4
I 7
I 8
I 9
IO 0
(3)
(1)
(2)
