3 funktion – JUNG 1208REG Benutzerhandbuch
Seite 2

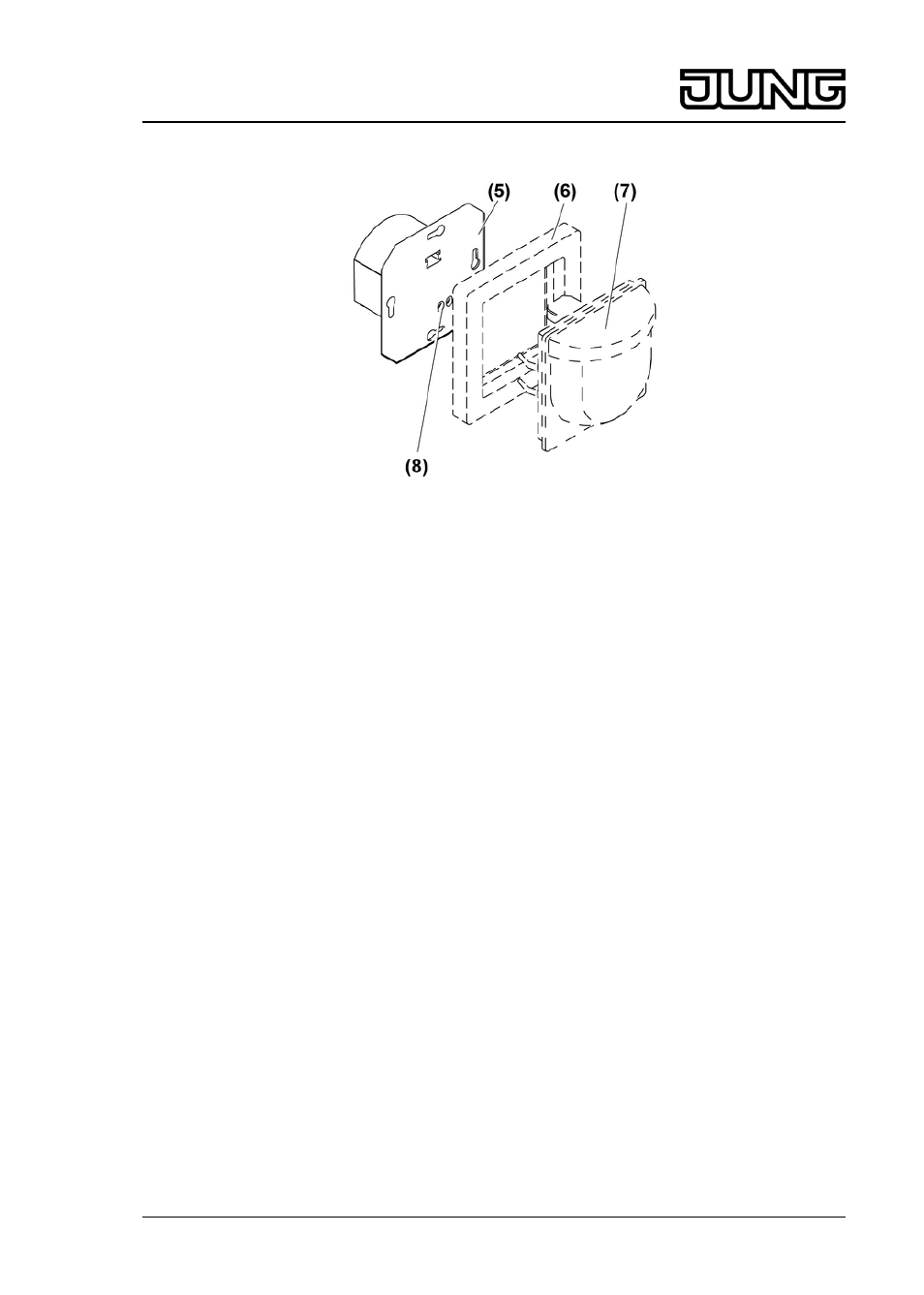

Impuls-Einsatz (Bild 2)
Bild 2
(5) UP-Einsatz
(6) Rahmen
(7) Bewegungsmelder-Aufsatz
(8) Schraubklemmen
i Optional kann auch ein Präsenzmelder-Aufsatz, oder Tast-Aufsatz verwendet werden.
3 Funktion
Bestimmungsgemäßer Gebrauch REG-Automat
-
Manuelles oder automatisches Schalten von Licht in Treppenhäusern
-
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
-
Einschalten mittels Impuls-Einsatz oder Installationstastern
Produkteigenschaften REG-Automat
-
Einstellbare Ausschaltverzögerung
-
Elektronischer Überlastschutz für den Steuereingang
-
Vier verschiedene Betriebsarten einstellbar:
Automatikfunktion ohne Ausschaltvorwarnung
Automatikfunktion mit Ausschaltvorwarnung
Licht dauerhaft eingeschaltet
Licht dauerhaft ausgeschaltet
Bestimmungsgemäßer Gebrauch Impuls-Einsatz
-
Manuelles oder automatisches Einschalten eines REG-Automaten
-
Einbau in Gerätedose nach DIN 49073
-
Betrieb mit geeignetem Aufsatz
Produkteigenschaften Impuls-Einsatz
-
Manuelles Schalten in Kombination mit Tast-Aufsatz
-
Automatisches Schalten in Kombination mit Bewegungsmelder-Aufsatz
-
Einsatz in 2-Draht Technik ausgeführt
Automatisches Schalten von Licht
Der Impuls-Einsatz wird mit einem Bewegungsmelder-Aufsatz kombiniert. Sobald die Helligkeit
einen am Bewegungsmelder-Aufsatz eingestellten Wert unterschreitet und Bewegungen
erkannt werden, sendet der Impuls-Einsatz zyklisch ein Einschaltsignal an den REG-
Automaten. Dieser schaltet das Licht für die eingestellte Ausschaltverzögerung ein. Nach
2/7
32549223
J:0082549223
27.04.2012
Licht-Management
Treppenhaus-Automat, Impulsgeber
