Seite 3
Gerät anschließen und montieren

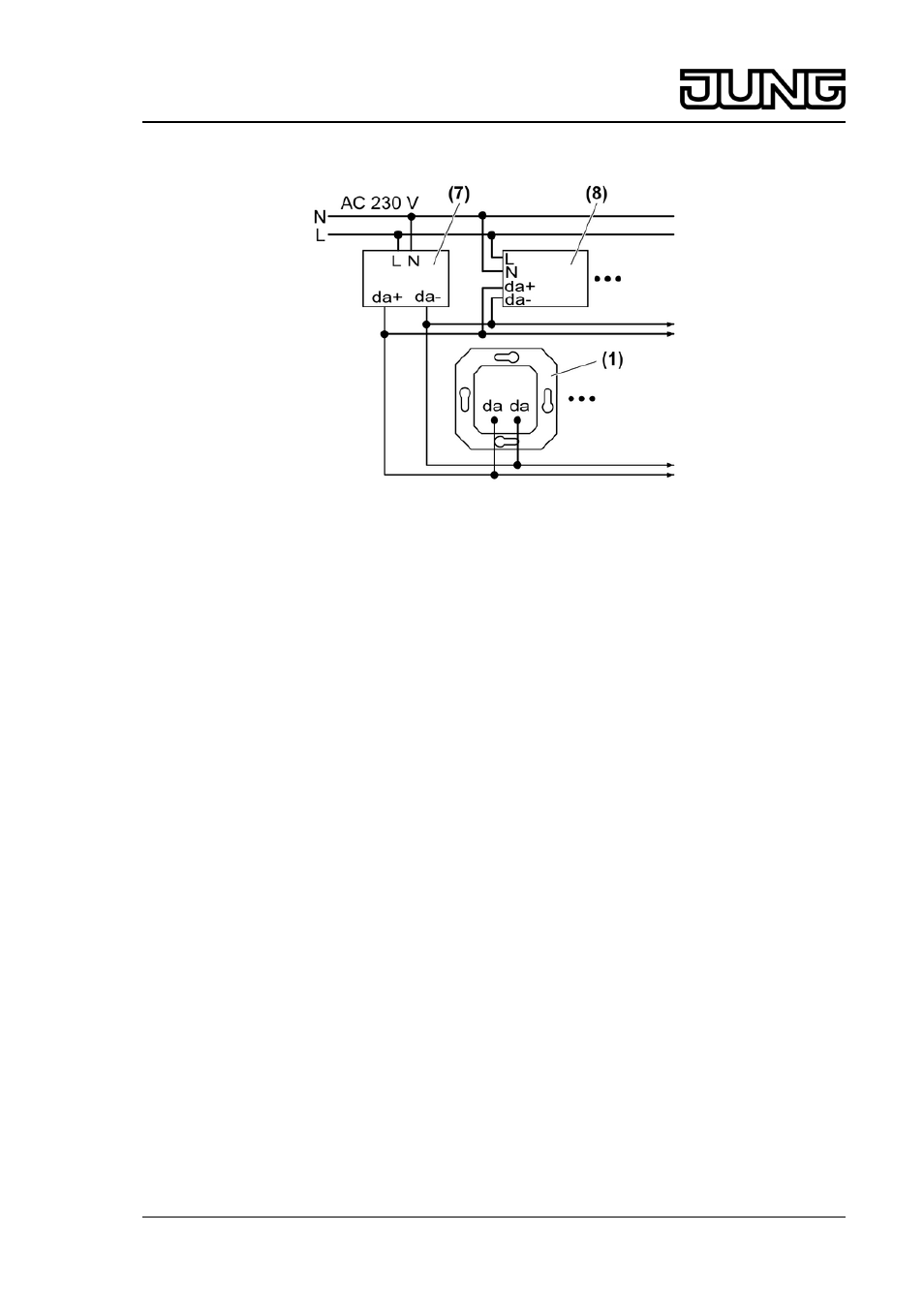

Bild 2
(1) DALI-Potentiometer
(7) DALI-Spannungsversorgung
(8) DALI-Teilnehmer z. B. DALI-EVG
i Bei der Auswahl der DALI-Spannungsversorgung Anzahl der DALI-Teilnehmer und DALI-
Potentiometer berücksichtigen.
i Steuerleitung hinsichtlich Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für
250 V-Leitungen ausführen, Steuerspannung basisisoliert.
i Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung verlegt werden, z. B.
NYM J 5 × 1,5.
i Die angeschlossenen DALI-Teilnehmer dürfen an unterschiedlichen Phasen betrieben
werden.
o DALI-Potentiometer und DALI-EVG gemäß Anschlussplan anschließen (Bild 2). Dabei die
Angaben des EVG-Herstellers beachten!
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
5.2 Inbetriebnahme
Grundhelligkeit speichern
Die Grundhelligkeit sollte eingestellt werden, wenn ein Drehen des DALI-Potentiometers nicht
direkt zu einer Helligkeitserhöhung führt.
o Beleuchtung auf minimale Helligkeit einschalten.
o DALI-Potentiometer bis zu der Stelle drehen, an der die erste Helligkeitserhöhung eintritt.
o Bedienknopf länger als 10 Sekunden drücken.
Beleuchtung schaltet kurz aus und wieder ein.
Die Grundhelligkeit ist gespeichert und wird beim ersten Drehen des Betätigungsknopfes
vom Potentiometer übernommen.
i Es kann eine beliebige Grundhelligkeit gespeichert werden, ab der heller gedimmt werden
kann.
Grundhelligkeit löschen
o Beleuchtung ausschalten.
