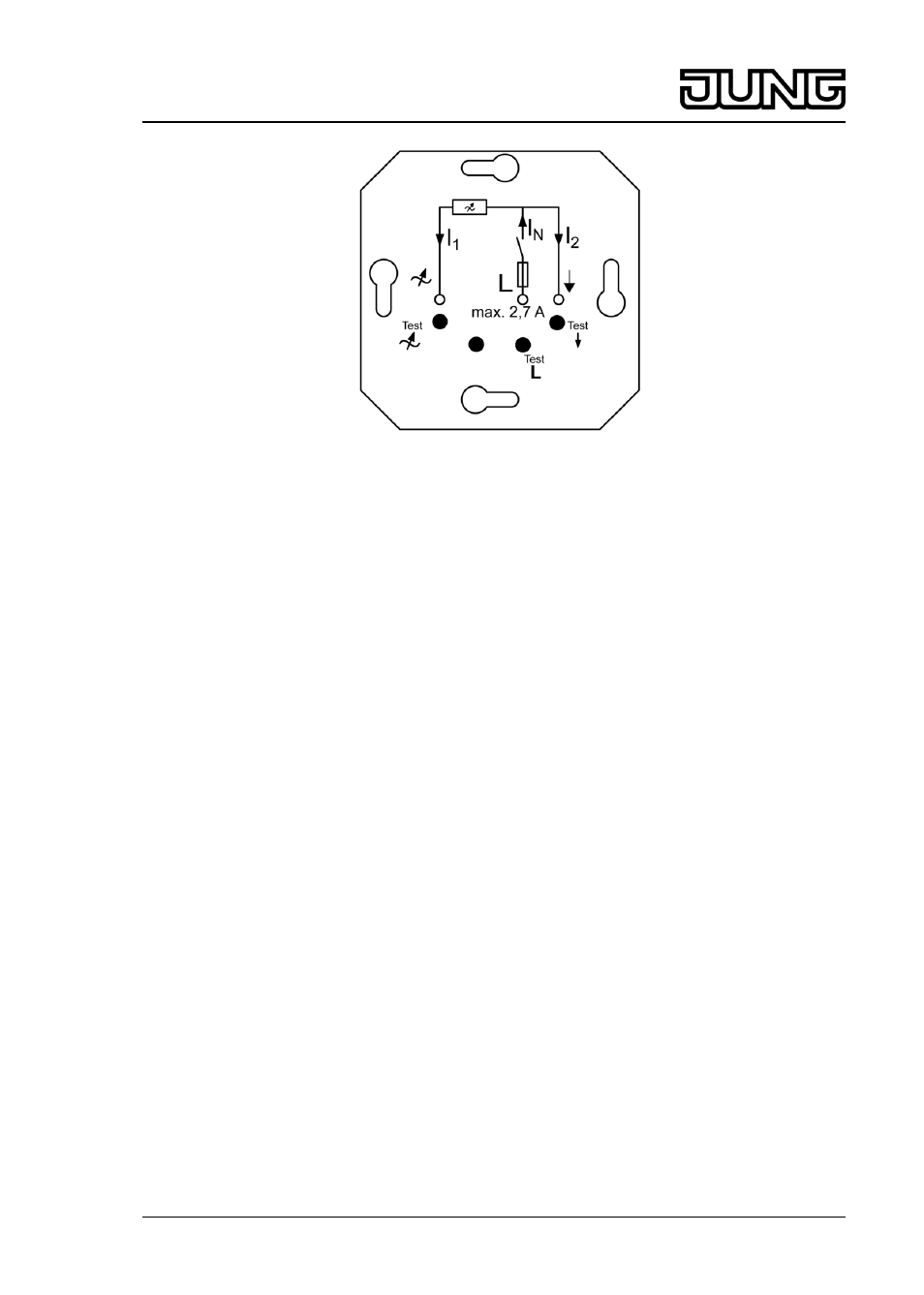

Bild 2: Prinzipschaltbild
I
N
Nennstrom = I
1
+ I
2
= max. 2,7 A
I
1
Motorstrom
I
2
Strom Schaltausgang
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Drehzahlsteller zur Drehzahlregelung von Einphasen-Motoren wie z. B. Induktions-,
Spaltpol- oder Universalmotoren
- Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Kurzschlussschutz durch Feinsicherung
- Elektronischer Übertemperaturschutz
- Schaltausgang z. B. für ohmsche Lasten oder zum Ansteuern von Lüftungsöffnungen
Die maximale Belastbarkeit des Schaltausganges ist abhängig vom Motorstrom.
Bei Reduzierung des Motorstromes können Lamellen oder ohmsche Lasten mit höherer
Stromaufnahme geschaltet werden.
- Messpunkte (Bild 2) ermöglichen eine Überprüfung der anliegenden Spannungen auch
ohne Ausbau des Drehzahlstellers.
i Leises Summen des Gerätes durch die Funkentstördrossel möglich. Dies stellt keinen
Mangel des Geräts dar.
i Kein Betrieb in Wechselschaltung möglich.
4 Bedienung
Motor einschalten
o Einstellknopf nach rechts drehen.
Der Motor schaltet auf maximaler Drehzahl ein. Der Schaltausgang wird angesteuert.
Drehzahl einstellen
o Minimale Drehzahl: Einstellknopf auf Rechtsanschlag drehen.
o Drehzahl erhöhen: Einstellknopf nach links drehen. Kurz vor dem linken Anschlag ist die
maximale Drehzahl erreicht.
Motor ausschalten
o Einstellknopf auf Linksanschlag drehen.
2/6 32554413
J:0082554413 17.08.2010
Drehzahlsteller mit Lamellenverstellung
