Anschlussleitung aus Steckklemme lösen

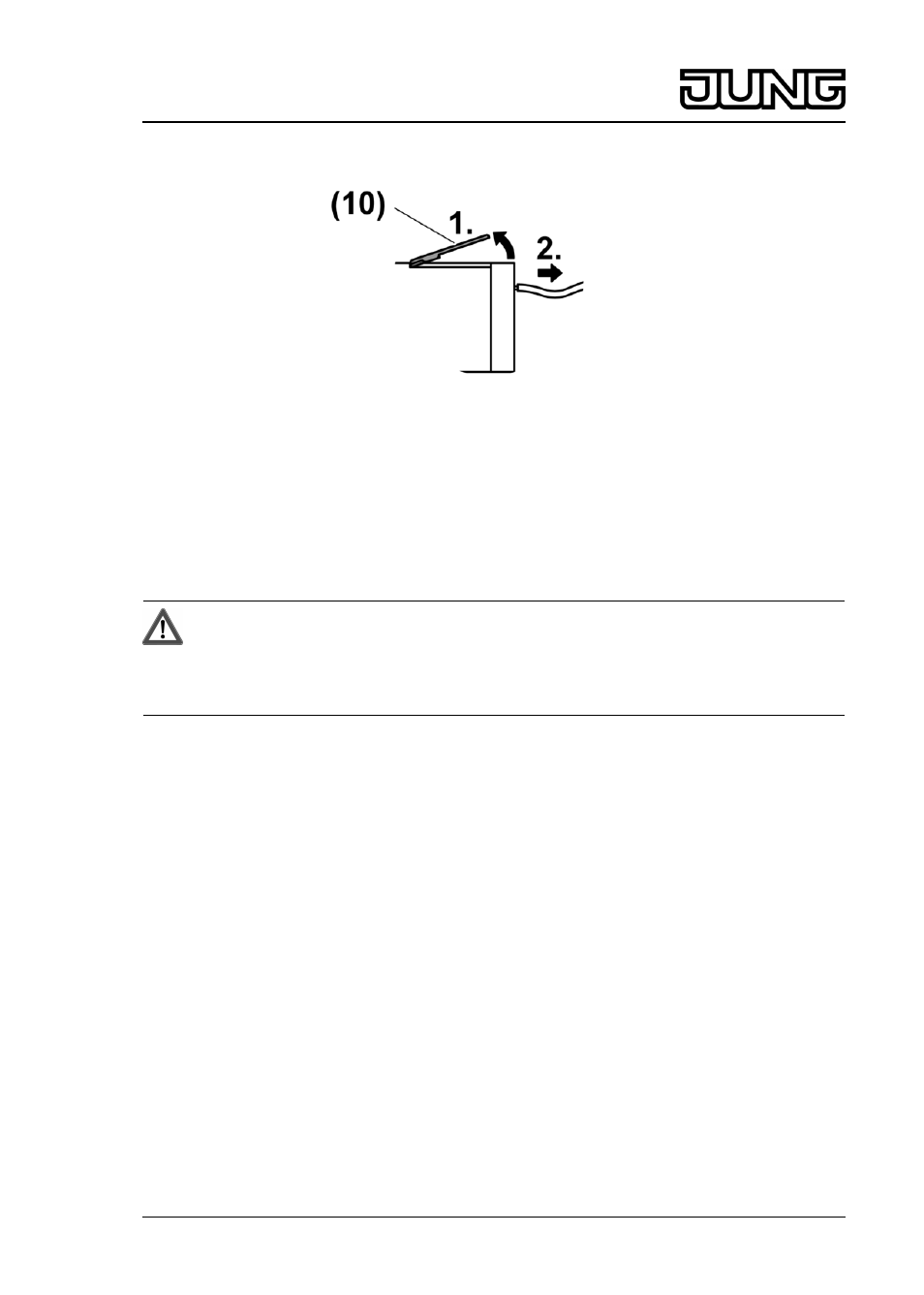

Bild 4: Steckklemme lösen
o Lösehebel (10) wie im Bild beschrieben (Bild 4) anheben und Anschlussleitung
herausziehen.
5.2 Inbetriebnahme
Grunddrehzahl einstellen
Die Grunddrehzahl muss so eingestellt werden, dass bei Rechtsanschlag des Einstellknopfes
der Motor nicht zum Stehen kommt.
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Zur Einstellung der Grunddrehzahl nur isoliertes Werkzeug verwenden!
Spannungsführende Teile in der Umgebung abdecken.
o Netzspannung einschalten.
o Motor durch Drehen der Drehachse einschalten.
o Drehachse auf Rechtsanschlag bzw. minimale Drehzahl drehen.
o Einsteller (Bild 1) verstellen bis die Grunddrehzahl eingestellt ist. Dabei den Nachlauf des
Motors berücksichtigen!
o Netzspannung freischalten.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
6 Anhang
6.1 Technische Daten
Nennspannung AC 230 / 240 V ~
Netzfrequenz 50 / 60 Hz
Umgebungstemperatur +5 ... +25 °C
Schaltstrom bei 25 °C
Montage Unterputz
Art.-Nr.: 245.20
2,7 A
Art.-Nr.: 844.20W —
Montage Aufputz
Art.-Nr.: 245.20
2,5 A
Art.-Nr.: 844.20W 2,1 A
Mindestschaltstrom AC 100 mA
Leistungsreduzierung
pro 5 °C Überschreitung von 25 °C
-10 %
4/6 32554413
J:0082554413 17.08.2010
Drehzahlsteller mit Lamellenverstellung
