4 Verschaltung eines Multicluster-Systems
SMA Solar Technology AG
18
Multicluster-IS-de-10
Installation – Schnelleinstieg
4 Verschaltung eines Multicluster-Systems
4.1 Anschluss der Wechselrichter Sunny Island
4.1.1 Anschluss des Masters im Main Cluster

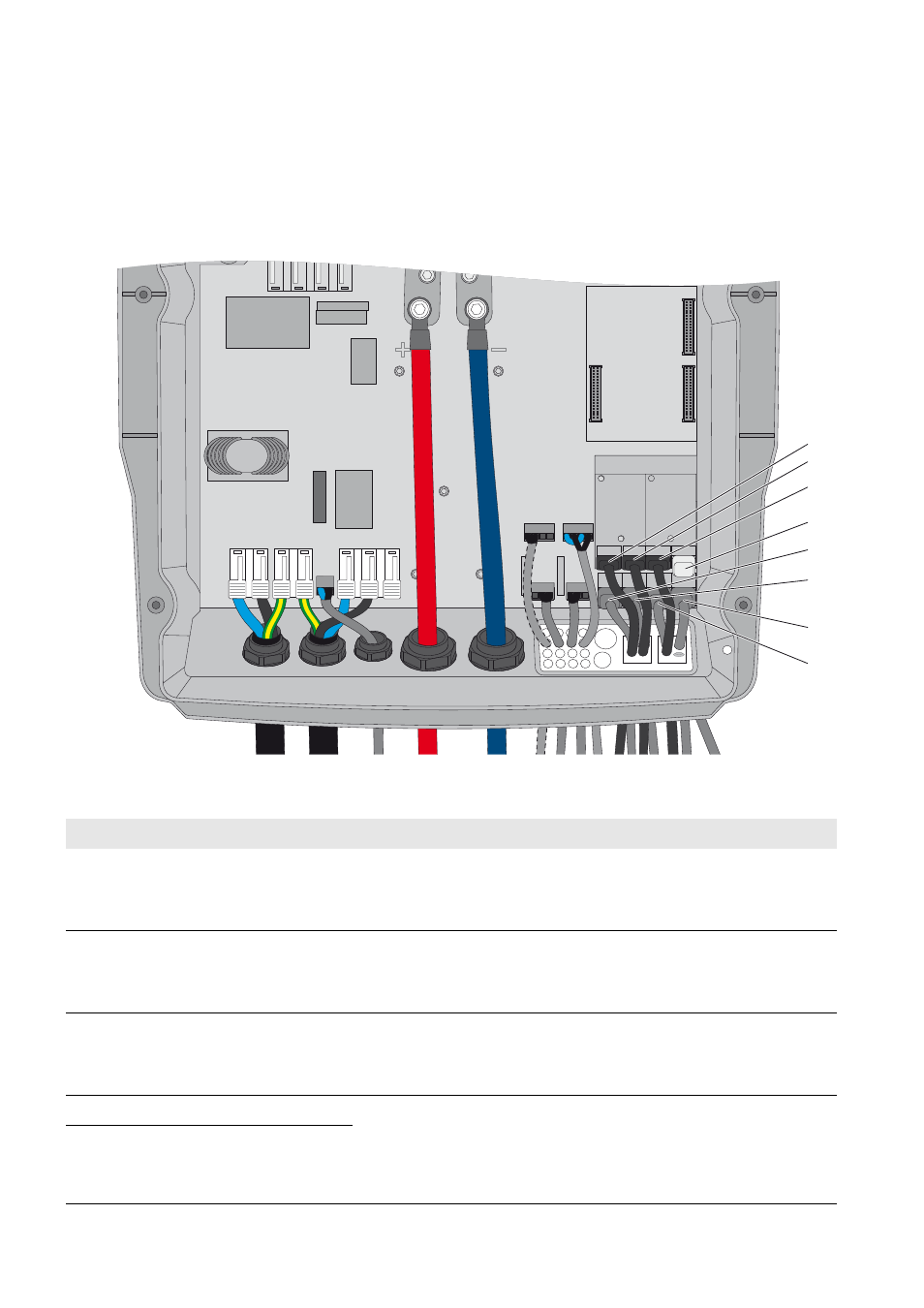

Abbildung 2: Anschluss des Masters im Main Cluster
Position
Bezeichnung
Beschreibung / Hinweis
A
Kabel für Steuerspannung
Sunny Island: Anschluss AC1 Loads/Sunny Boys Klemmen L, N und PE
Multicluster Box: Anschluss X106 Klemmen 1, 2 und 4
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
B
AC-Leistungskabel
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N und PE
Multicluster Box: Anschluss X105 Klemmen 1, 4 und 7
Leiterquerschnitt: 10 mm² … 16 mm²
C
Messkabel zur
Spannungsmessung
Sunny Island: Anschluss ExtVtg Klemmen L und N
Multicluster Box: Anschluss X112 Klemmen 3 und 4
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
D
Kabel DC+
Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
Anzugsdrehmoment: 12 Nm
E
Kabel DC −
NO C NC
Relay 1
NO C NC
Relay 2
A
B
C
D
E
F G H I
K
L
M
N
O
P
Q
R
