SMA Solar Technology AG 5 Inbetriebnahme
Installation – Schnelleinstieg Multicluster-IS-de-10 35
Vorgehen:

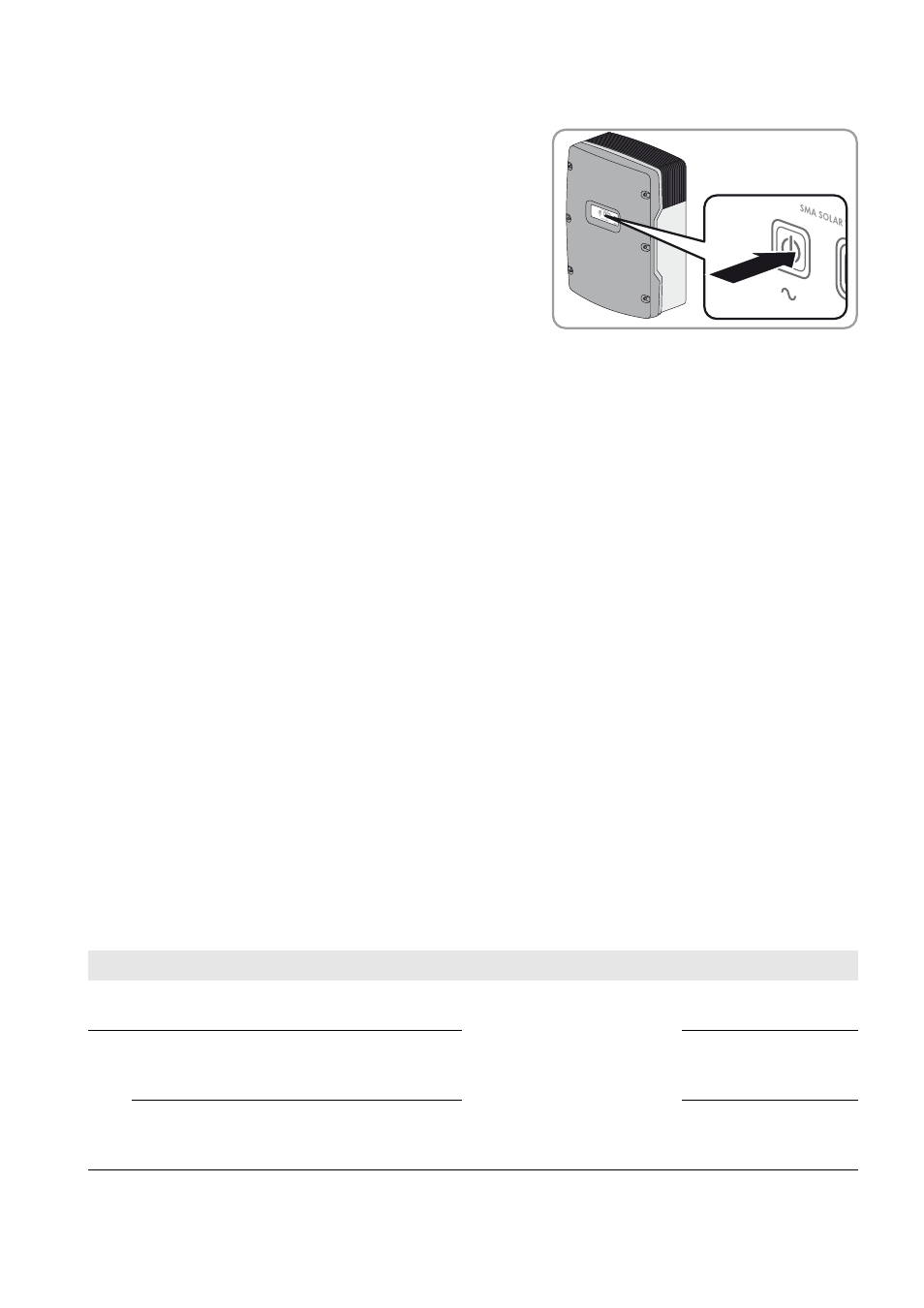

• Am Master des Main Cluster Start-Stopp-Taste drücken und
gedrückt halten, bis ein Signal ertönt.
oder
Am Sunny Remote Control Knopf drücken und gedrückt halten, bis ein Signal ertönt.
☑ Das System startet und an jedem Wechselrichter Sunny Island leuchtet die Wechselrichter-LED grün.
5.2.4 Lastabwurf testen
Voraussetzungen:
☐ Das zusätzliche Lastabwurfschütz ist an einem Multifunktionsrelais im Master des Extension Cluster angeschlossen.
☐ Der Sunny Island muss in Betrieb sein (siehe Kapitel 7.3 „System starten“, Seite 41).
Vorgehen:
1. Den Parameter des Multifunktionsrelais für das Lastabwurfschütz wählen, z. B. 241.02 Rly2Op für das
Multifunktionsrelais Relay2 des Masters.
2. Den Wert des Parameters notieren.
3. Den Parameter auf Off stellen.
☑ Lastabwurfschütz wirft die Verbraucher ab.
✖ Lastabwurfschütz wirft die Verbraucher nicht ab?
Das Multifunktionsrelais für die Ansteuerung des Lastabwurfschützes wurde falsch konfiguriert.
• Konfiguration prüfen und Fehler beseitigen.
Ein Fehler liegt in der Verdrahtung des Lastabwurfschützes vor.
• Sicherstellen, dass das Multifunktionsrelais korrekt verdrahtet ist.
4. Den Parameter auf die notierte Einstellung stellen.
5.3 Inbetriebnahme eines Ersatzstromsystems
5.3.1 Vorgehensweise bei der Inbetriebnahme eines Ersatzstromsystems
Vorgehensweise Erläuterung Siehe
1. In der Multicluster Box
Fehlerstrom-Schutzeinrichtungen prüfen.
Vor Inbetriebnahme muss
sichergestellt sein, dass die
Fehlerstrom-Schutzeinrichtungen
und Kuppelschalter
ordnungsgemäß auslösen.
Betriebsanleitung der
Multicluster Box
2. Wenn eine Grid Connect Box installiert wurde, in
der Grid Connect Box
Fehlerstrom-Schutzeinrichtungen prüfen.
Betriebsanleitung der
Grid Connect Box
Wenn eine NA Box installiert wurde, in der
NA Box Kuppelschalter und
Fehlerstrom-Schutzeinrichtungen prüfen.
Betriebsanleitung der
NA Box
