3 anschluss des slave 2 im main cluster – SMA Multicluster IS 6.0H Benutzerhandbuch
Seite 22
4 Verschaltung eines Multicluster-Systems
SMA Solar Technology AG
22
Multicluster-IS-de-10
Installation – Schnelleinstieg
4.1.3 Anschluss des Slave 2 im Main Cluster

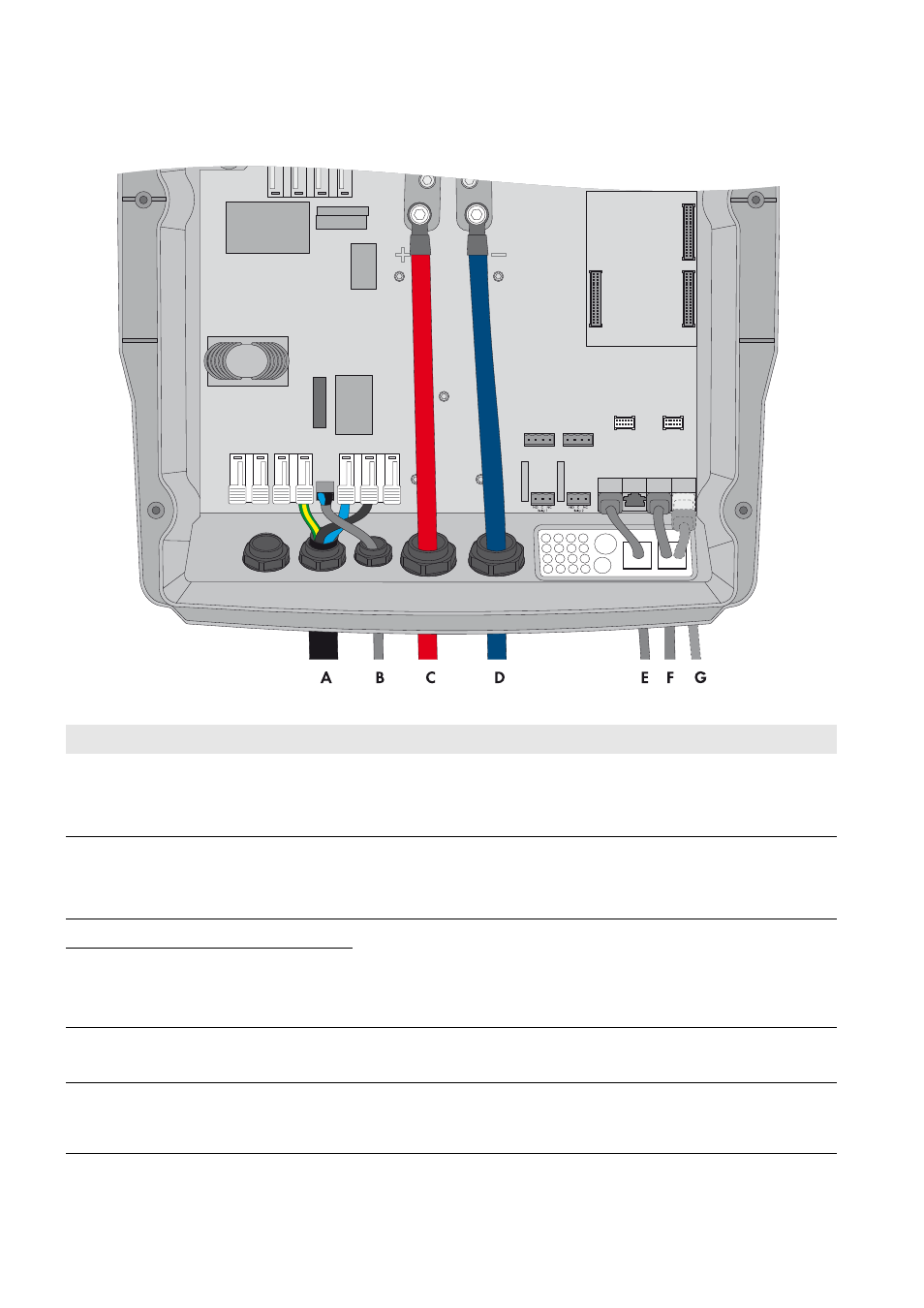

Abbildung 4: Anschluss des Slave 2 im Main Cluster
Position
Bezeichnung
Beschreibung / Hinweis
A
AC-Leistungskabel
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N und PE
Multicluster Box: Anschluss X105 Klemmen 3, 6 und 9
Leiterquerschnitt: 10 mm² … 16 mm²
B
Messkabel zur
Spannungsmessung
Sunny Island: Anschluss ExtVtg Klemmen L und N
Multicluster Box: Anschluss X112 Klemmen 9 und 10
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
C
Kabel DC+
Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
Anzugsdrehmoment: 12 Nm
D
Kabel DC −
E
Messkabel
Sunny Island: Anschluss BackupVtgCur
Multicluster Box: Anschluss Slv.2/L3
F
Datenkabel zur
Kommunikation innerhalb
des Clusters
Anschluss ComSync In
Slave 1: Anschluss ComSync Out
