SMA Solar Technology AG 4 Verschaltung eines Multicluster-Systems
Installation – Schnelleinstieg Multicluster-IS-de-10 23
4.1.4 Anschluss der Wechselrichter Sunny Island in den Extension Clustern
4.2 Anschluss der Sunny WebBox

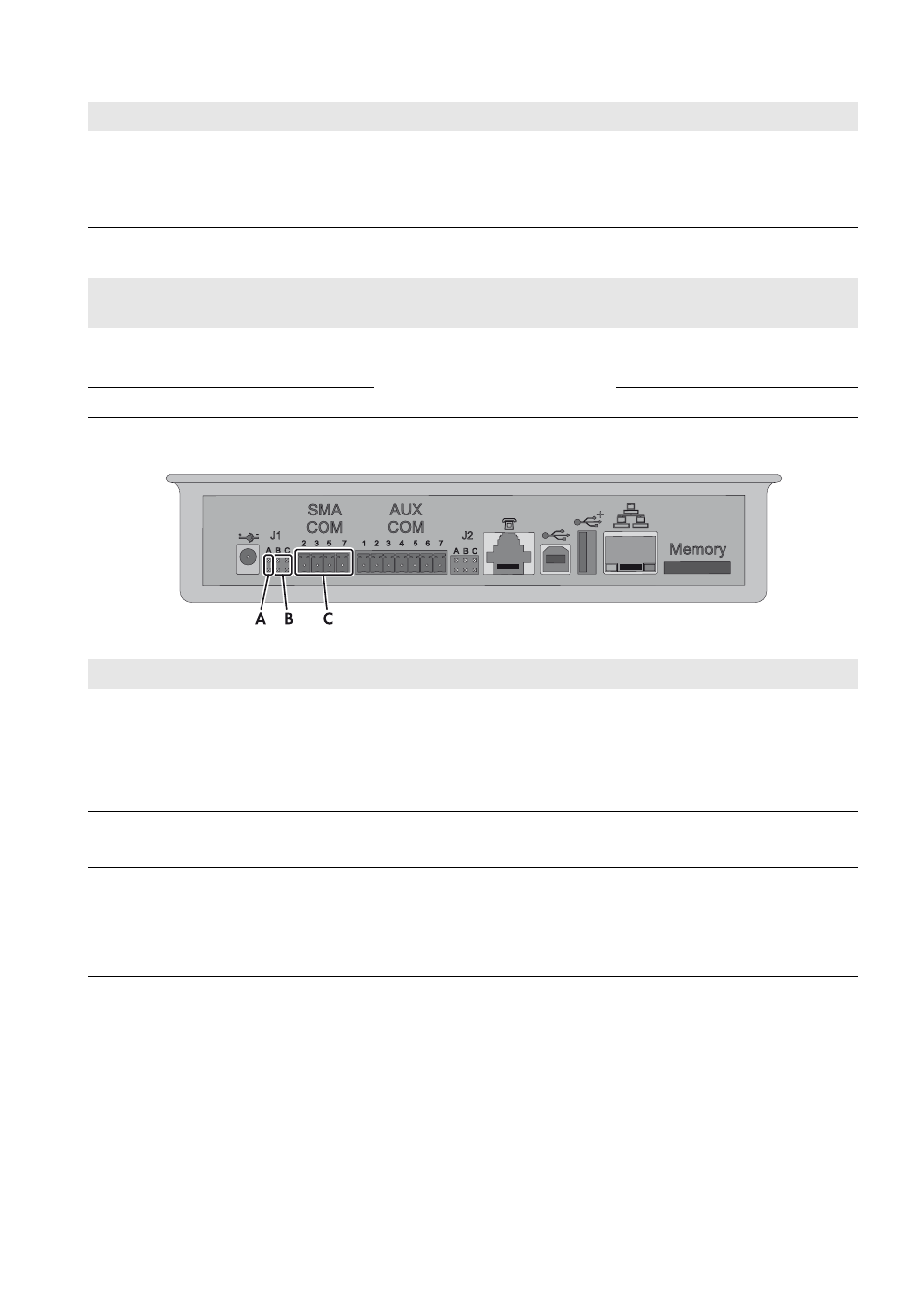

Abbildung 5: Anschluss des RS485-Kommunikationsbusses an die Sunny WebBox
G Datenkabel zur
Kommunikation innerhalb
des Clusters
Anschluss ComSync Out
Nur bei Lithium-Ionen-Batterien müssen Sie ein Datenkabel an die Batterie
anschließen. Der Kommunikationsbus muss am ersten und letzten
Teilnehmer mit einem Abschlusswiderstand abgeschlossen sein.
Funktion des Wechselrichters
Sunny Island
Welche Kabel müssen
angeschlossen werden?
Wo müssen die Kabel
angeschlossen werden?
Master im Extension Cluster 1/2/3 siehe Installation –
Verschaltungsübersicht der
Multicluster Box
siehe Kapitel 4.1.1, Seite 18
Slave 1 im Extension Cluster 1/2/3 siehe Kapitel 4.1.2, Seite 20
Slave 2 im Extension Cluster 1/2/3 siehe Kapitel 4.1.3, Seite 22
Position Bezeichnung Beschreibung / Hinweis
A Jumper J1A Abschlusswiderstand
Wenn die Sunny WebBox am Ende des Kommunikationsbusses installiert ist,
Jumper gesteckt lassen.
Wenn die Sunny WebBox zwischen Teilnehmern des Kommunikationsbusses
installiert ist, Jumper entfernen.
B Jumper J1B und J1C Signalvorspannung
Sicherstellen, dass beide Jumper gesteckt sind.
C SMACOM Anschluss RS485
2: Signal Data+ (A), Farbcodierung der Ader: Grün mit weißen Streifen
5: Signal GND, Farbcodierung der Ader: Orange mit weißen Streifen
7: Signal Data − (B), Farbcodierung der Ader: Weiß mit grünen Streifen
