7.1.2 Kabeldurchführungen im Boden

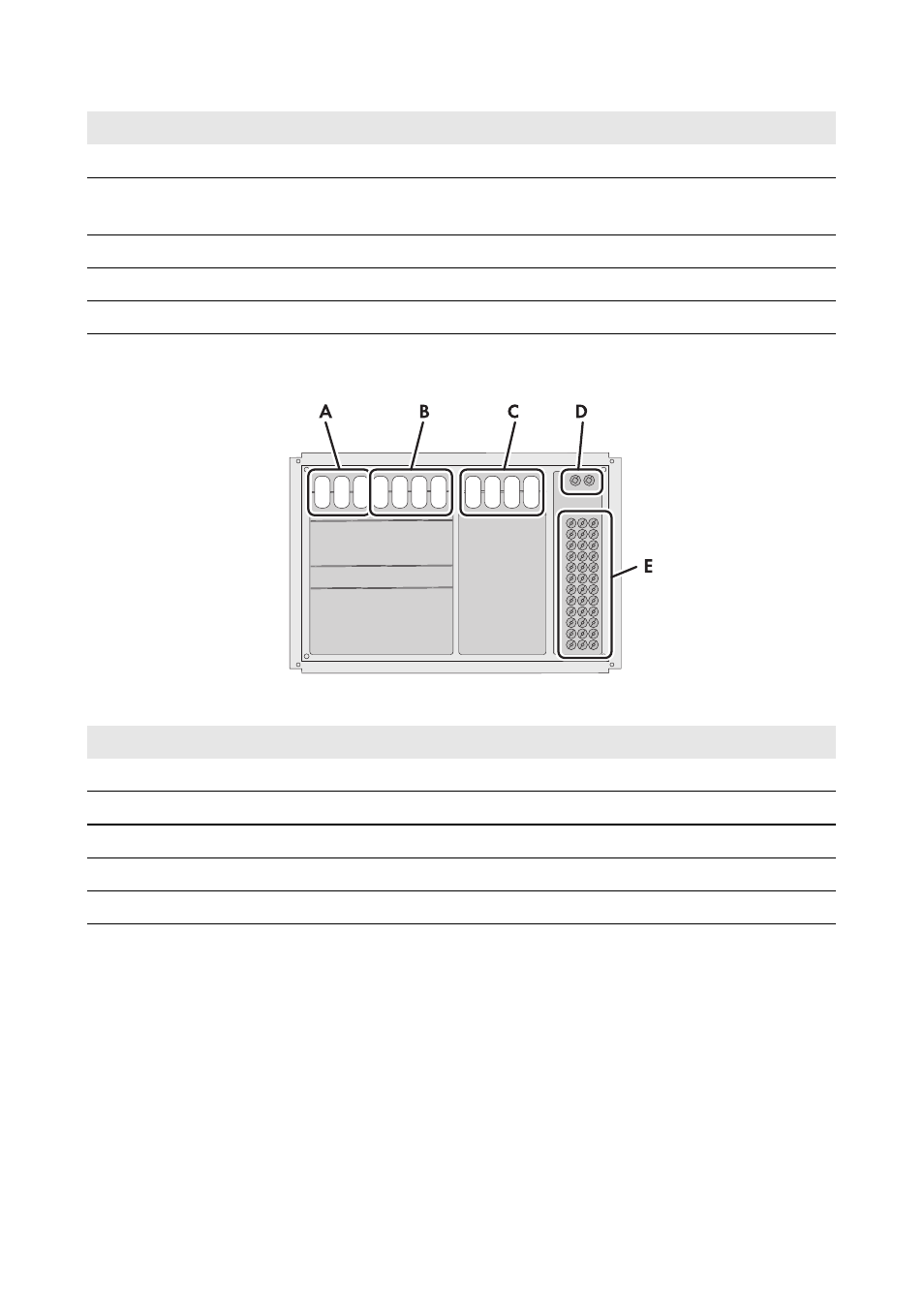

Abbildung 8: Kabeldurchführungen
F
Kabelabfangschiene
G
Stromschienen =MC-X3 PV-System für den Anschluss der Außenleiter und des
Neutralleiters der PV-Anlage
H
RJ45-Buchsen für den Anschluss der Steuer- und Messkabel und des Datenkabels
I
Leitungsschutzschalter der Sunny Island
K
Anschlussbereich für den Anschluss der Leistungskabel der Sunny Island
Objekt
Beschreibung
A
Doppelmembranstutzen für die Anschlusskabel des Generators
B
Doppelmembranstutzen für die Anschlusskabel der Verbraucher
C
Doppelmembranstutzen für die Anschlusskabel der PV‑Anlage
D
Kabeltülle für die 3 Steuer- und Messkabel und das Datenkabel
E
Doppelmembranstutzen für die Leistungskabel der Sunny Island
Objekt
Beschreibung
