7.6 Verbraucher anschließen
Die Außenleiter der Verbraucher werden in der Multicluster Box über den Sicherungslastschalter
geführt. Die Sicherungen sind erforderlich, um das abgehende Kabel bei Überlast zu schützen.
Werkseitig sind 500 A NH3-Sicherungseinsätze in den Sicherungslastschalter eingebaut.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: maximal 300 mm²
☐ Außenleiter, Neutralleiter und Schutzleiter müssen denselben Leiterquerschnitt haben.
Vorgehen:
1. Anhand der Verlegeart des Kabels und den Installationsbedingungen den notwendigen
Sicherungseinsatz für den Sicherungslastschalter bestimmen. Dabei folgende Anforderungen
beachten:
– Zulässige Sicherungsgröße: 100 A … 500 A
– Die Ströme des Sunny Island, der PV-Anlage und des Generators können sich addieren.
2. Die Anschlusskabel in die Multicluster Box einführen und vorbereiten (siehe

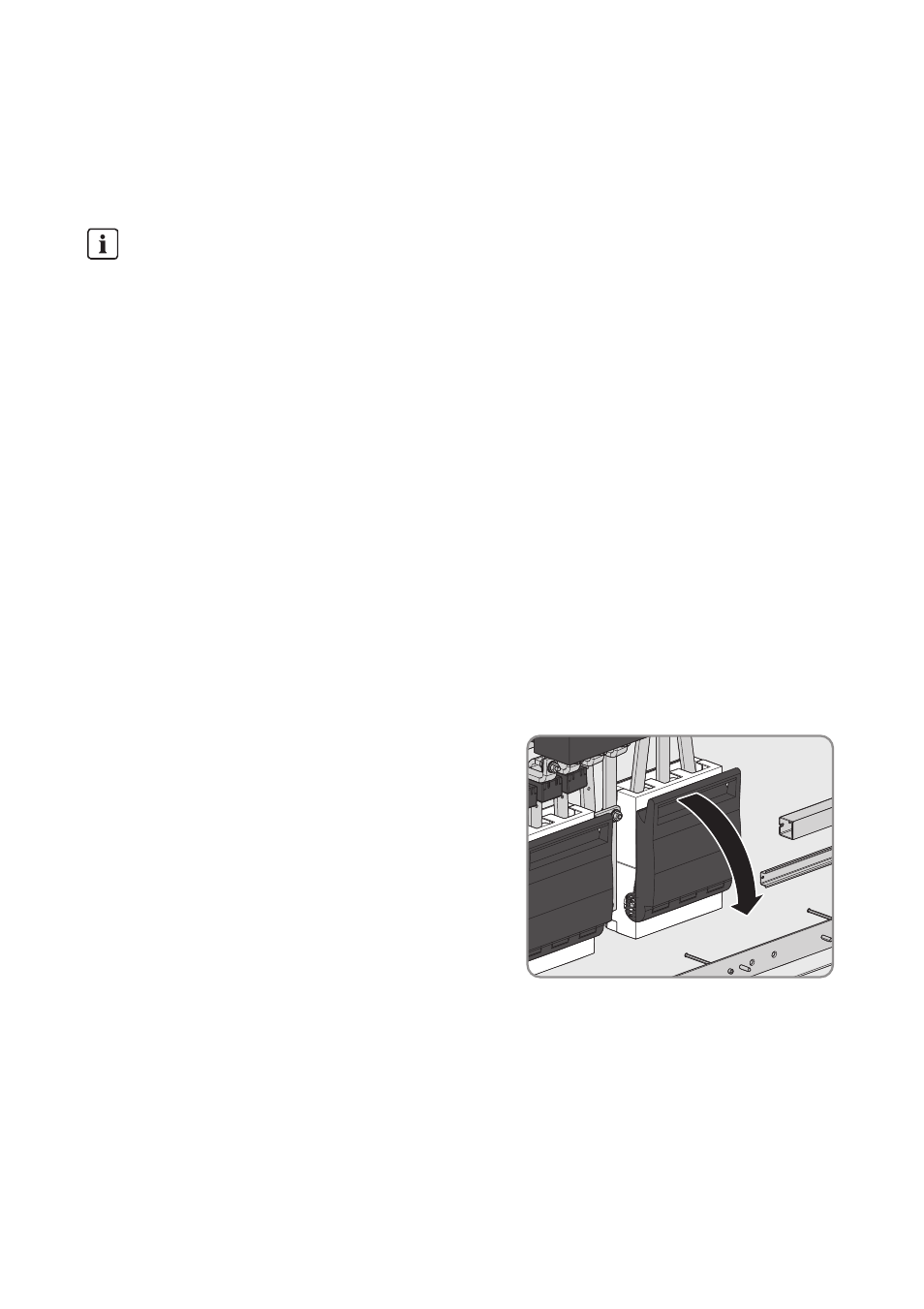

3. Griff des Sicherungshalters nach unten umlegen.
4. Den Sicherungshalter mit beiden Händen an der Verankerung anheben und herausziehen.
Leitungsschutz
Die Multicluster Box ersetzt nicht die Verteiler für die Verbraucher. Installieren Sie zwischen
Multicluster Box und Verbraucher einen Verteiler mit Leitungsschutzschaltern zur
Absicherung und Trennung der Verbraucher, sowie einen Fehlerstrom-Schutzeinrichtung.
Beachten Sie hierzu alle am Installationsort geltenden Normen und Richtlinien.
