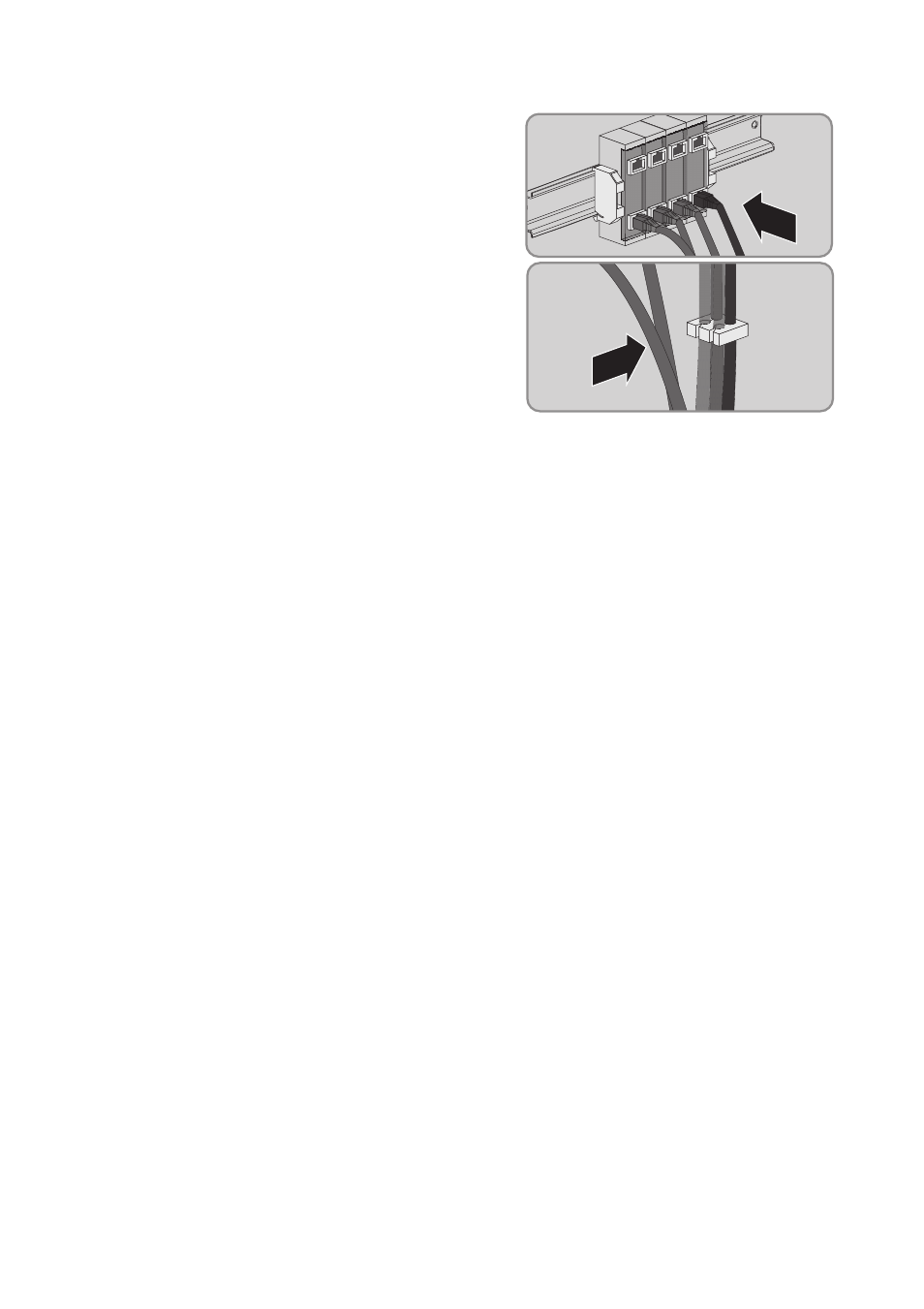

4. Das schwarze Datenkabel in die
ComSync IN-Buchse stecken.
5. Die Steuer- und Messkabel und das Datenkabel in
die 4 Ausrundungen der Kabeltülle legen.
6. Kabeltülle in Kabeleinführung im Boden der Multicluster Box drücken.
7. Schiebebleche wieder in den Boden der Multicluster Box einsetzen und verschrauben. Dabei
auf korrekten Sitz der Dichtungen achten.
7.11 Berührungsschutzabdeckung montieren
1. Berührungsschutzabdeckung vor Rückwand der Multicluster Box platzieren.
2. Sicherstellen, dass die Befestigungspunkte der Berührungsschutzabdeckung über den
Befestigungspunkten liegen.
3. Berührungsschutzabdeckung mit 6 Linsenkopfschrauben und 6 Unterlegscheiben festschrauben
(Anzugsdrehmoment: 4 Nm). Dazu einen Drehmomentschlüssel mit einem TX 30-Aufsatz
verwenden.
7.12 Türdichtungen vor Anfrieren schützen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Mittel gegen Anfrieren von Dichtungen (z. B. Talkum, Vaseline oder Wachse)
Vorgehen:
• Um die Türdichtungen gegen Beschädigungen durch Anfrieren zu schützen, Türdichtungen mit
einem Mittel gegen Anfrieren behandeln.
7.13 Sockelblenden montieren
• Sockelblenden mit den Befestigungsschrauben festschrauben (Anzugsdrehmoment: 12 Nm).
Dazu einen Drehmomentschlüssel mit einem TX 30-Aufsatz verwenden.
