7.10 Steuer-, Mess- und Datenkabel anschließen
Die Multicluster Box überträgt Spannungs- und Strommess-Signale an die Sunny Island des
Main Cluster. Diese Signale werden über die mitgelieferten roten Steuer- und Messkabel übertragen.
Der Master im Main Cluster steuert über ein schwarzes Datenkabel die Multicluster Box.
Vorgehen:

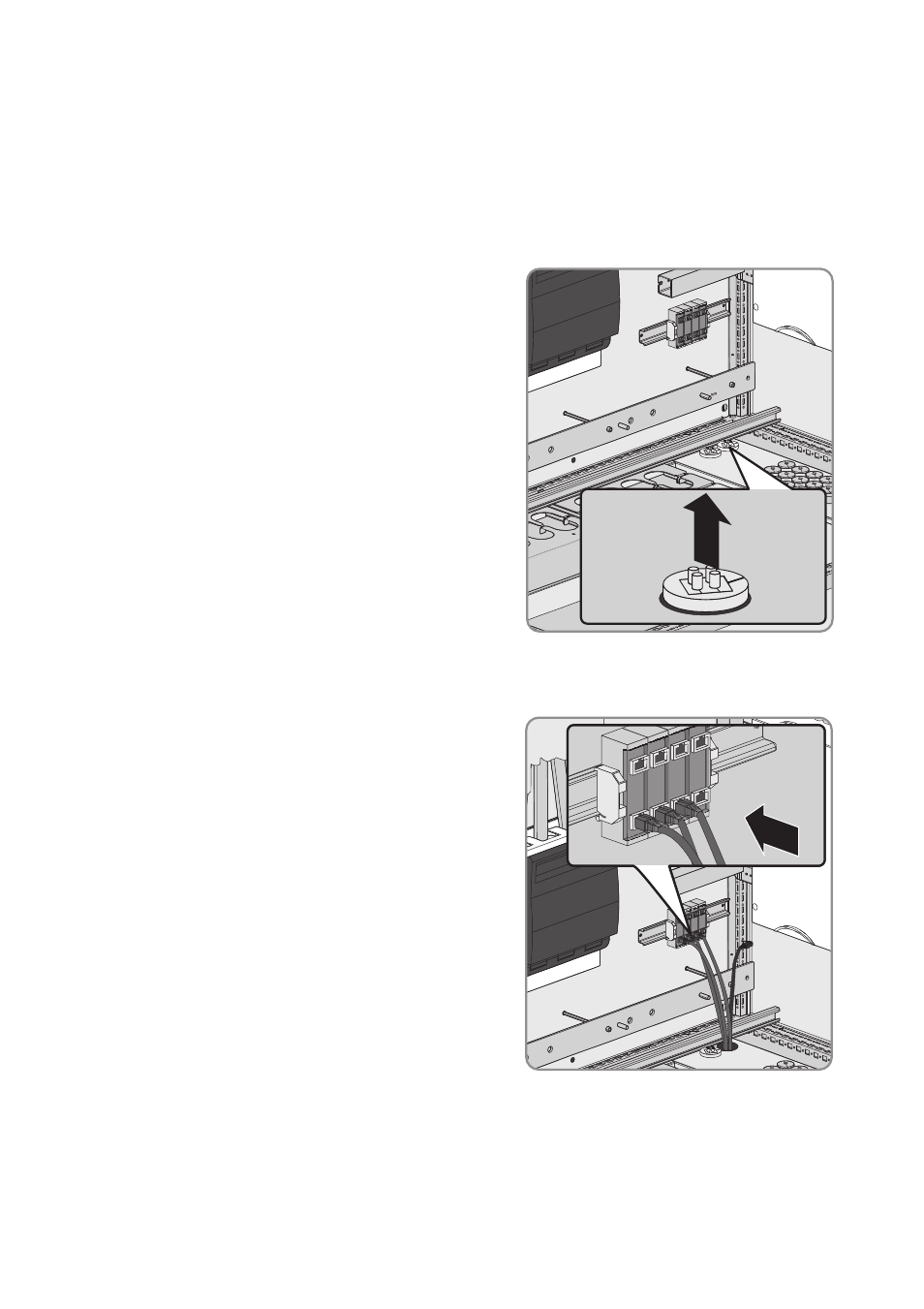

1. 1 Kabeltülle aus Kabeleinführung im Boden der
Multicluster Box entfernen.
2. Die 3 roten Steuer- und Messkabel und das schwarze Datenkabel durch Kabeleinführung in
Multicluster Box führen.
3. Die roten Steuer- und Messkabel anschließen.
• Das Steuer- und Messkabel für den Master des
Main Cluster in die Mstr./L1-Buchse stecken.
• Das Steuer- und Messkabel für den Slave 1 des
Main Cluster in die Slv1./L2-Buchse stecken.
• Das Steuer- und Messkabel für den Slave 2 des
Main Cluster in die Slv2./L3-Buchse stecken.
