SMA Solar Technology AG 7 Elektrischer Anschluss
Betriebsanleitung MC_BOX_36-BE-de-20 29

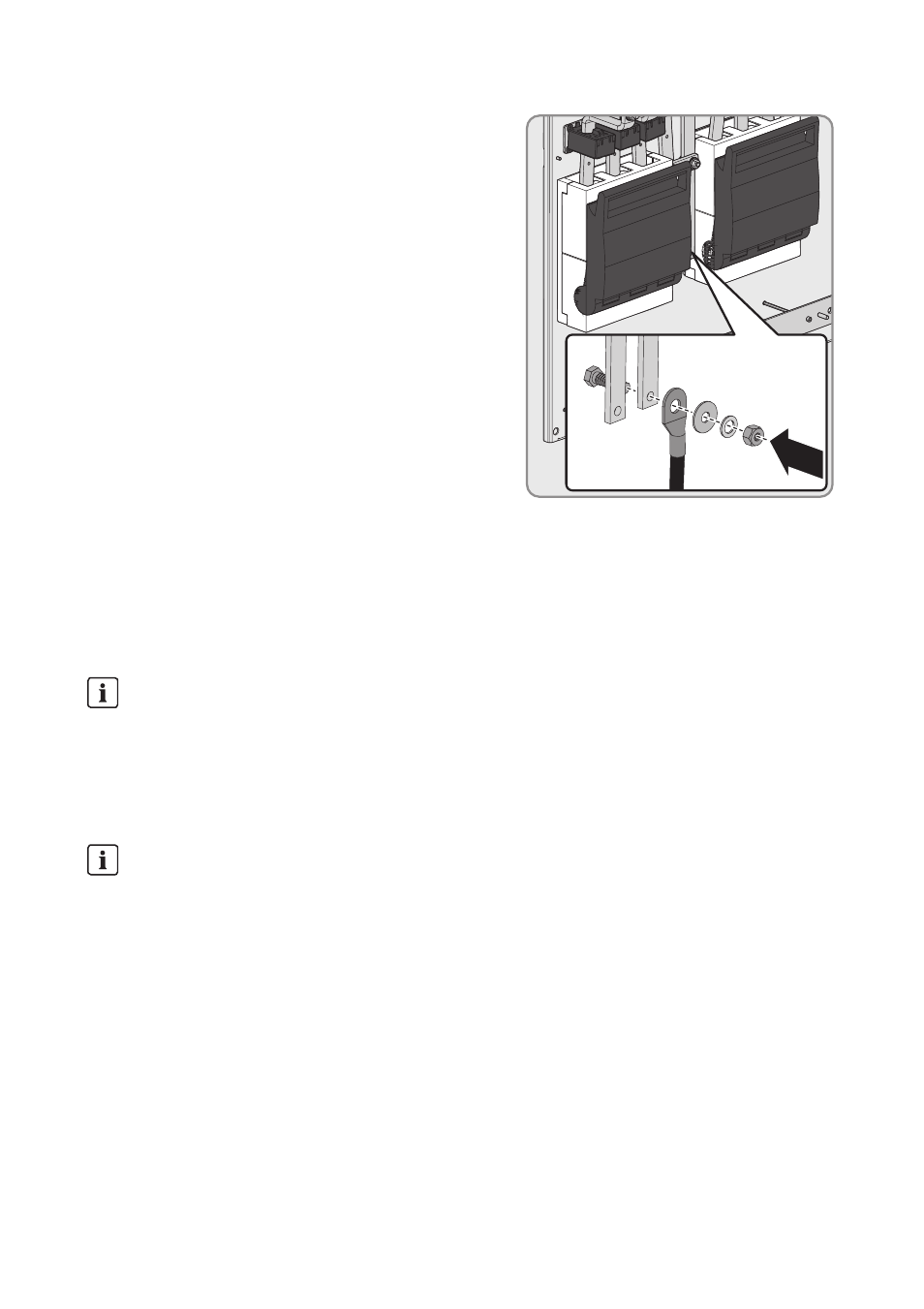

13. An die Stromschiene MC-X2 den Neutralleiter
anschließen (SW 19, Anzugsdrehmoment:
25 Nm). Dabei folgenden Schraubenaufbau
einhalten: Kopf der Schraube | Anschluss
Neutralleiter | Kabelschuh | Kotflügelscheibe |
Spannscheibe | Mutter.
14. Das Anschlusskabel an der dafür vorgesehenen Kabelabfangschiene montieren. Dabei
mitgelieferte Kabelschellen und Gegenwannen verwenden.
Das Abfangen des Kabels sorgt für eine Zugentlastung des Kabels am Anschluss.
7.7 PV-Anlage anschließen
Kabelauslegung
Legen Sie das Anschlusskabel auf die Dauerleistung der PV-Anlage und den Kurzschluss-Strom des
Generators aus.
Bei einem Kurzschluss fließen über das nicht abgesicherte Anschlusskabel zwischen Multicluster Box
und PV‑Hauptverteiler die vom Generator getriebenen Kurzschluss-Ströme. Die PV-Wechselrichter
sowie die Sunny Island können bei der Betrachtung des Leitungsschutzes im Kurzschlussfall
unberücksichtigt bleiben, da diese bauartbedingt im Kurzschlussfall die Anschlusskabel nicht
gefährden können.
Leitungsschutz
Die Multicluster Box ersetzt nicht den PV-Hauptverteiler. Installieren Sie innerhalb des
PV‑Hauptverteilers die Leitungsschutzschalter zur Absicherung und Trennung der
PV‑Wechselrichter und gegebenenfalls einen Fehlerstrom-Schutzeinrichtung zwischen
Multicluster Box und PV‑Anlage. Beachten Sie hierzu alle am Installationsort geltenden
Normen und Richtlinien.
Anschluss anderer Energieerzeuger
Anstatt einer PV-Anlage können Sie auch andere Energieerzeuger an die Multicluster Box
anschließen, z. B. Kleinwindenergieanlagen.
