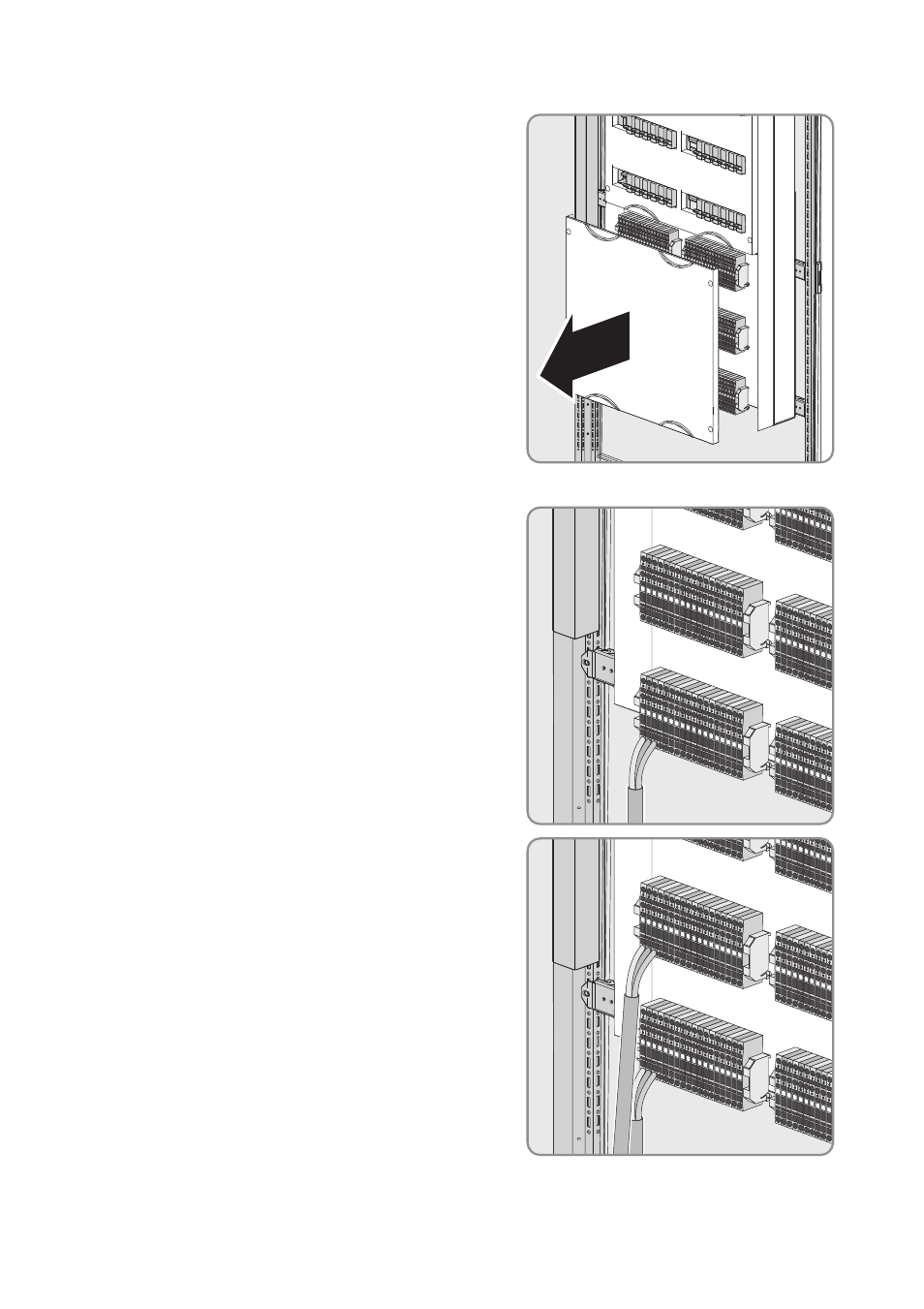

3. Abdeckung des Anschlussbereichs für die
Sunny Island abnehmen.
Abdeckung und Schrauben sicher verwahren.
4. Die Sunny Island des Main Clusters anschließen:
• Slave 2 an die Klemmen
Main Cluster Slave 2 anschließen:
– Den Außenleiter an die Klemme 7 :L1
anschließen.
– Den Neutralleiter an die Klemme 8 :N
anschließen.
– Den Schutzleiter an die Klemme 9 :PE
anschließen.
• Slave 1 an die Klemmen
Main Cluster Slave 1 anschließen:
– Den Außenleiter an die Klemme 4 :L1
anschließen.
– Den Neutralleiter an die Klemme 5 :N
anschließen.
– Den Schutzleiter an die Klemme 6 :PE
anschließen.
