7 Elektrischer Anschluss
SMA Solar Technology AG
28
MC_BOX_36-BE-de-20
Betriebsanleitung

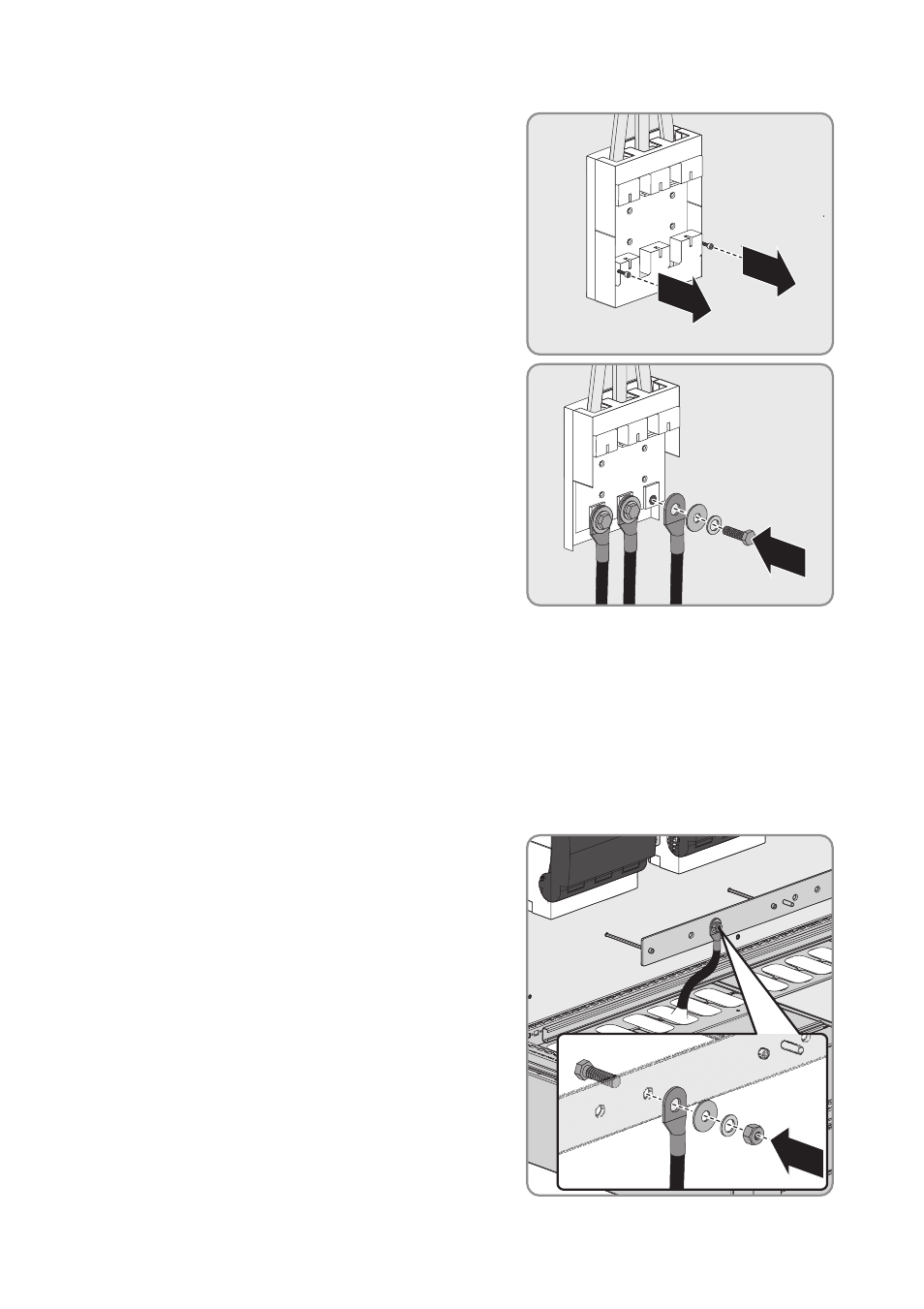

5. Schrauben an der Abdeckung der
Anschlussklemmen lösen und Abdeckung
entfernen. Dabei einen PH 2-Schraubendreher
verwenden.
6. Die Außenleiter entsprechend der Beschriftung an
den Sicherungslastschalter MC-F2 Loads
anschließen (SW 19, Anzugsdrehmoment:
25 Nm). Dabei folgenden Schraubenaufbau
einhalten: Kopf der Schraube | Spannscheibe |
Kotflügelscheibe | Anschluss
Sicherungslastschalter.
7. Sicherstellen, dass am Verbraucheranschlusspunkt ein rechtes Drehfeld anliegt.
8. Abdeckung der Anschlussklemmen einsetzen und Schrauben festziehen
(PH 2-Schraubendreher, Anzugsdrehmoment: 4 Nm).
9. Den Sicherungshalter in die Verankerung einsetzen. Dabei den Sicherungshalter leicht nach
unten drücken.
10. Die NH3-Sicherungseinsätze in den Sicherungshalter einlegen.
11. Griff des Sicherungshalters nach oben umlegen.
12. An die Erdungsschiene den Schutzleiter
anschließen (SW 19, Anzugsdrehmoment:
25 Nm). Dabei folgenden Schraubenaufbau
einhalten: Kopf der Schraube | Anschluss
Neutralleiter | Kabelschuh | Kotflügelscheibe |
Spannscheibe | Mutter.
