7  Elektrischer Anschluss

SMA Solar Technology AG

22

MC_BOX_36-BE-de-20

Betriebsanleitung

7.1.3 Erdungsschiene

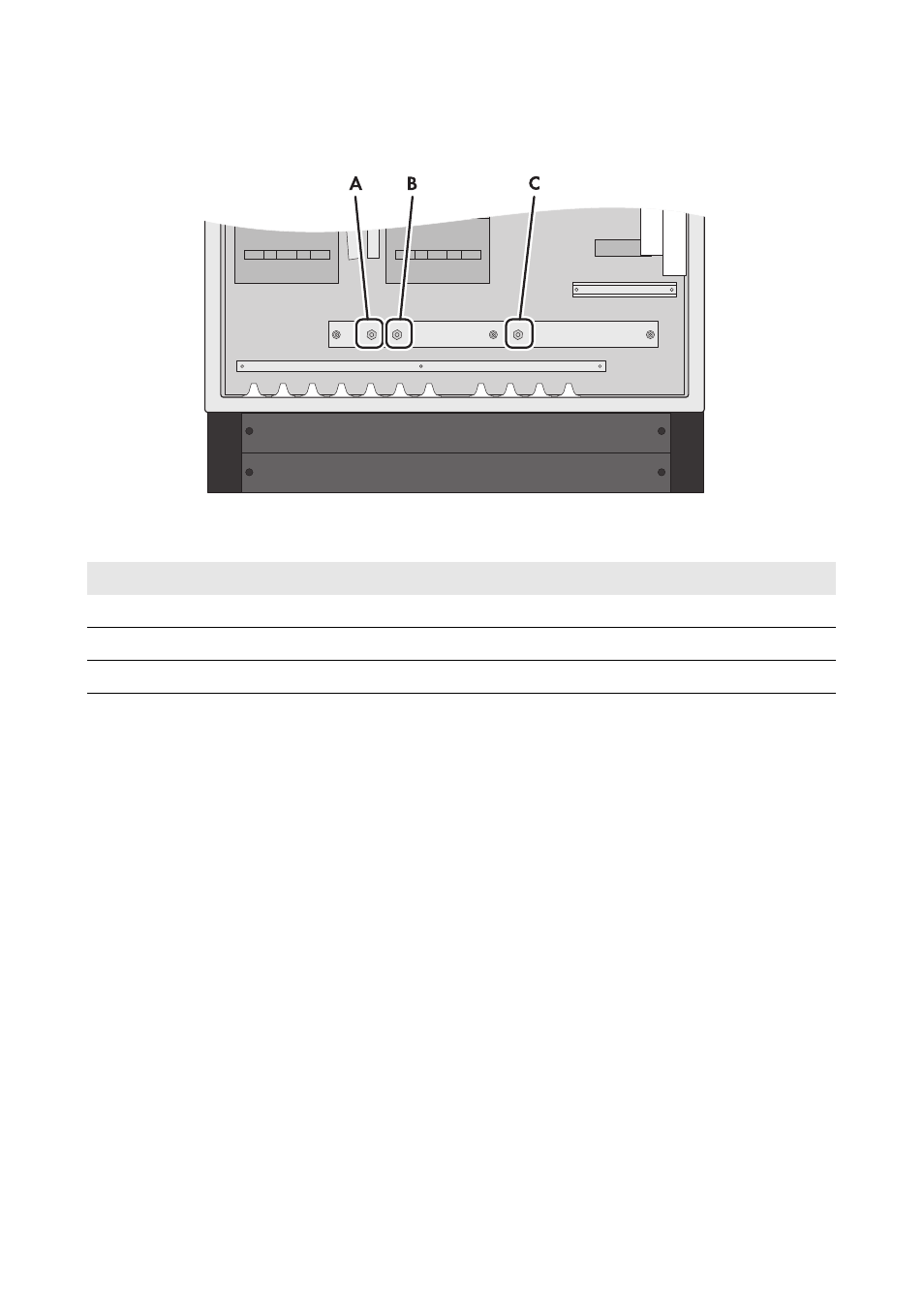

Abbildung 9: Sammelschiene zum Anschluss der Schutzleiter

7.2 Multicluster Box öffnen

1. Multicluster Box mit dem mitgelieferten Schaltschrankschlüssel aufschließen.
2. Rechte Tür öffnen, bis Türsicherung einrastet.
3. Linke Tür mit Schwenkhebel entriegeln und öffnen, bis Türsicherung einrastet.

Objekt

Beschreibung

A

PE-Anschluss Generator

B

PE-Anschluss Verbraucher

C

PE-Anschluss PV-Anlage
