• Den Master an die Klemmen
Main Cluster Master anschließen:
– Den Außenleiter an die Klemme 1 :L1
anschließen.
– Den Neutralleiter an die Klemme 2 :N
anschließen.
– Den Schutzleiter an die Klemme 3 :PE
anschließen.

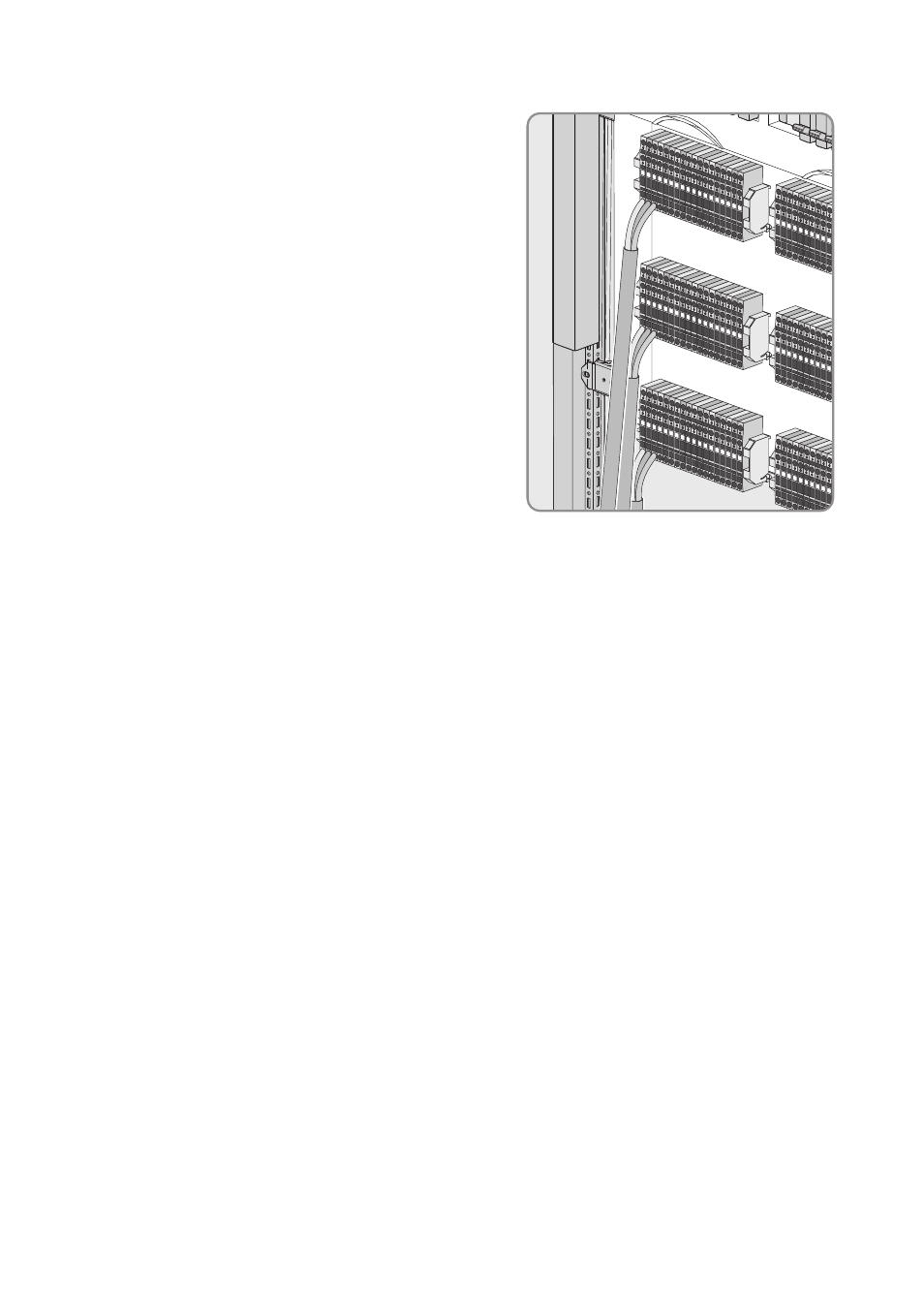

5. Die Sunny Island der Extension Cluster wie in Punkt 4 beschrieben anschließen. Dabei mit
Slave 2 des Extension Cluster 1 beginnen und die Beschriftung der Klemmen beachten.
6. Anschlusskabel oberhalb der Doppelmembranstutzen mit Kabelbindern bündeln. Dadurch
entlasten Sie den Zug an den Anschlussklemmen.
7. Abdeckung des Anschlussbereichs für die Sunny Island einsetzen.
8. 4 Schrauben in die Abdeckung des Anschlussbereichs für die Sunny Island einsetzen und
handfest anziehen.
7.9 Multicluster-System erden
Die Neutralleiter innerhalb der Multicluster Box sind werksseitig nicht mit dem Schutzleiter verbunden.
Um einen sicheren Betrieb des Multicluster‑Systems zu ermöglichen, sind vor Inbetriebnahme
folgende Maßnahmen notwendig.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: maximal 300 mm²
Vorgehen:
• Multicluster-System außerhalb der Multicluster Box auf der Generator-Seite oder der
Verbraucher-Seite erden. Dazu den Neutralleiter mit dem Schutzleiter verbinden und die am
Installationsort geltenden Normen und Richtlinien beachten.
