7 Elektrischer Anschluss
SMA Solar Technology AG
26
MC_BOX_36-BE-de-20
Betriebsanleitung
8. Sicherstellen, dass am Generatoranschlusspunkt ein rechtes Drehfeld anliegt.
9. Abdeckung der Anschlussklemmen einsetzen und Schrauben festziehen
(PH 2-Schraubendreher, Anzugsdrehmoment: 4 Nm).
10. Den Sicherungshalter in die Verankerung einsetzen. Dabei den Sicherungshalter leicht nach
unten drücken.
11. Die NH3-Sicherungseinsätze in den Sicherungshalter einlegen.
12. Griff des Sicherungshalters nach oben umlegen.

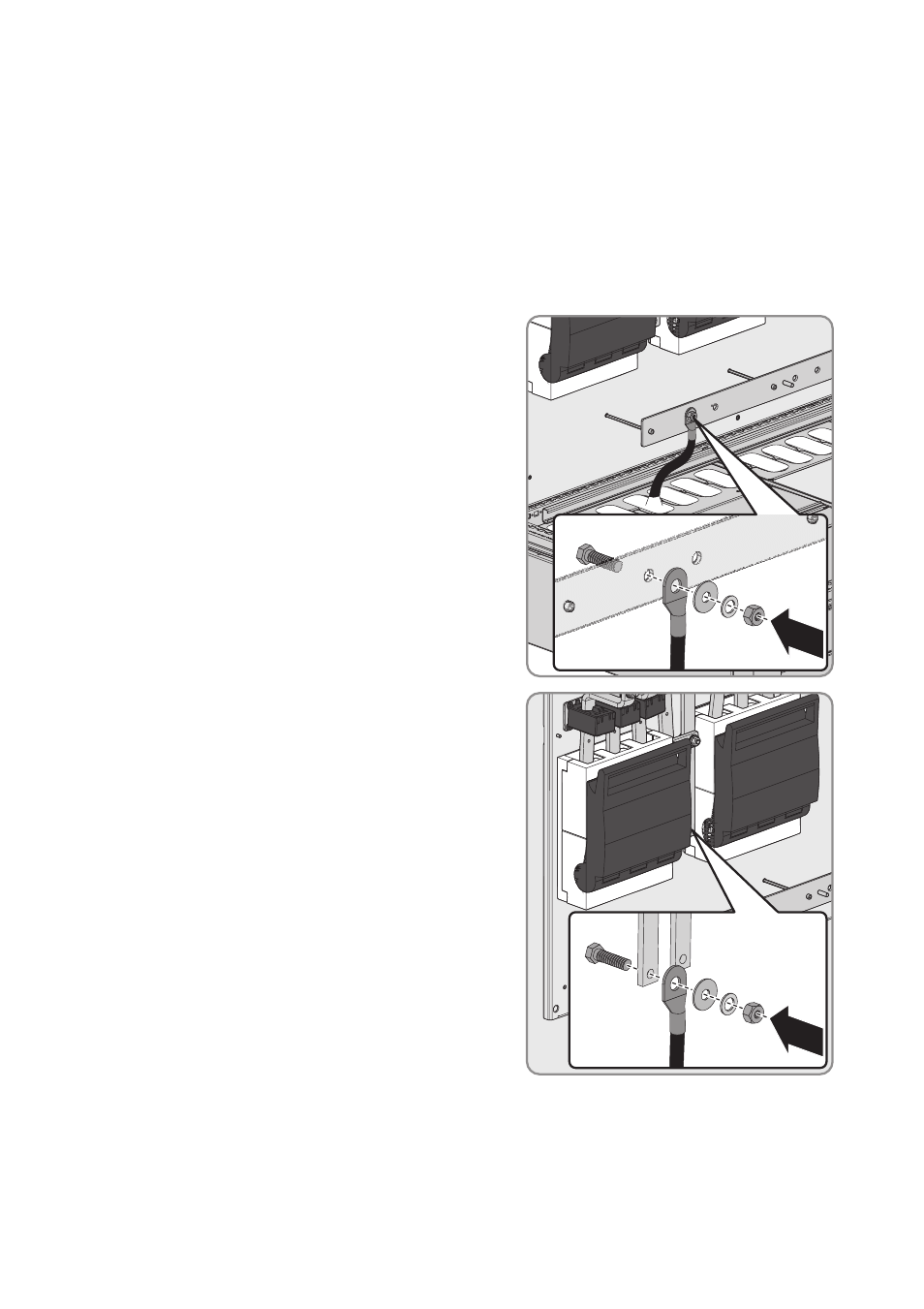

13. An die Erdungsschiene den Schutzleiter
anschließen (SW 19, Anzugsdrehmoment:
25 Nm). Dabei folgenden Schraubenaufbau
einhalten: Kopf der Schraube | Erdungsschiene |
Kabelschuh | Kotflügelscheibe | Spannscheibe |
Mutter.
14. An die Stromschiene MC-X1 den Neutralleiter
anschließen (SW 19, Anzugsdrehmoment:
25 Nm). Dabei folgenden Schraubenaufbau
einhalten: Kopf der Schraube | Stromschiene |
Kabelschuh | Kotflügelscheibe | Spannscheibe |
Mutter.
15. Das Anschlusskabel an der dafür vorgesehenen Kabelabfangschiene montieren. Dabei
mitgelieferte Kabelschellen und Gegenwannen verwenden.
Das Abfangen des Kabels sorgt für eine Zugentlastung des Kabels am Anschluss.
