7 Anschluss
SMA Solar Technology AG
36
HoMan-IA-de-17
Installationsanleitung
7 Anschluss
7.1 Anschlussbereich
Untere Gehäuseseite

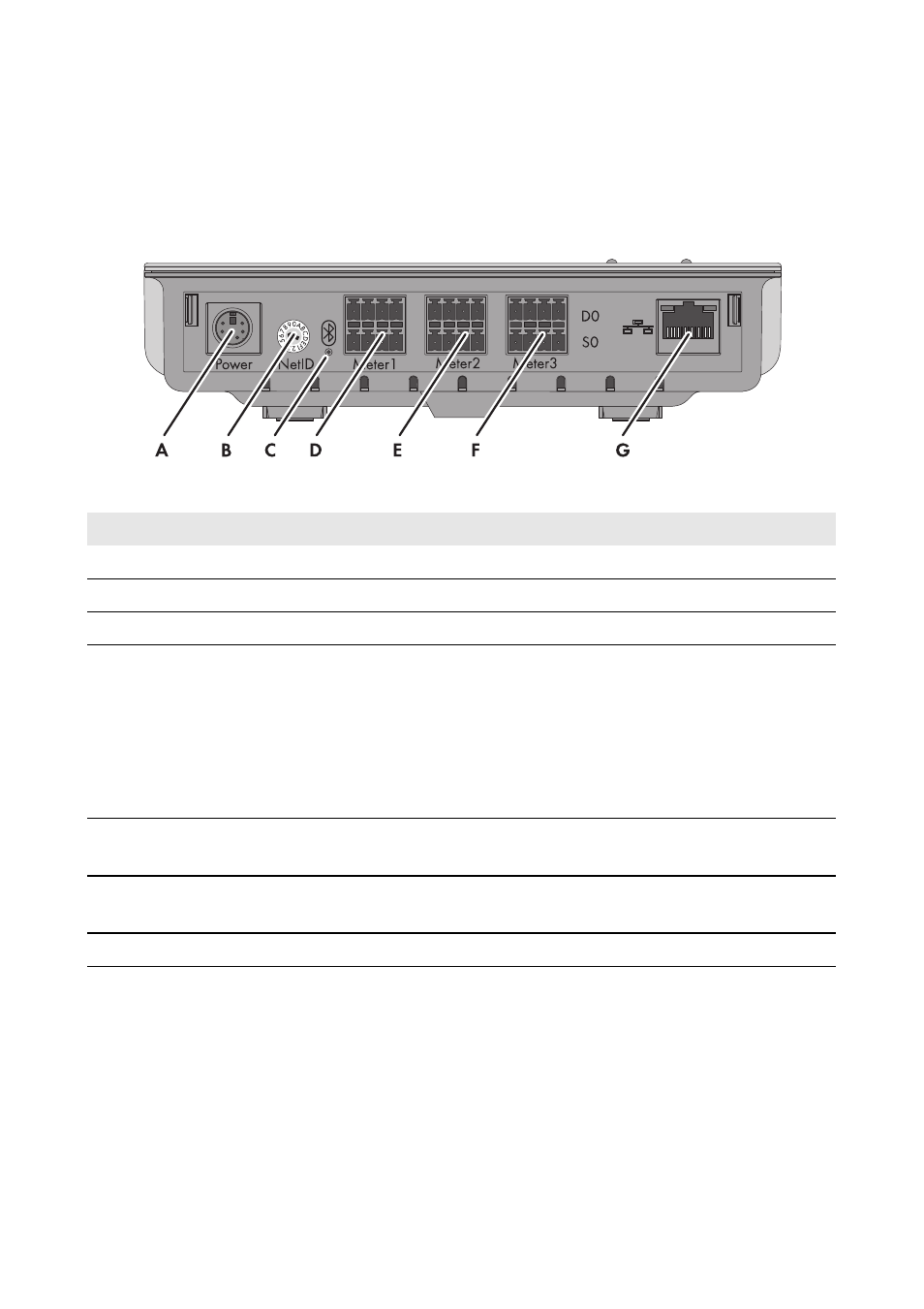

Abbildung 12: Anschlüsse auf der unteren Gehäuseseite
Position
Bezeichnung
Erklärung
A
Power
Anschlussbuchse für Steckernetzteil
B
NetID
Drehschalter zum Einstellen der NetID
C
BLUETOOTH LED
Status-Anzeige der BLUETOOTH Verbindung
D
Meter 1
Anschlussbuchse für:
• 1 Netzbezugszähler mit D0- oder
S0-Schnittstelle
oder
• 1 Zweirichtungszähler mit D0-Schnittstelle
für Netzeinspeisung und Netzbezug
E
Meter 2
Anschlussbuchse für 1 Netzeinspeisezähler mit
D0- oder S0-Schnittstelle*
* Bei Anschluss eines Zweirichtungszählers an der Anschlussbuchse Meter 1 ist die Anschlussbuchse Meter 2 ohne
Funktion.
F
Meter 3
Anschlussbuchse für 1 PV-Erzeugungszähler mit
D0- oder S0-Schnittstelle
G
Netzwerkanschluss
RJ45-Anschlussbuchse für das Netzwerkkabel
