3. Die Aderfarben notieren:

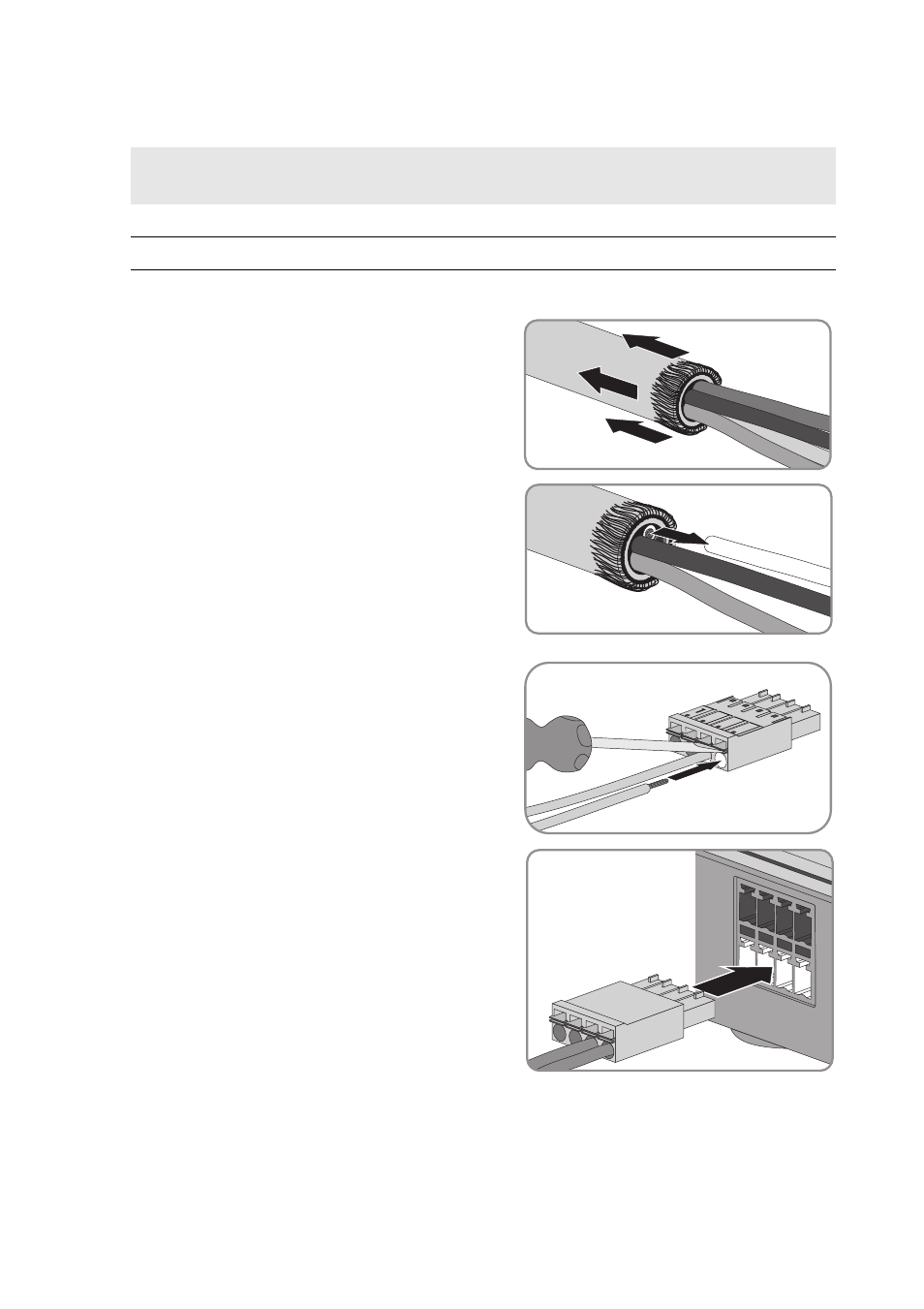

4. Am anderen Ende des Kabels 4 cm Kabelmantel entfernen.
5. Den Kabelschirm auf ca. 5 mm kürzen. Dabei den
überschüssigen Kabelschirm auf den Kabelmantel
umschlagen.
6. Nicht benötigte Adern bis zum Kabelmantel
kürzen.
7. Die Adern ca. 6 mm abisolieren.
8. Die Buchsen des 4-poligen Steckers mit einem
Schraubendreher entriegeln. Dabei die Ader von
DC − in Pin 3 und die Ader von DC+ in Pin 4 des
4-poligen Steckers stecken.
9. Wenn kein Energiezähler am 4-poligen Stecker
angeschlossen ist, den 4-poligen Stecker am
Sunny Home Manager in die untere Pin-Reihe einer
der Anschlussbuchsen stecken.
10. Wenn ein Energiezähler am 4-poligen Stecker
angeschlossen ist, den 4-poligen Stecker in die
untere Pin-Reihe der Anschlussbuchse stecken,
die dem jeweiligen Energiezähler zugeordnet ist
(siehe Kapitel 7.1 „Anschlussbereich“, Seite 36).
11. Das AC-Anschlusskabel an das Hutschienennetzteil anschließen (siehe Anleitung des
Hutschienennetzteils).
Anschlüsse am
Hutschienennetzteil
Aderfarbe
DC+
DC −
