7 Anschluss SMA Solar Technology AG
40 HoMan-IA-de-17 Installationsanleitung

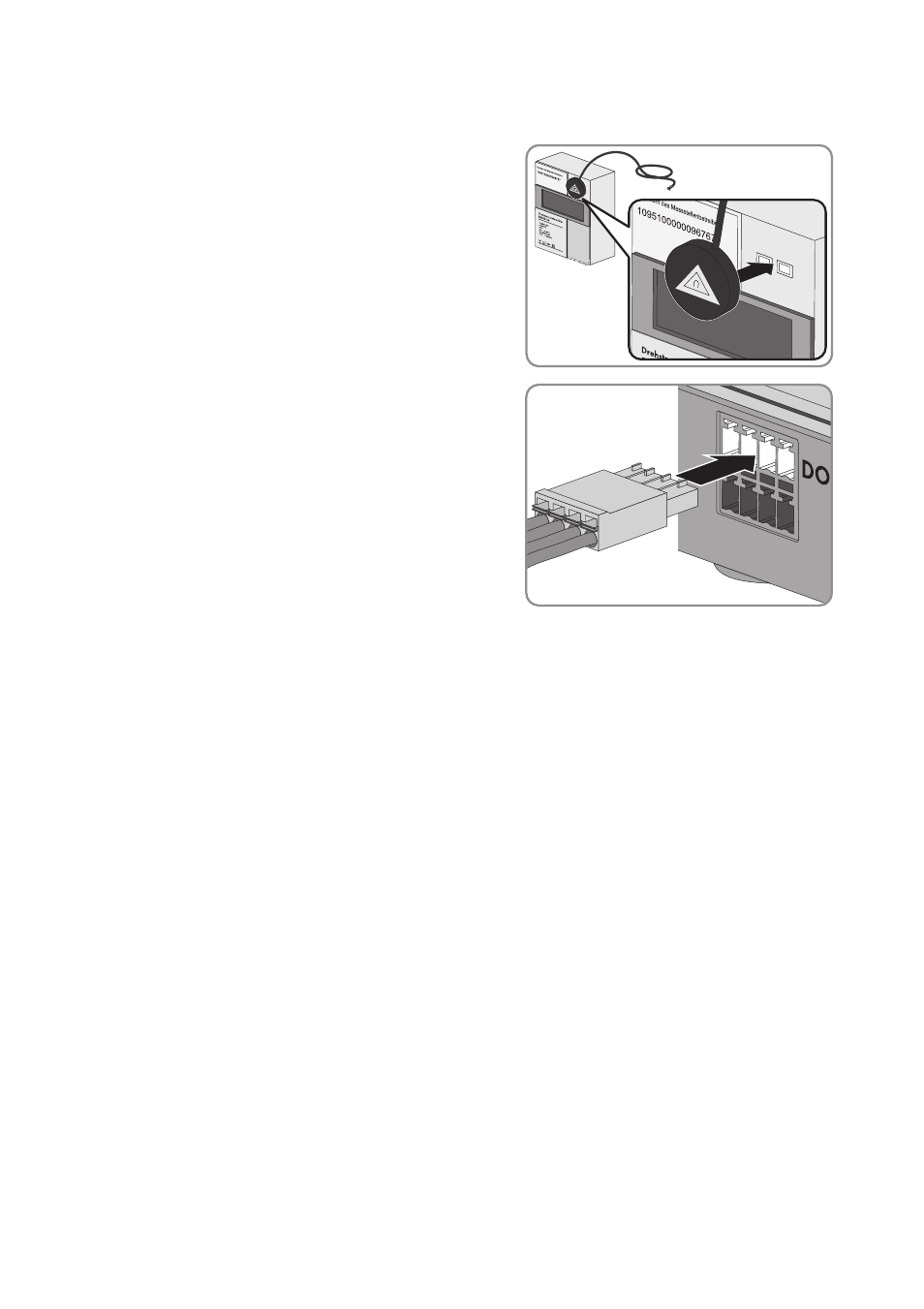

Vorgehen:
1. Die Magnethalterung des Auslesekopfs auf die
Frontseite des Energiezählers oben rechts
aufsetzen. Dabei müssen die Infrarotschnittstellen
am Auslesekopf und am Energiezähler genau
aufeinander liegen.
2. Den Stecker des Auslesekopfs an die
Anschlussbuchse anschließen, die dem jeweiligen
Energiezähler zugeordnet ist. Dabei den 4-poligen
Stecker jeweils in die obere Pin-Reihe stecken:
• Bei Netzbezugszählern den 4-poligen Stecker
in die Anschlussbuchse Meter 1 stecken.
• Bei Netzeinspeisezählern den 4-poligen
Stecker in die Anschlussbuchse Meter 2
stecken.
• Bei PV-Erzeugungszählern den 4-poligen
Stecker in die Anschlussbuchse Meter 3 stecken.
• Bei Zweirichtungszählern für Netzeinspeisung und Netzbezug den 4-poligen Stecker in die
Anschlussbuche Meter 1 stecken.
3. Mit den mitgelieferten Aufklebern an jedem Kabel kennzeichnen, welcher Anschlussbuchse und
welchem Energiezähler das Kabel zugeordnet ist.
