7.2.3 Sunny Home Manager an Energiezähler mit S0-Schnittstelle
anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Ein Kabel mit mindestens 2 Adern
Anforderungen an das Kabel:
☐ Aderquerschnitt: 0,2 mm
2
… 1,5 mm
2
☐ Maximale Kabellänge: 30 m
Anforderungen an Energiezähler mit S0-Schnittstelle:
☐ S0-Schnittstelle nach DIN EN 62053-31 Klasse A
☐ Zweirichtungszähler mit S0-Schnittstelle müssen über 2 S0-Schnittstellen verfügen.
☐ Energiezähler mit S0-Schnittstelle müssen über die Phasen saldierte Werte an der
S0-Schnittstelle ausgeben. Fragen Sie gegebenenfalls den Hersteller des Energiezählers.
☐ Empfohlene Impulslänge: Mindestens 20 ms
☐ Empfohlene Impulsrate: 1.000 Impulse pro kWh
Für die Funktion Begrenzung der Wirkleistungseinspeisung müssen Energiezähler mit
S0-Schnittstelle mindestens folgende Impulsraten aufweisen:
– Bei Anlagen mit maximaler erlaubter Netzeinspeisung von über 1.500 W:
Mindestens 250 Impulse pro kWh
– Bei Anlagen mit maximaler erlaubter Netzeinspeisung von unter 1.500 W:
Mindestens 500 Impulse pro kWh
Vorgehen:

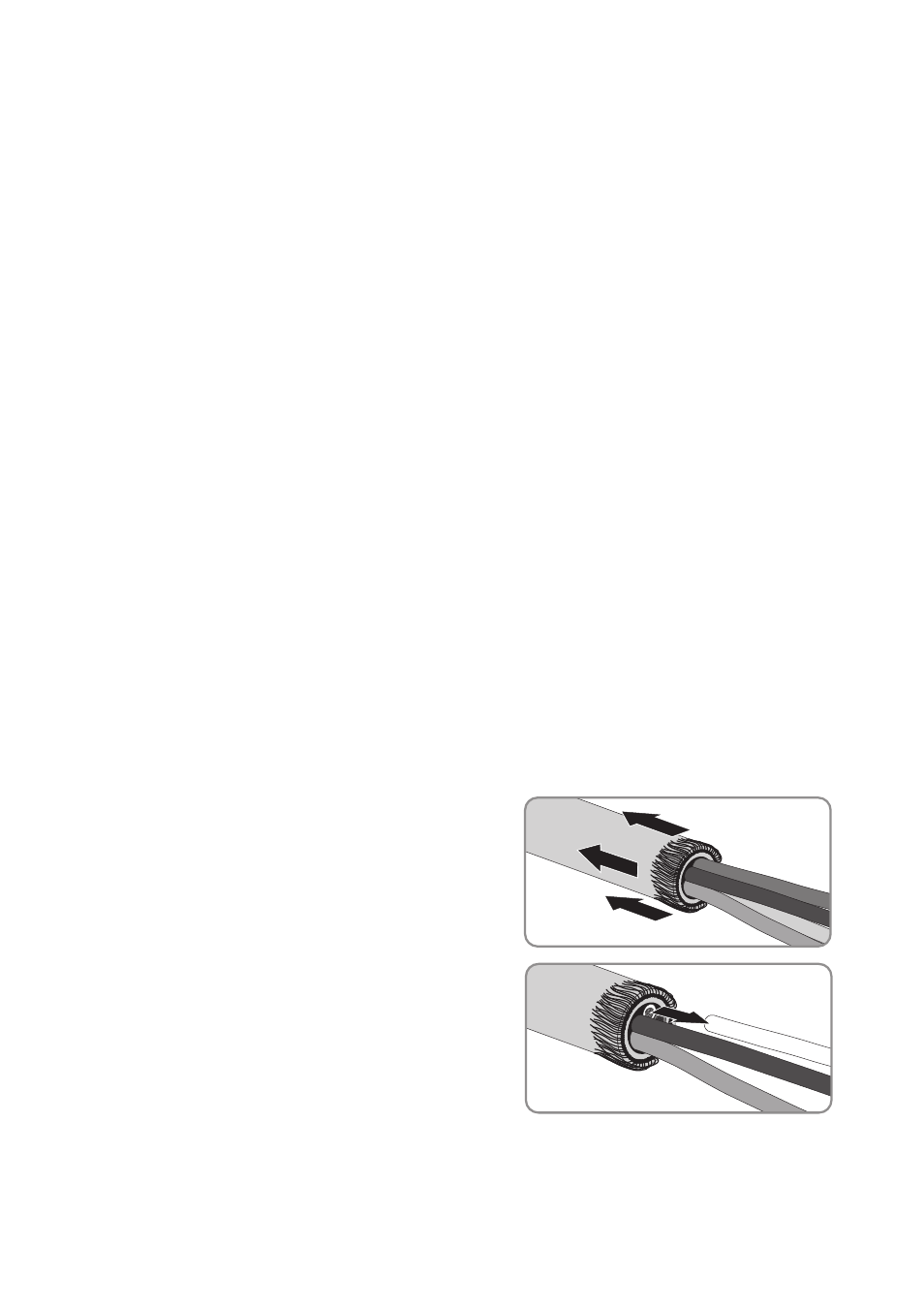

1. 4 cm Kabelmantel entfernen.
2. Den Kabelschirm auf ca. 5 mm kürzen. Dabei den
überschüssigen Kabelschirm auf den Kabelmantel
umschlagen.
3. Nicht benötigte Adern bis zum Kabelmantel
kürzen.
4. Die Adern ca. 6 mm abisolieren.
