SMA SUNNY HOME MANAGER Installation Benutzerhandbuch
Seite 38
7 Anschluss
SMA Solar Technology AG
38
HoMan-IA-de-17
Installationsanleitung
Pin-Belegung der Anschlussbuchsen

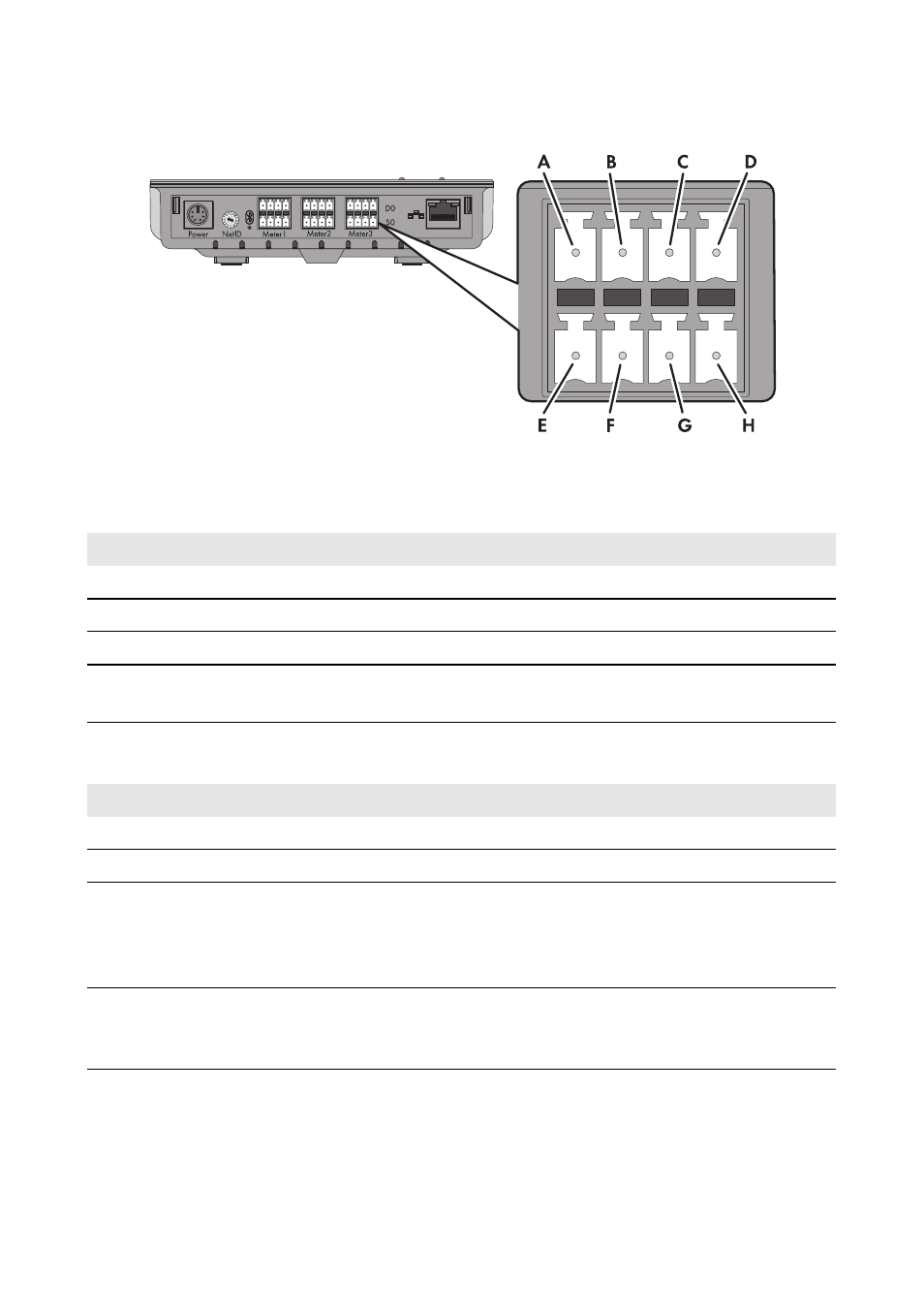

Abbildung 15: Pin-Belegung der Anschlussbuchsen auf der unteren Gehäuseseite des Sunny Home Managers
Obere Pin-Reihe für D0:
Untere Pin-Reihe für S0:
Pin
Signal
Spezifikation
Beschreibung
A
GND
Spannungsversorgung
Masse
B
TX
Senderausgang
Transmit D0
C
RX
Empfängereingang
Receive D0
D
VCC_D0, +8 Volt Spannungsversorgung
Ausgang
Spannungsversorgung für den
optischen Auslesekopf
Pin
Signal
Spezifikation
Beschreibung
E
S0-
Eingang und Ausgang
S0-Signal
F
S0+
Eingang und Ausgang
S0-Signal
G
GND
Spannungsversorgung
Masse der externen
Spannungsversorgung bei
Spannungsversorgung über
Hutschienennetzteil
H
+12 Volt, DC
Spannungsversorgung
Eingang
Externe Spannungsversorgung bei
Spannungsversorgung über
Hutschienennetzteil
