7 Anschluss SMA Solar Technology AG
42 HoMan-IA-de-17 Installationsanleitung

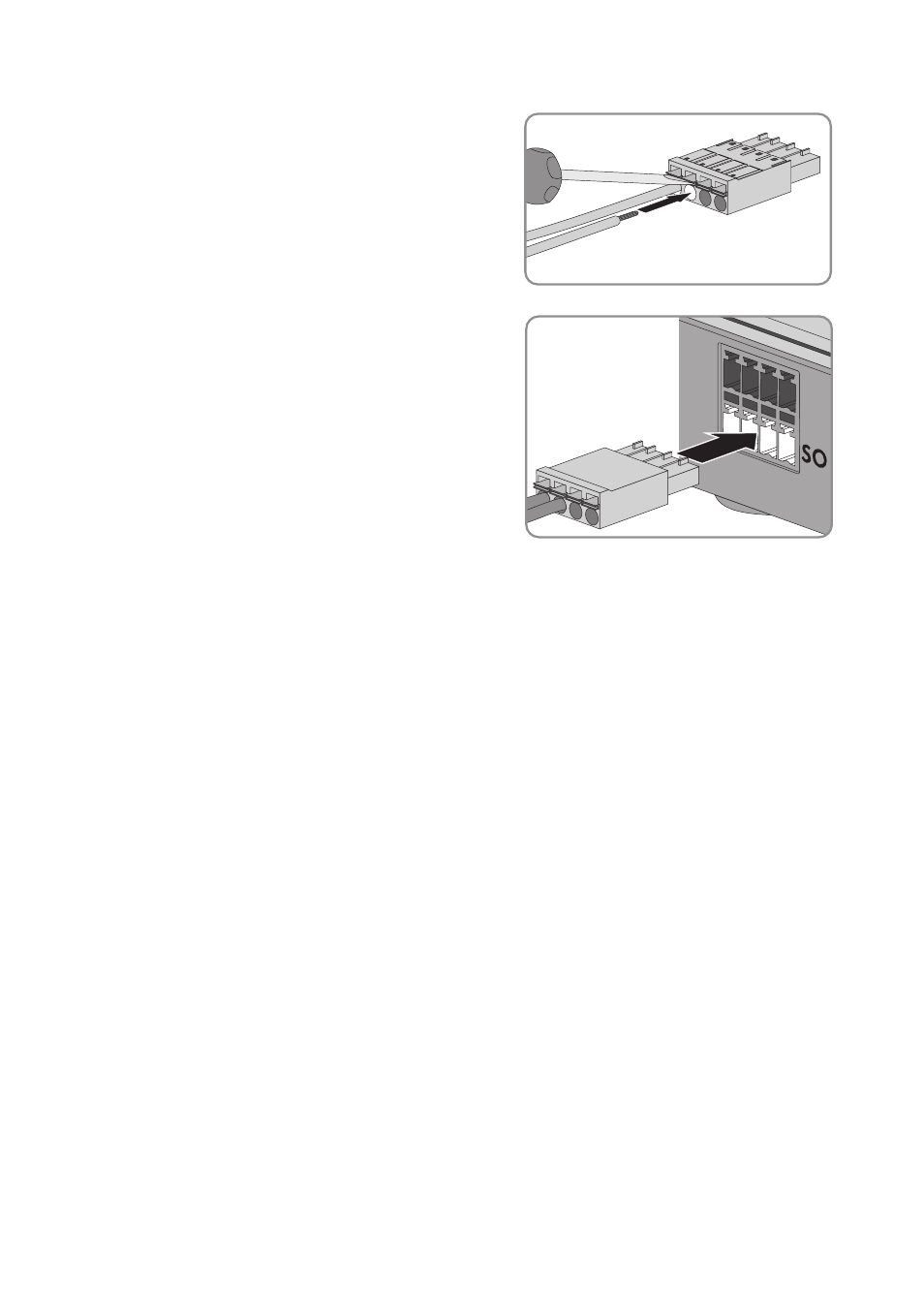

5. Die Buchsen des 4-poligen Steckers mit einem
Schraubendreher entriegeln. Dabei die Adern in
die Pins 1 und 2 des 4-poligen Steckers stecken.
6. Die Aderfarben notieren.
7. Den 4-poligen Stecker an die Anschlussbuchse
anschließen, die dem jeweiligen Energiezähler
zugeordnet ist. Dabei den 4-poligen Stecker jeweils
in die untere Pin-Reihe stecken:
• Bei Netzbezugszählern den 4-poligen Stecker
in die Anschlussbuchse Meter 1 stecken.
• Bei Netzeinspeisezählern den 4-poligen
Stecker in die Anschlussbuchse Meter 2
stecken.
• Bei PV-Erzeugungszählern den 4-poligen
Stecker in die Anschlussbuchse Meter 3 stecken.
• Bei Zweirichtungszählern für Netzeinspeisung und Netzbezug den Anschluss-Stecker des
Kabels für Netzbezug in die Anschlussbuche Meter 1 stecken. Den Anschluss-Stecker des
Kabels für Netzeinspeisung in die Anschlussbuchse Meter 2 stecken.
8. Das Kabelende an den Energiezähler anschließen. Dabei die Polarität der Adern beachten.
9. Mit den mitgelieferten Aufklebern an jedem Kabel kennzeichnen, welcher Anschlussbuchse und
welchem Energiezähler das Kabel zugeordnet ist.
10. Die S0-Impulse pro kWh jedes Energiezählers notieren. Dadurch erleichtern Sie sich die
Zählerkonfiguration im Sunny Portal.
7.3 Energiezähler austauschen
1. Den auszutauschenden Energiezähler außer Betrieb nehmen (siehe Anleitung des
Energiezählers).
2. Bei Austausch des SMA Energy Meter die Seriennummer des neuen SMA Energy Meter
notieren. Die Seriennummer befindet sich auf dem Typenschild des SMA Energy Meter.
3. Bei Austausch des SMA Energy Meter oder wenn der neue Energiezähler mit S0-Schnittstelle
eine andere Impulsrate hat als der ausgetauschte Energiezähler mit S0-Schnittstelle den neuen
Energiezähler im Sunny Portal konfigurieren (siehe Bedienungsanleitung des Sunny Home
Managers).
