Geräteübersicht
SMA Solar Technology AG / SMA America, LLC
18
SWebBox-BA-de-36
Bedienungsanleitung

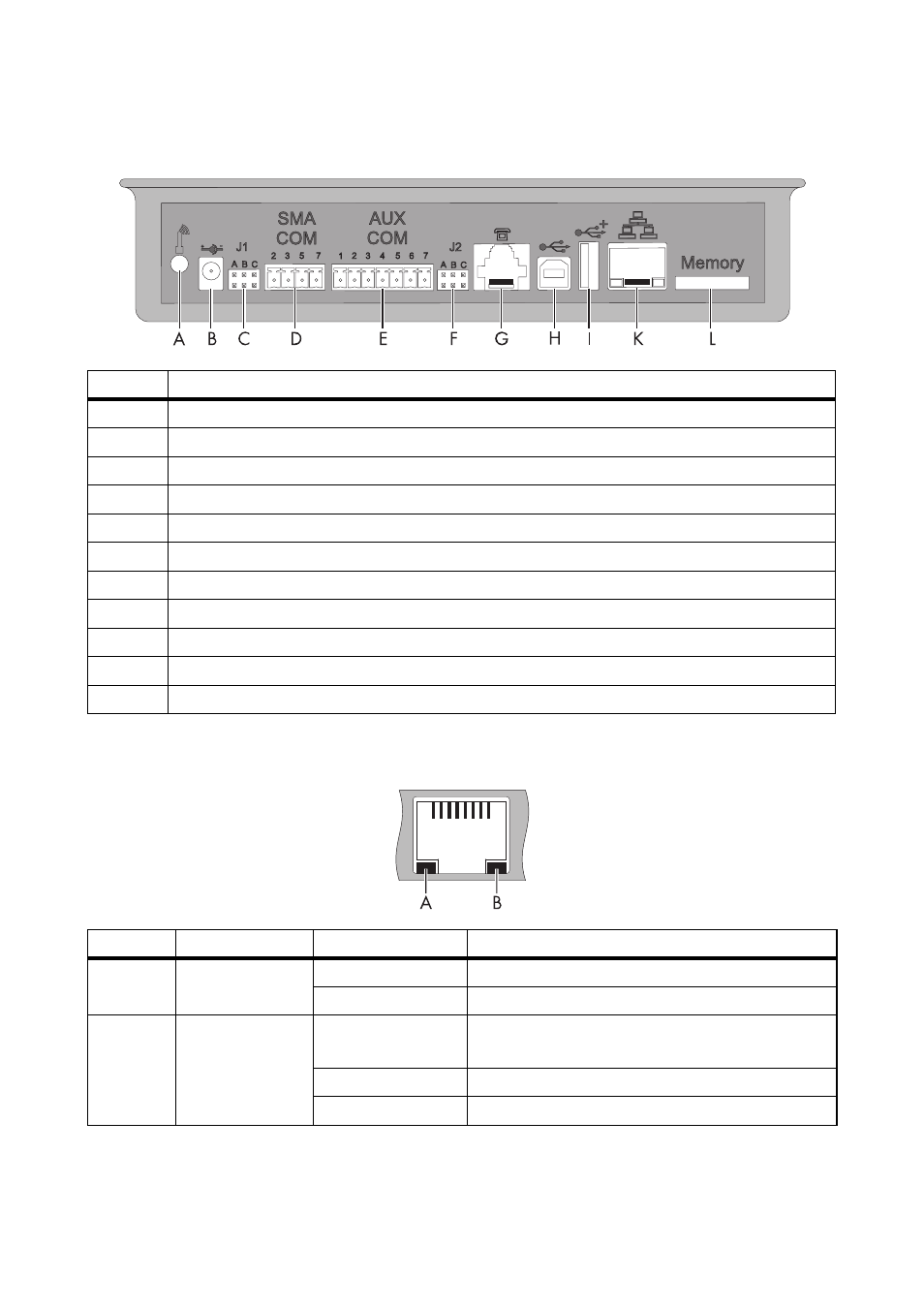

5.3 Übersicht des Anschlussbereichs
5.4 Übersicht der LEDs am Netzwerkanschluss
Position Bezeichnung
A
Anschluss für das GSM-Antennenkabel (optional)
B
Anschluss für das Steckernetzteil
C
Jumpersteckplatz J1
D
SMACOM
E
AUXCOM (ohne Funktion)
F
Jumpersteckplatz J2
G
Modem‑Anschluss
H
USB-Anschluss Client (ohne Funktion)
I
USB-Anschluss Host (ohne Funktion)
J
Netzwerkanschluss
K
SD-Karten-Slot
Position LED
Zustand
Bedeutung
A
Link
An
Verbindung hergestellt
Aus
keine Verbindung hergestellt
B
Activity
An
Verbindung hergestellt, es werden keine Daten
gesendet oder empfangen
Blinkend
Sunny WebBox sendet oder empfängt Daten
Aus
keine Verbindung hergestellt
