SMA Solar Technology AG / SMA America, LLC Inbetriebnahme
Bedienungsanleitung SWebBox-BA-de-36 35

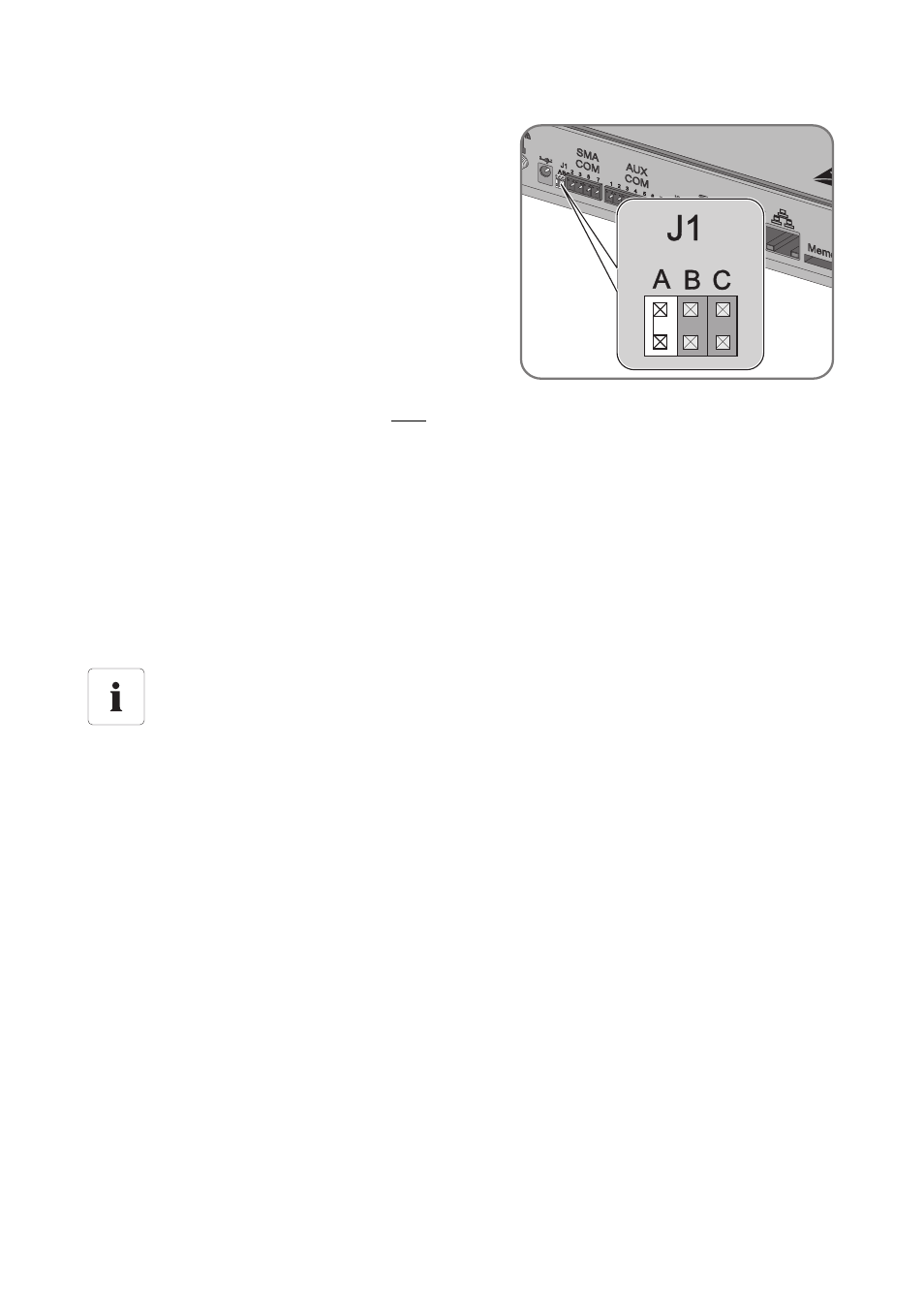

11. Abhängig davon, ob sich die Sunny WebBox an
einem der beiden Enden des RS485-
Kommunikationsbusses befindet, muss am
Anschluss „SMA COM“ in „J1A“ ein Jumper
stecken oder nicht. Bei Auslieferung ist der Jumper
gesteckt.
– Wenn sich die Sunny WebBox an einem der
beiden Endpunkte des RS485-
Kommunikationsbusses befindet, muss ein
Jumper auf „J1A“ gesteckt sein. Wenn dort kein
Jumper steckt, den Jumper stecken.
– Wenn sich die Sunny WebBox nicht an einem der beiden Endpunkte des RS485-
Kommunikationsbusses befindet, darf kein Jumper auf „J1A“ stecken. Jumper auf „J1A“
entfernen.
☑ Die Sunny WebBox ist an den RS485-Kommunikationsbus angeschlossen.
6.10 Sunny WebBox montieren (Wand oder Hutschiene)
Dieses Kapitel beschreibt, wie Sie die Sunny WebBox auf folgende Arten montieren:
• Sunny WebBox an der Wand montieren
• Sunny WebBox auf der Hutschiene montieren
Sunny WebBox an der Wand montieren
1. Montageplatz unter Berücksichtigung der Anforderungen an den Montage-/Aufstellungsort
festlegen.
2. Position der Bohrlöcher an der Wand bestimmen. Dazu zwei senkrecht übereinander liegende
Bohrlöcher mit einem Abstand von 75 mm (2,96 in) markieren.
3. Löcher mit 6 mm (0,24 in) Durchmesser an gekennzeichneten Stellen bohren und Dübel
einsetzen.
4. Schrauben eindrehen und ca. 6 mm (0,24 in) aus der Wand herausragen lassen.
Seriennummer notieren
Bevor Sie die Sunny WebBox montieren, notieren Sie die Seriennummer, die auf dem
Typenschild steht. Sie benötigen die Seriennummer später zum Aufrufen der
Benutzeroberfläche.
